求问怎么在HFSS中给材料设置ag的drude模型

05-08
HFSS材料库里是不是没有drude模型,然后怎么添加drude模型呢,十分感谢
详细的图片在5楼、6楼,谢谢大家。(就是如果材料的介电系数不是常数,而是随入射波频率变化的函数,那么这类材料就是色散介质。然后目前在讨论金属的光学性质的时候,常用的色散模型有三种:杜鲁德durde模型,德拜Debye模型,和洛伦兹Lorentz模型。然后我现在就是看了几篇论文,比如6楼的图片二那个ag的drude模型,他们是用HFSS仿真的,其中用到了drude模型设定的里面ag的介电常数,现在我就是想问一下怎么用HFSS设定的.....谢谢)。在HFSS中如何把介电常数设置成随入射波频率变化的任意函数,谢谢

是对我国的百度搜寻能力不信任? 还是自己连求知的的能力都欠缺? 选择这种浮躁的捷径? (不要再拿新人、初学者就应该甚麽都不懂来搪塞! 谁不是都从初学者走过来的?)
用心学来的才是自己的!


小编留言:

很感谢您,不过还是有点疑问,请您看一下5楼、6楼,谢谢啦

浮躁症患者日益增多"no help, no goal"

小编留言:

我是比较水。不过这个问题我花了几天的时间查过了,一楼大师的回答我也找到过,不过Debye模型和drude模型是可以相互转化的吗,麻烦您看一下5楼、6楼帮我解答一下吧,谢谢

用drude模型了,做什么用了

谢谢您,您教训的是。我的确是新手,不过这个问题也查了足足两天了,我也看到那个Debye模型了,可是我想要的是drude模型,难道这两个是可以转换的吗。不好意思,我的基础的确很差,请您见谅。麻烦告诉一下,谢谢

谢谢您,您教训的是。我的确是新手,不过这个问题也查了足足两天了,我也看到那个Debye模型了,可是我想要的是drude模型,难道这两个是可以转换的吗。不好意思,我的基础的确很差,请您见谅。麻烦告诉一下,谢谢。

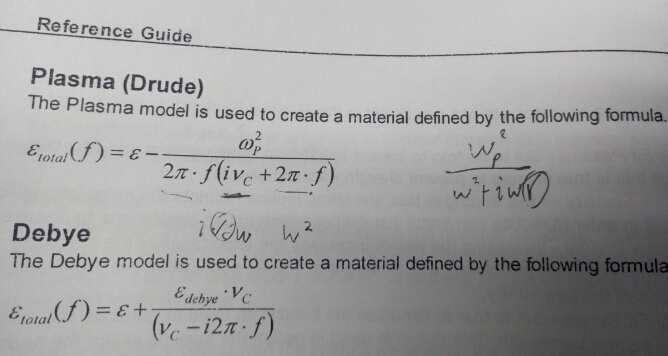

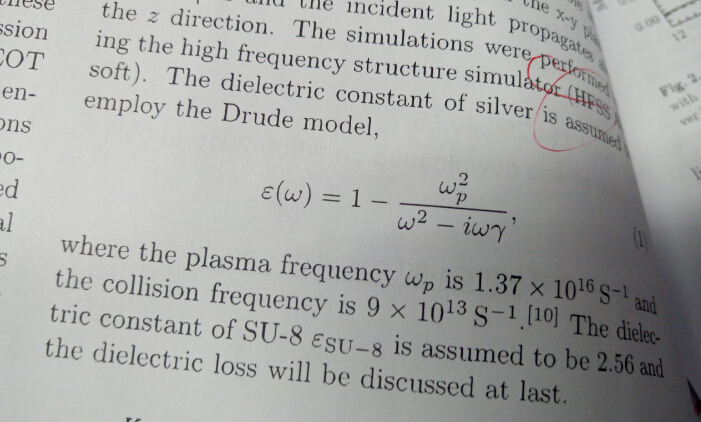

然后第一个图是我查的debye和drude的模型,第二个图是我要仿真设置的论文里面的drude模型。谢谢您指导



  • 我是计算负折射率材料的。您知道怎么设置吗。或者告诉我怎么设置带频率变量的复介电常数的函数

    顶一下。

    小编莫介意。我说的是针对软件应用
    至于你的研究方向我也不是很了解,以下为网上看到的,不知对你有用不?
    you can calculate the real and imaginary parts of permittivity/permeability in matlab using your drude/lorentz whatever model. and then you need to calculate the tangent delta electric/magnetic using these real and imaginary parts. you need to write these parameters in a data file in matlab, like: frequency - real(eps) and another file frequency - tand(eps).
    now, in hfss, you will open your material properties, and select frequency dependent. you will import these data files. that's it!
    make sure you use exp(jwt) time dependence (hfss uses this). therefore:
    eps = eps_r - j *eps_im
    tand_e = eps_im/eps_r
    same for permeability.
    and also make sure you use frequency in Hertz in the data file. e.g., for 1GHz you need to enter 1e9.
    take a look at the hfss help files for freq dependent material properties.
    hope this helps...

    小编留言:

    谢谢您,看了一下就是说先用matlab把这个drude模型的介电常数和tangent什么的参数都算出来,然后再导入到HFSS中,是这个意思吧。真的感觉这样好麻烦。不过很感谢您。另外想问一句您是在哪儿找到这段话的

    我倒觉得要搞清楚的是: 什么是Durde ? 使用在什么环境下? 要得到什么结果?







    套一句我今天收获到的一句话:
    做低端产品的,不代表他就是低端企业。 做高端产品的,也不代表他就是高端企业。因为之所以能高端、也是由基本的低端经验累积而成的! ( 彻底知道自己的长短是一件重要的事)
    最可怕的是...打着高端的旗帜,却连低端项目的层次都比不了 !

    小编留言:

    就是如果材料的介电系数不是常数,而是随入射波频率变化的函数,那么这类材料就是色散介质。然后目前在讨论金属的光学性质的时候,常用的色散模型有三种:杜鲁德durde模型,德拜Debye模型,和洛伦兹Lorentz模型。然后我现在就是看了几篇论文,他们是用HFSS仿真的,其中用到了durde模型设定的里面ag的介电常数,现在我就是想问一下怎么用HFSS设定的.....谢谢您

    谢谢您,看了一下就是说先用matlab把这个drude模型的介电常数和tangent什么的参数都算出来,然后再导入到HFSS中,是这个意思吧。真的感觉这样好麻烦。不过很感谢您。另外想问一句您是在哪儿找到这段话的

    就是如果材料的介电系数不是常数,而是随入射波频率变化的函数,那么这类材料就是色散介质。然后目前在讨论金属的光学性质的时候,常用的色散模型有三种:杜鲁德durde模型,德拜Debye模型,和洛伦兹Lorentz模型。然后我现在就是看了几篇论文,比如6楼的图片二那个ag的drude模型,他们是用HFSS仿真的,其中用到了drude模型设定的里面ag的介电常数,现在我就是想问一下怎么用HFSS设定的.....谢谢您

    抱歉! 眼瞎...看错黄色那一段的语义。
    以下删除。

    小编留言:

    嗯嗯,我那句话是给@xiaodou041说的,现在等级太低回复不了。这能通过这种方式。怎么办啊,这个问题一直解决不了。唉.....

    或者在HFSS中如何把介电常数设置成随入射波频率变化的任意函数
    ,谢谢...

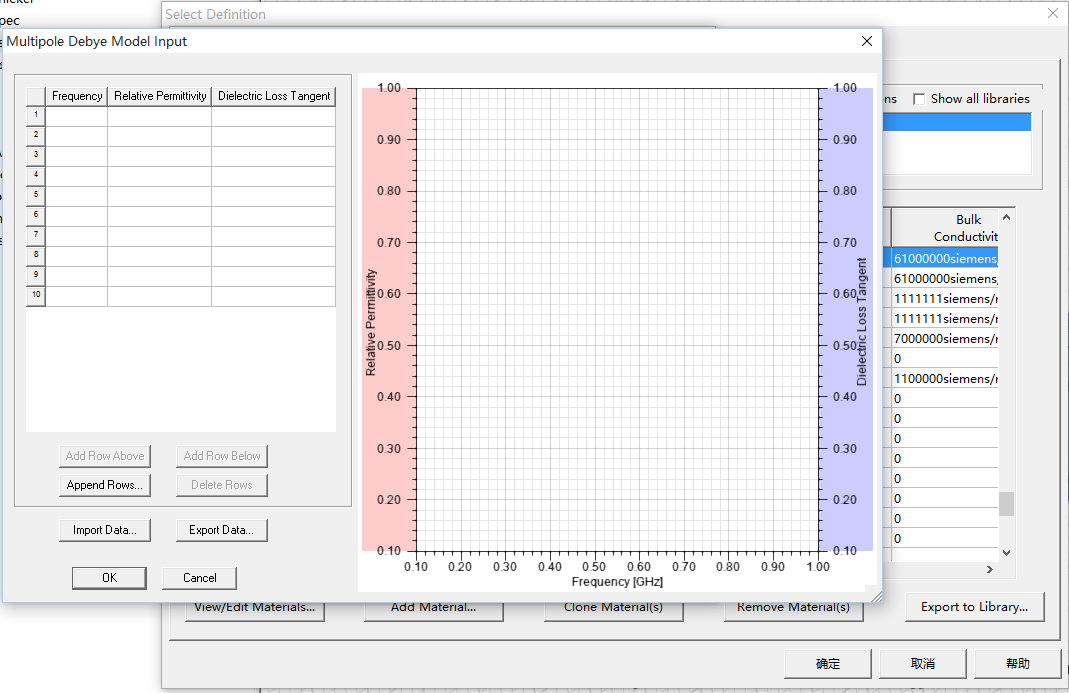

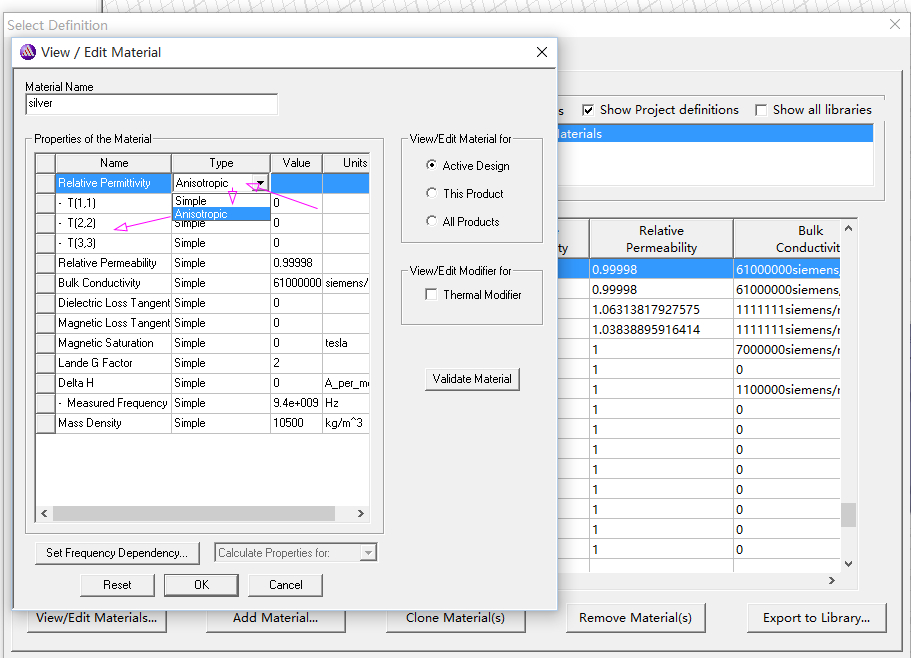

    跟静态磁场有关的调这里:

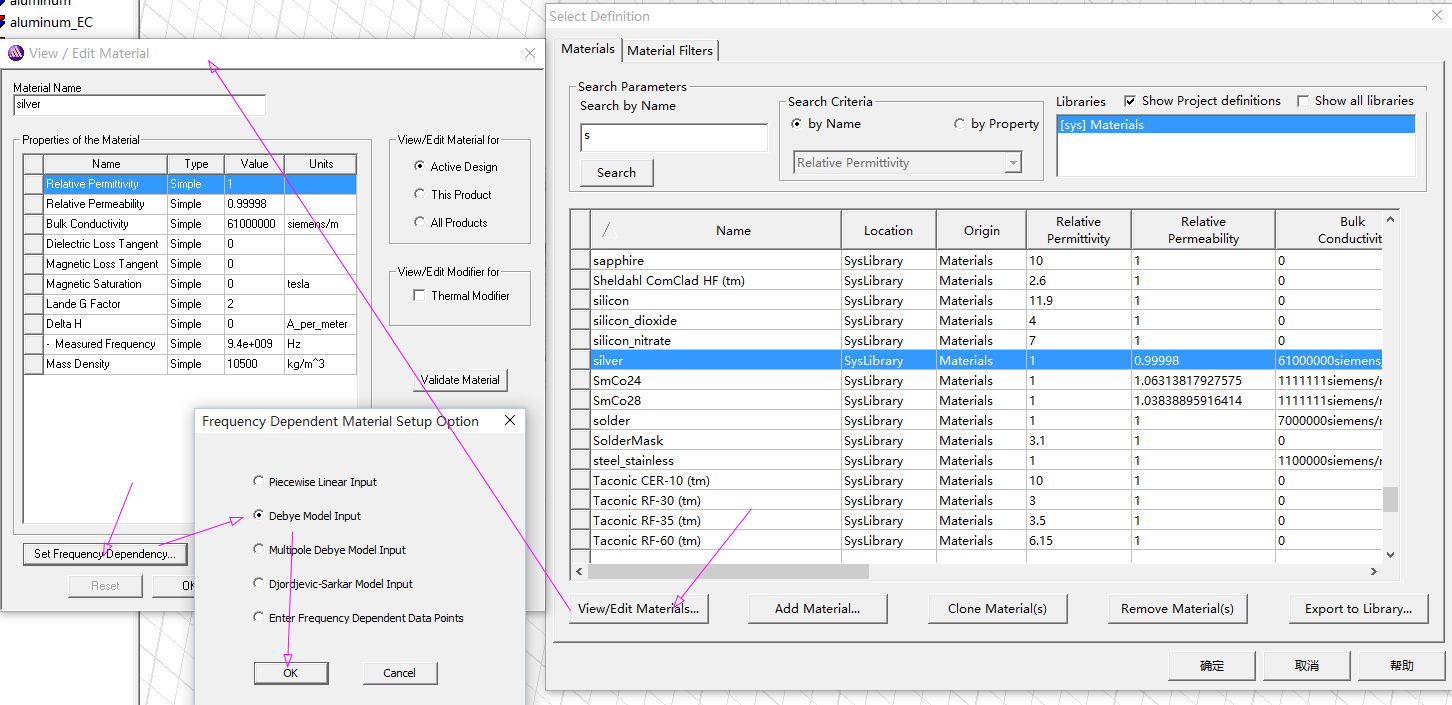

    跟频率有关的介质损调这里:



    小编留言:

    谢谢指导我再研究研究

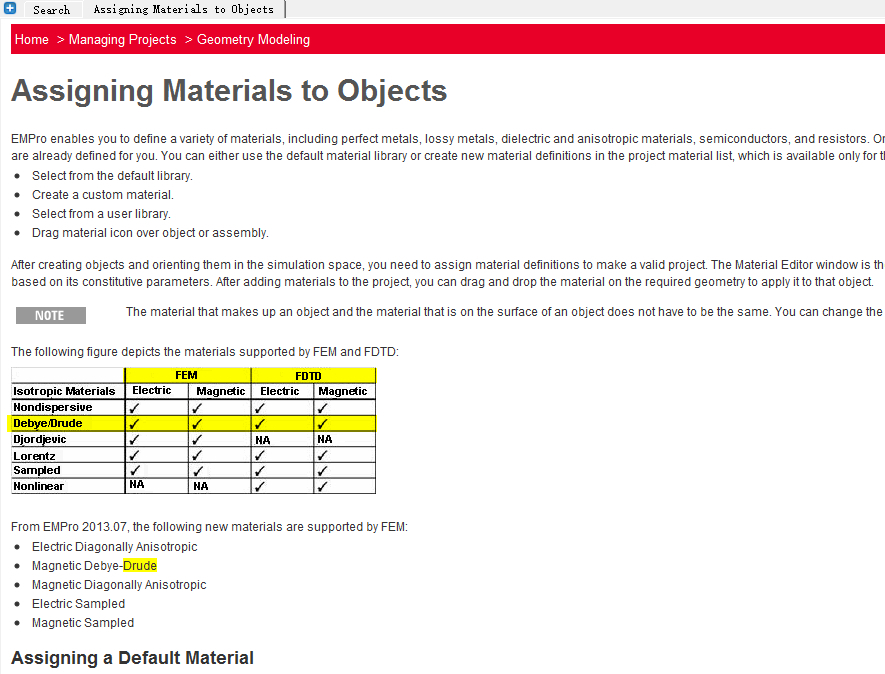

    HFSS里面没有drude,建议使用CST,里面有该模型

    HFSS里面没有drude模型,建议使用CST,可以从材料库里面直接选择该模型

    好好学习,天天向上
