HFSS仿真相控阵
05-08
用HFSS仿真了一个1*24阵列天线,现在想弄成相控阵。将24个阵列分成8组,每组中的3个子单元相位相同,8组相位依次相差x°,不论我怎么调整x,扫描角度都只能做到+15°到-15°,可是老师给的要求是+-45°。麻烦问下这个扫描角度不是仅与相位差有关吗?还与什么参数有关?按公式(x=n*k*d*sin(扫描角))把扫描角设置成45°求出的相差,带入到HFSS中还是最大只能到15°,(论文不要求扫描精度)。我应该调整阵列的哪些参数?我看文献中有4个阵列就能扫到+-30°的,扫描角度和阵列个数有关吗?
知道移相的意思吧 !?

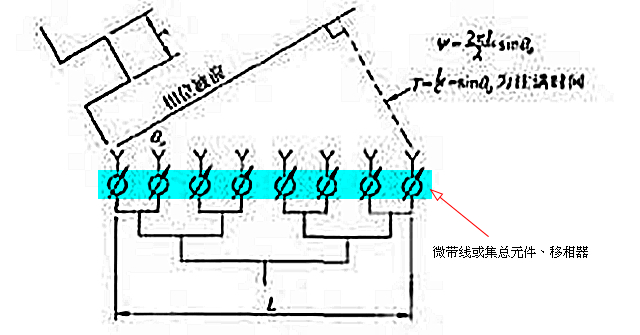

要设计馈电网络才能实现你的相位差
三个阵元一组,那么要注意你公式中的d,此时是三倍的阵元间距了。
有可能你是这里疏忽了,请核实下。
