PCB+Connector 模擬
05-08
PCB 採用 stripline結構 , 與Coax connector做結合 , 並且模擬 .
主要看的電性為TDR及VSWR .
想請問
(1) Background 的 Material type 選擇 Normal ?
(2) 在板子與接頭的連接處 , 是否有需要特別 layout ?
(3) PCB+Connector 同時模擬 , 是否有需要注意的參數或設定 ?
以上謝謝 .
主要看的電性為TDR及VSWR .
想請問
(1) Background 的 Material type 選擇 Normal ?
(2) 在板子與接頭的連接處 , 是否有需要特別 layout ?
(3) PCB+Connector 同時模擬 , 是否有需要注意的參數或設定 ?
以上謝謝 .
是,不然咧?
和实物一致。
没有。
謝謝回覆
进来学习下
另外再請教
模擬 PCB+ Coaxial Connector 使用的Modules 是 CST Microwave Studio 嗎 ?
* 2013 CST

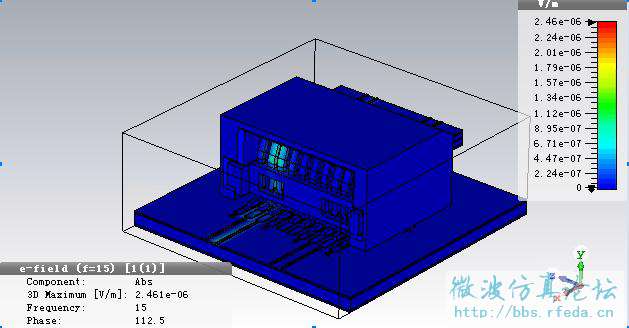

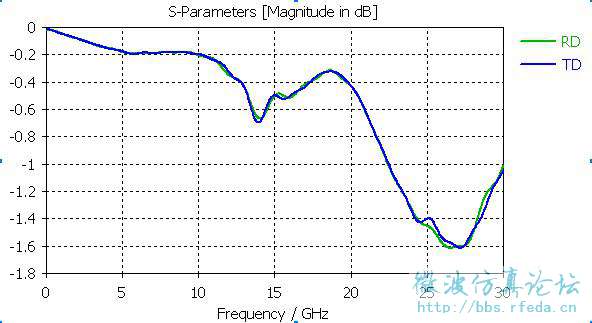

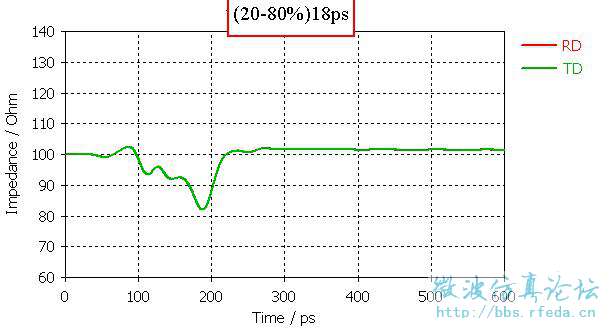

是的,我现在用的是CST2017
了解 , 謝謝 !
是的,我现在用的是CST2017
謝謝分享
