同轴电缆仿真S参数的问题
05-08

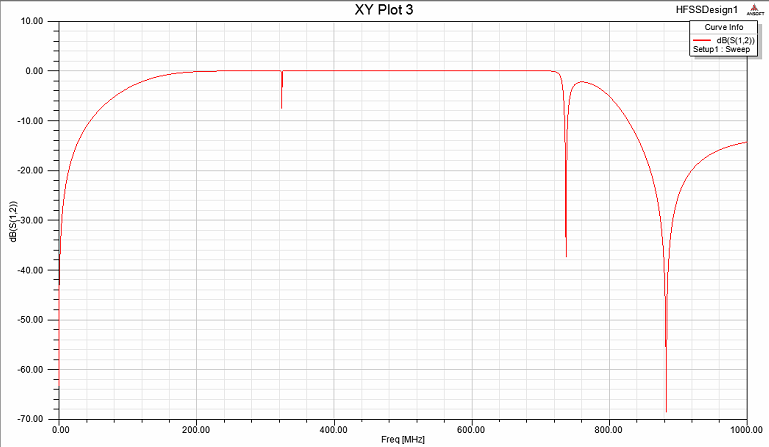

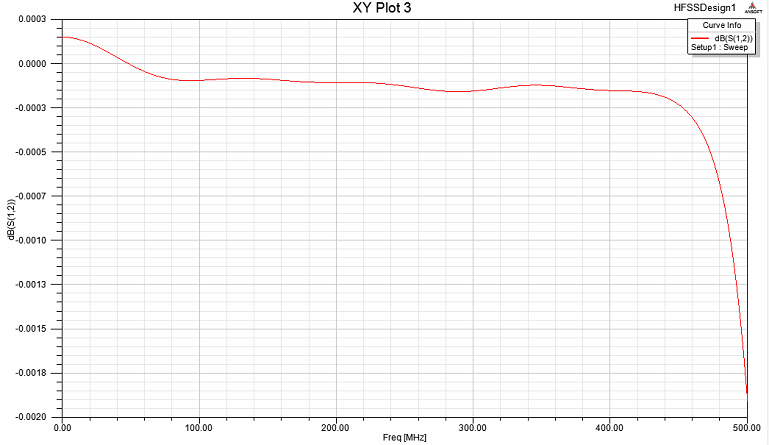

小白请教,为什么我扫描的频率范围为100kHz500MHz的时候曲线是从0dB开始,但是扫描的频率范围为100kHz1000MHz的时候曲线从-60dB左右开始?
这个从-60dB开始是什么意思,相当于直流的时候全反射吗?
这个从-60dB开始是什么意思,相当于直流的时候全反射吗?
如果是波导端口的使用,注意一个现象(1 / (2*pi*freq*C)、C=(A/D))...
离散端口则无此顾虑,但是在有源上环路上需要自加断直流电容!
C=A/D是啥。
电容量C = 单位面积A / 距离(D)
白话说:当介质系数恒定时,容量的大小与两边金属面积大小成正比、与两边金属面接距离成反比。
噢噢,你说的A是面积啊,电容的定义式,相当于频率低的时候容抗大呗,那怎么解释500M和1000M时波形的区别啊。
最后一答,再问恕不回覆!(这太基础了,也曝光了你的浮躁。)
1 / (2*pi*√LC)
同轴电缆的等校电路是一连串的LC....
你说的是振荡频率啊,那对于同一个同轴电缆模型而言不是应该都一样么,可是得到的图形上不太一样啊。我刚刚又试了试,我设置的求解频率扫出的波形就不一样诶。
是喽...你为啥不肯把HFSS help中关于端口设置(尤其是波导端口、AirBox、边界)、分析设置、网隔画分....之间的纠葛看一遍呢?
你好,看到你仿真同轴电缆,我也在学习,我想咨询一下这同轴电缆的仿真的步骤是什么呀,都需要知道哪些参数呢?还请小编多多指教。
电缆的尺寸和材料呗
材料指的是内导体和外导体的材料吗,那内导体和外导体之间的介电常数需要设置吗,那尺寸是根据什么确定的呢
