如何计算高压开关的寄生参数?

05-08

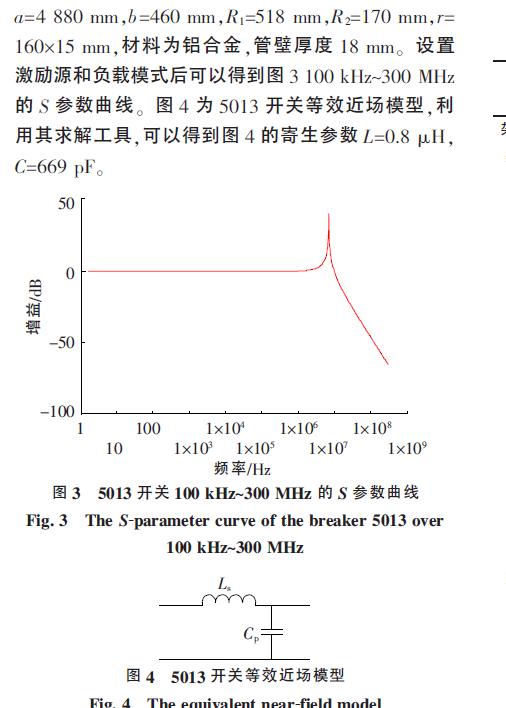

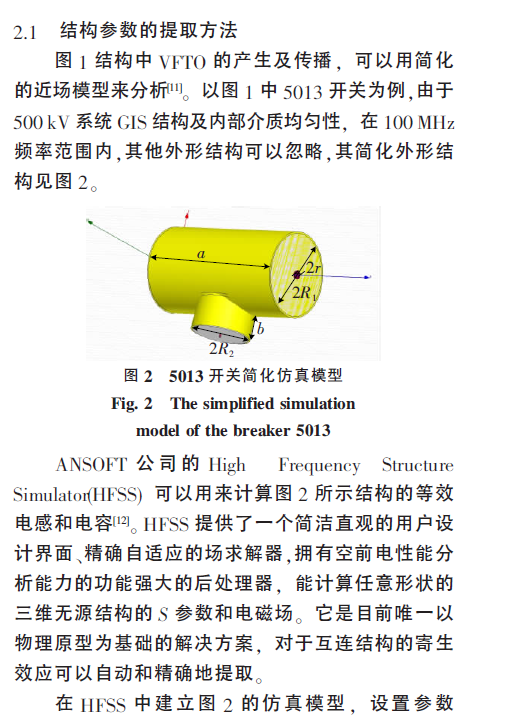

HFSS完全小白,就看到有人这么做过,求大神们提个思路。

S parameter 轉 RLGC
下課

前辈...是"高压"哦?...我是大白。




人家的文章里头就这么提了一下,我不明白怎么用S参数求解RLGC,求前辈们提点一下。

自顶一下。

把那个S参数导入到ADS里头的spice model generator一直报错。

HFSS裡面可給出 Z參數, 再用 Z=jwL+1/jwC, 看過有人這麼做 具體沒搞過 網上蒐一下吧

嗯,我查了查,好像可以用HFSS仿出S参数之后导到ADS里头转化为RLGC

在HFSS 中可以完全无痛的解出 R、L、G、C、Q....

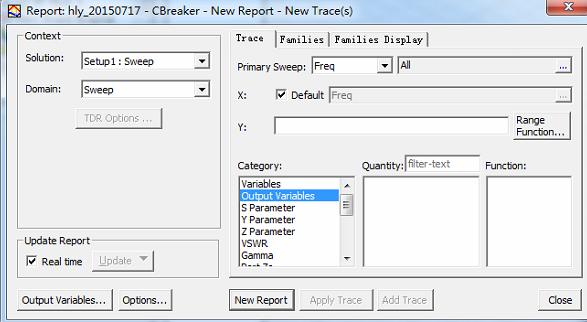

没有输出量啊。

还是不明白激励怎么加。

foxman 大大所述的方法就是我之前跟您提的概念 (Z=jwL+1/jwC)
但必須先預先輸入公式, 仿真軟件算完後會後處理這些參數
以此例來說, 就是從 Y 和 Z 參數 的變化公式求出 RLGC

我发现我现在遇到的问题好像不是这个。而是根本不知道激励怎么加。

Foxman, 你說怎麼辦!

血崩。


晕...

祈禱吧

我知道我的问题在哪儿了,HFSS中扫描频率不一样,最后导出的集中参数pi型等值电路就会差很多,因为误差本来就很大,我再考虑考虑。

最后一个问题。RLGC和频率没关系的吧,那扫频范围多大才合适。

这个二端口,可以用Z=JWL+1/JWC来处理,那要是N端口,咋办。


我又来了!有了一点新发现。就是我保存完HFSS的S参数为sNp文件后,如果没有归一化,导入ADS后自动归一化为50,然后我就用HFSS仿出来的端口阻抗给他归一化,这样导入ADS之后计算得到的集中参数差不多了。虽然还有很多问题不明白,但算是解决了一个问题。其他我再研究研究。

这就是特性阻抗...RLGC的特质有二:
1-.它需要在500MHz以下的窄频段内完成。(频率高到元件出现sr的时候,就不行了!这也就是为什么它要转成Spice model *.cir的原因)
2-.求解RLGC都需要在已知特性阻抗之下,(50、75、300...)
有一点例外:就是使用波导端口时,它并没有特定或是固定的特性阻抗(而是线路的输入阻抗),因此它若不做归一化的话,那用ADS的端口去计算会和实际的数值,产生很大的差异!
但是在不求RLGC的状况下,使用波导端口导出的S参数归一化之后,反而是错误的!因此这些状况下波导端口是不适合做归一化的。(自己去发现吧)
**我没有特别去研究,因为这些知识都在help里面。

请问。sr是谐振的英文简称吗。

Self Resonate
