天线效率大于一怎么回事,还望解答谢谢!
05-08

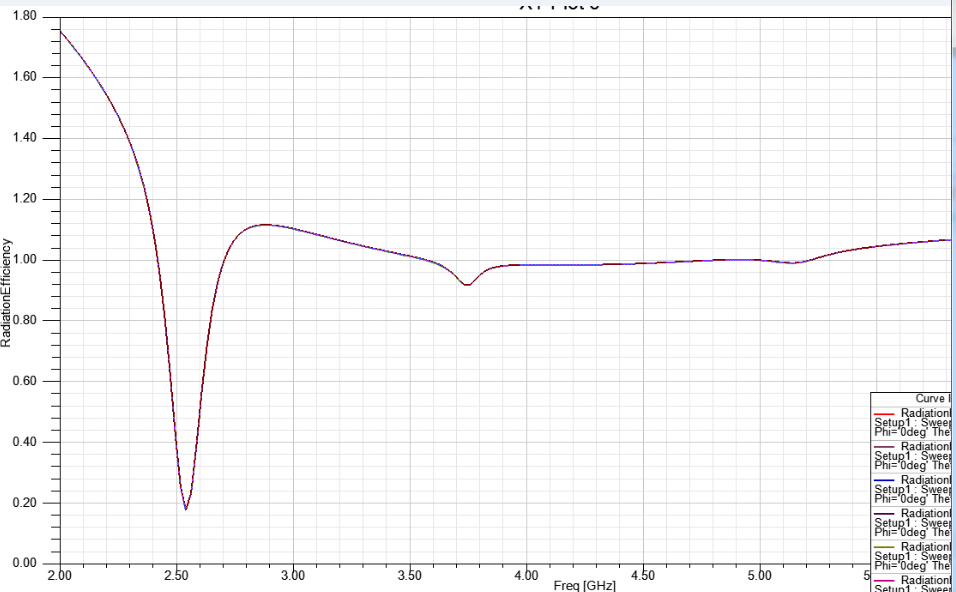

天线效率,在hfss里面仿真的结果好多部分是大于1的?,还望大神讨论,谢谢!
一般会有这种结果的原因...是看天线跟何种参考源相比? 以小编的图看来它是跟 Isotropic Tip Reference Source 相比 Isotropic Tip Reference level = 0dBi
注意:0dBx
i = Isotropic
d = dipole
路过之路人甲

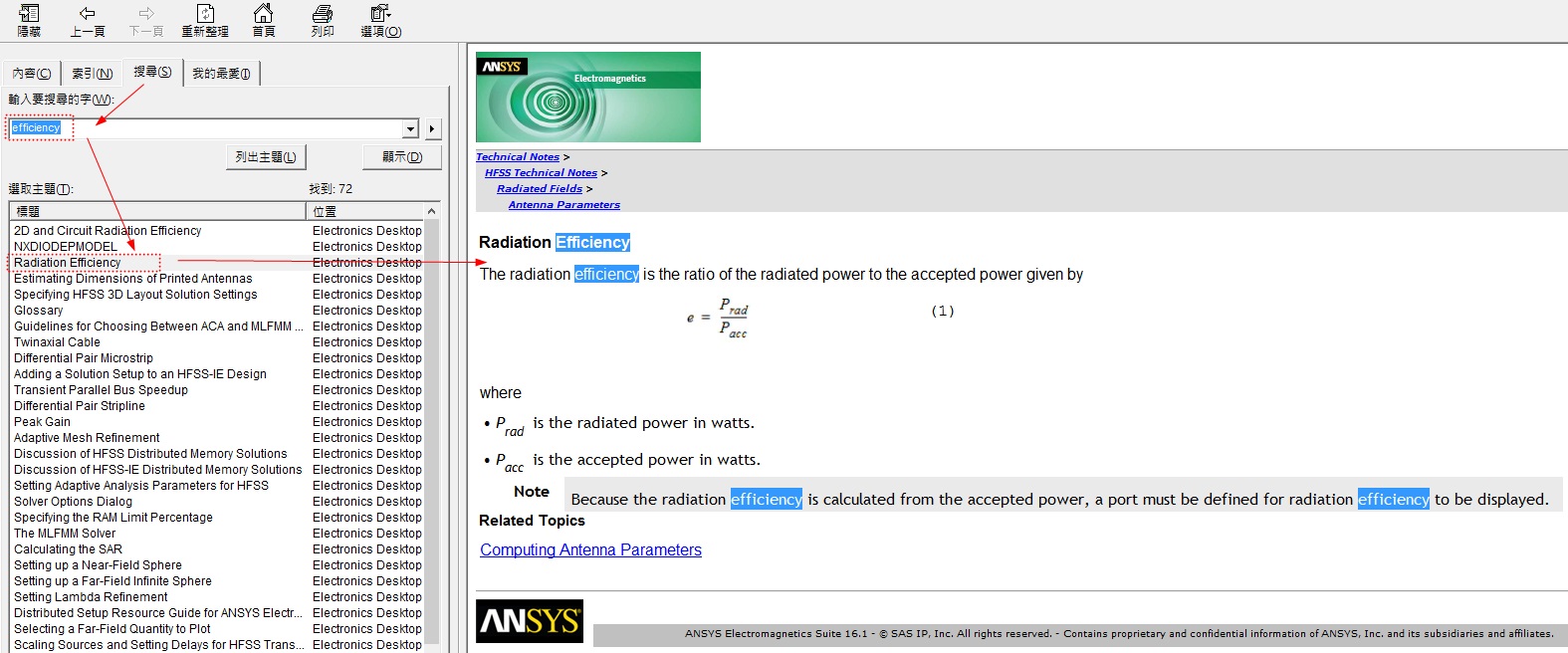

谢谢,只是hfss软件里怎么得到具体的百分比图形呢
电磁学理论、理解得如何了!?前个问题如果尚未厘清?你确定要跨这么大步?
不然看到这些图徒增眼花撩乱而已。
这个最后一张图,我是直接选的effect
http://bbs.rfeda.cn/read.php?tid=38068&page=3
五年前就有答案了 LZ还是多搜搜吧。
谢谢,敢问你当时是怎么解决的呢?是用两个空气腔还是增大收敛精度
这个看你电脑的能力了,对一台电脑来说,最大计算网格是有上限的。两个一起试试就行了。
是需要搞两层空气腔?然后再仿真
你好,一个设置成四分之一波长的空气腔,另一个是比它大还是小?
