导体表面电场要如何仿真,期待指点

05-08
先谢谢大家了,hfss新手,我想查看导体表面电场分布,我查了下,近场分布可以绘制线(不知道这个是近场线吗)或者面来查看其周围电场分布,我想知道随着介电常数不同,导体表面的电场强度应如何仿真,这是体表面电场的仿真,而且是感应的。不知道绘制一个体(设置材料,介电常数)置于电场中能实现吗?期待指点

没有理解你说的情况?如果只是要查看导体表面电场分布,这要这样做就可以了:

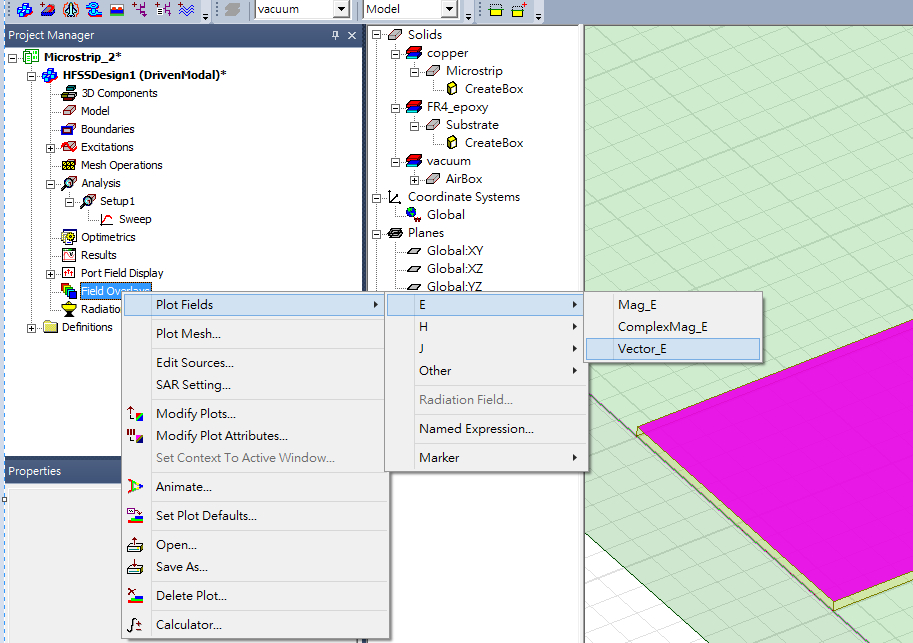

仿真完成后,选取你要查看的面(face)...



从专案管理中点击Field Overlays...



选取你想查看的是电场量或是.... 之后,点击Done

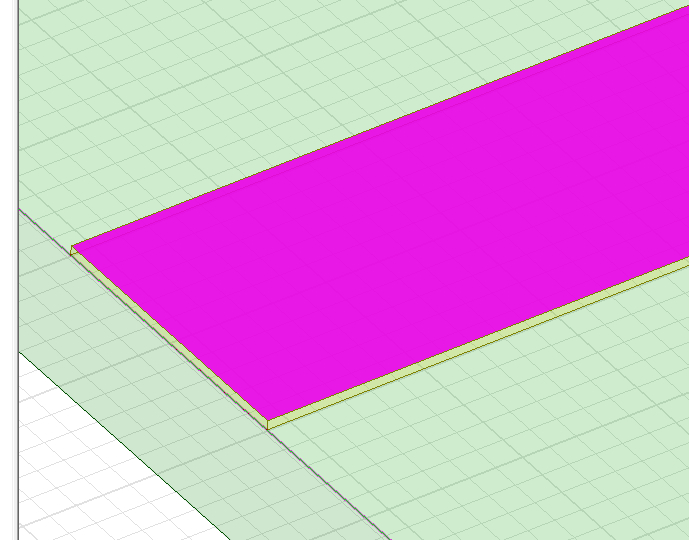

之后...


小编留言:

再打扰您一下哈,你在RFEDA论坛回答了我的问题,不过我总是不能回复你,所以就给你留言了!先谢谢您的回复!我是想进行在静电场中,随着导体介电常数不同,对处于静电场中导体表面电场进行仿真,我想知道整个导体周围电场分布,按照您说的,是选取某个面,可是我绘制的是个体,难道还要在体周围绘制面吗,不知道我有没有理解错。

先谢谢您的回复!我是想进行在静电场中,随着导体介电常数不同,对处于静电场中导体表面电场进行仿真,我想知道整个导体周围电场分布,按照您说的,对某个面还需要绘制出一个面吗?不知道我有没有理解错。

基本上只要不"无厘头自创"!Ansys 那一群专家(别跟国内的砖家相比)、他们想得远比我等能想像的还多!只是这些功能技巧都必须发挥正常的理解、想像力。

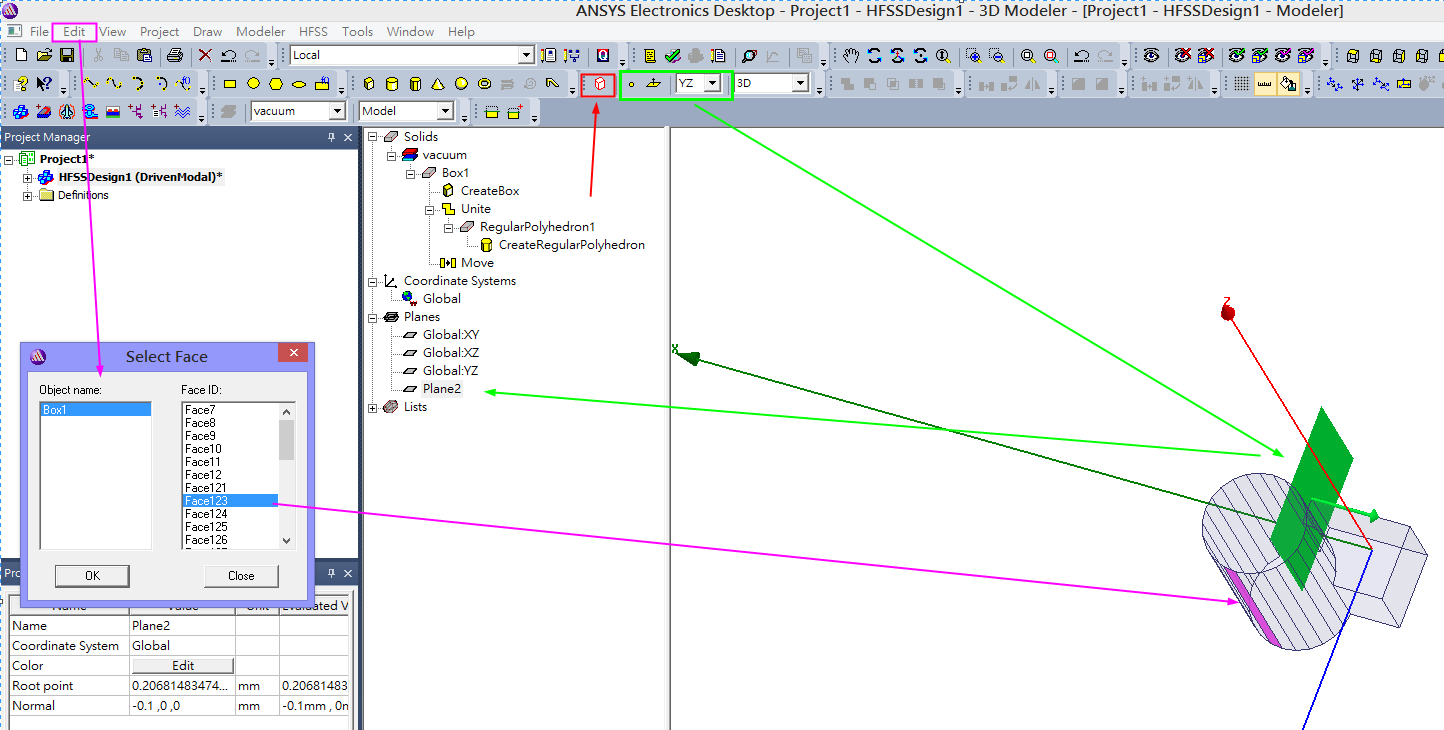

针对你的问题,可以单一技巧处理:红色的 Create Region
也可以是 Draw Planes、Select Obj...
也能是Edit、Select by name、All Face
** 可以的话去问Ansys 比较快又正确,毕竟我也只是初学HFSS 不满三个月的初学者!



小编留言:

谢谢你给这个初学不到半个月的初学者这么认真的讲。我今天在书上看到一种类似你介绍的第三种方法,按下F键转换到模型面选择状态,算是快捷键吧。对了,还有一个小问题,近场线的作用是什么呢,应该怎么绘制呢?同一个模型,近场和远场的求解会有区别么,既然模型的距离都设定好了,系统不能自动识别远近场么?

很抱歉!电脑缺的就是(Fuzz logic)模糊逻辑!而我也没理解啥叫做近场线?远场线?
难道是传说中的--积分线?(另有一说:load line)


小编留言:

这个应该不是积分线,积分线在定义激励的时候绘的

HFSS是算高頻的, 應該不能搞靜電磁場.

小编留言:

激励里面有个电压源激励,就是恒压的,产生恒定电场,这个不可以么?

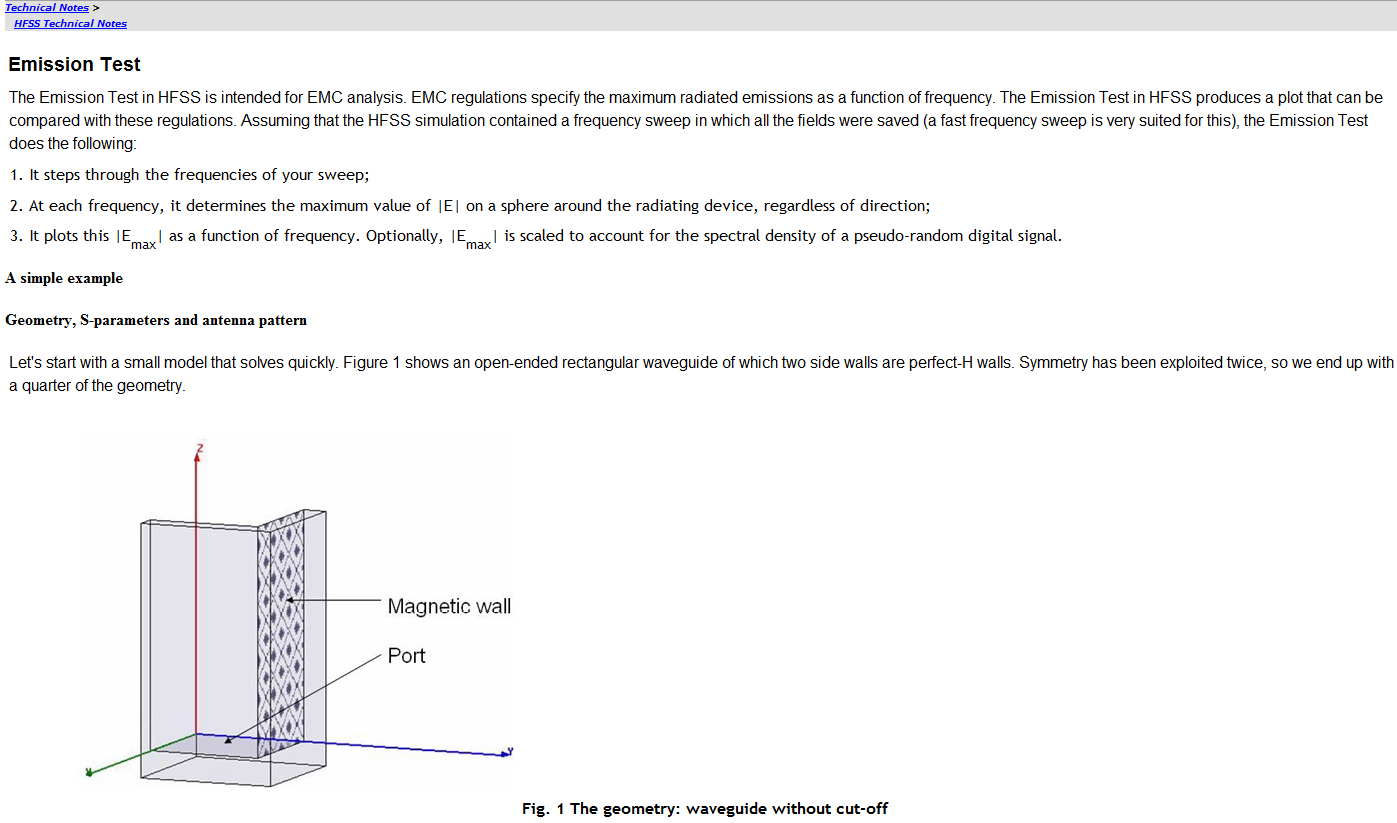

那...你可能要看这篇了


樓主還是說清楚一點吧!
想知道什麼東西的介電常數對表面電流的變化?

小编留言:

嗯,越来越觉得不能仿真出来了。我想做的是这样的,静电喷雾,就是在液体中放入荷电电极,进行直流荷电,使液体荷上电,然后喷出的雾滴带有电荷,假如喷到某一导体上,我想仿真这个导体表面电场强度随介电常数的变化。

我想...我大概猜到了,貌似有人提过的surface plasmon polaritons (SPPs),使用Eigenmode 本征模!它不设端口、边界不得为open。



求解扫描线也很奇怪,目前我试出过三种:
1-. 当求解物两端以上接触到边界时,由原点 0.0.0 的位置开始扫描。
2-. 只有一端接触到边界,由该点开始扫描。
3-. 没有任一端有接触到边界时,由(x/2)、(y0)、(z) 也就是由中线向两侧扫描。
** 有趣的是x、y 总会有一轴为原点 0。

小编留言:

抱歉,我没能理解,使用本征模目的?这里两个孤立模型的电场是什么关系啊?/是感应的?

算了!再这样下去也不会有结果,因为你连求解的方式都还没有概念,我越来越混乱了
或许你到COMSOL Multiphysics 多重物理仿真区去试试吧?

小编留言:

嗯。我基本的确是还没掌握,谢谢你的指导哈,我继续学习去!
