微带线的端口阻抗
05-08

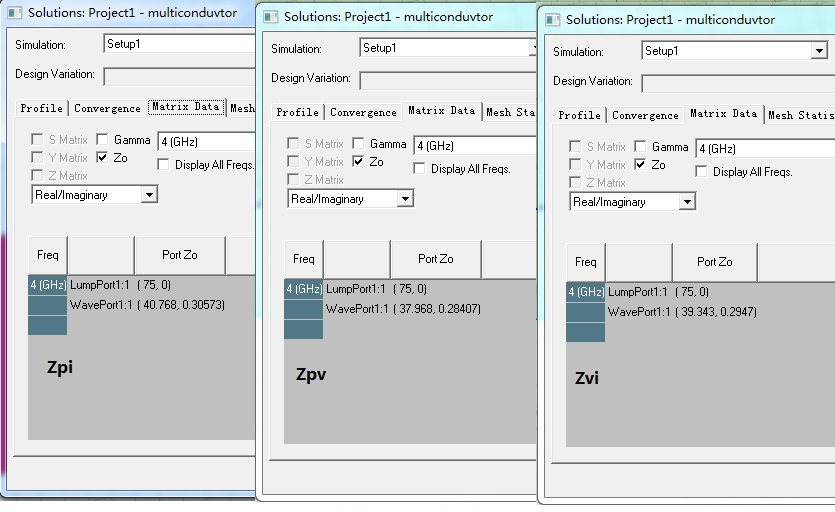

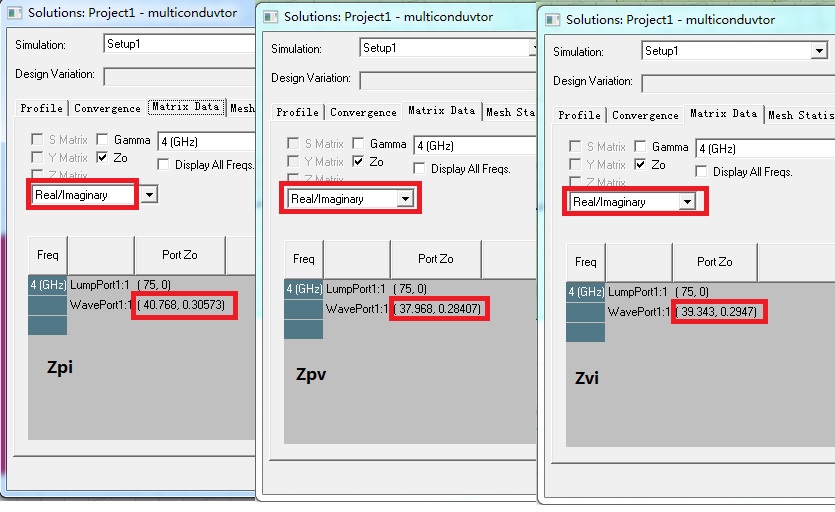

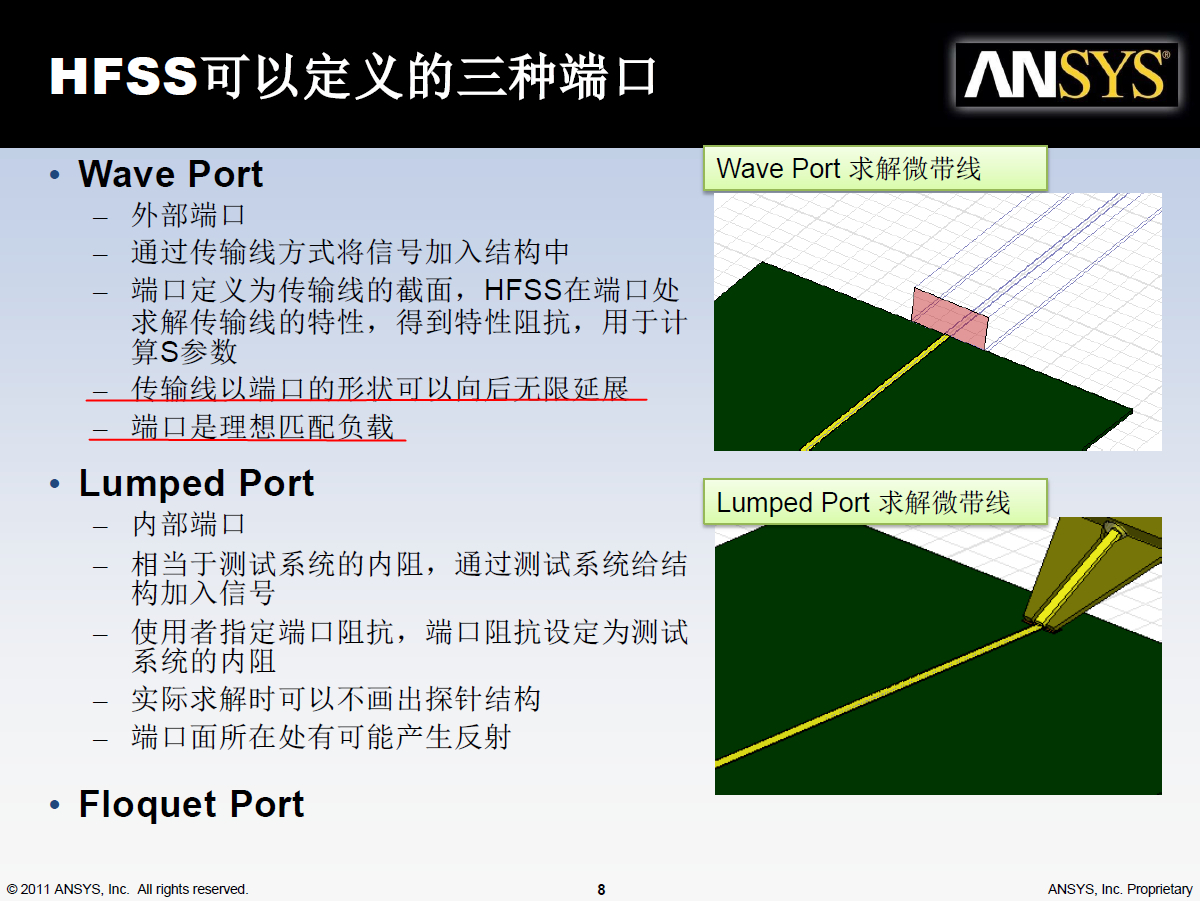

这两天在琢磨波端口的端口阻抗,如果导波结构是微带线的话,分别用Zpi、Zpv和Zvi计算出来的端口阻抗有些差异,这个应该算是正常的吧?因为微带线上走的是TE、TM混合而成的准TEM模。是否可以这么理解?这回吸取上次教训了,确认了一下都是实部虚部的显示方式了。多谢多谢!
如果现在才惊觉有映像?请自觉对著本画面跪拜、忏悔!
** 那...跪求百渡盘、跪求和谐版、跪求最新版...有何意义!?还是在比谁的硬盘里积压的bytes 多?
还是大家不在乎天长地久、只要曾经拥有?
今天的页面可能有问题!?所以...有可能重复发帖--但不是恶意洗板
** 知道原因了...是本站会过滤(或说是审查)某些文句!例如: g、b 请勿连在一起!它是giga bytes的简称。
这份难得的官方中文版在你的硬盘里睡多久了!?真的有吸取教训吗!?
如果现在才惊觉有映像?请自觉对著本画面跪拜、忏悔!
** 那...跪求百渡盘、跪求和谐版、跪求最新版...有何意义!?还是在比谁的硬盘里积压的bytes 多?
还是大家不在乎天长地久、只要曾经拥有?
应该是我误操作了!
我想问的是,是不是微带线上走的是准TEM波的缘故而使得Zpi、Zpv和Zvi的值有些差异?
多谢哈!
