HFSS功分器相位仿真问题
05-08
我最近在仿不等相位的功分器,但是发现每次修改其中一路的长度,另一路的相位也发生了变化。比如希望两端口相位差为30°,先等长度仿真好以后,修改其中一路的50欧姆走线,使其延迟30°对应的线长,本来这时对比S21和S31的cang_deg应该是相差近30°的,但是实际仿真结果却差了210°,相当于其中某一路的相位翻转了180°,而再修改同一路的长度一点点时,相位差又正常了。请教各位高手,这是为什么啊?这种感觉像是随机出现的翻转180,导致后面再多端口的仿真,非常复杂,请教各位大大,这个怎么避免呢?
**这只是单一线的情况,想像一下多线共点的那一点会怎样!?

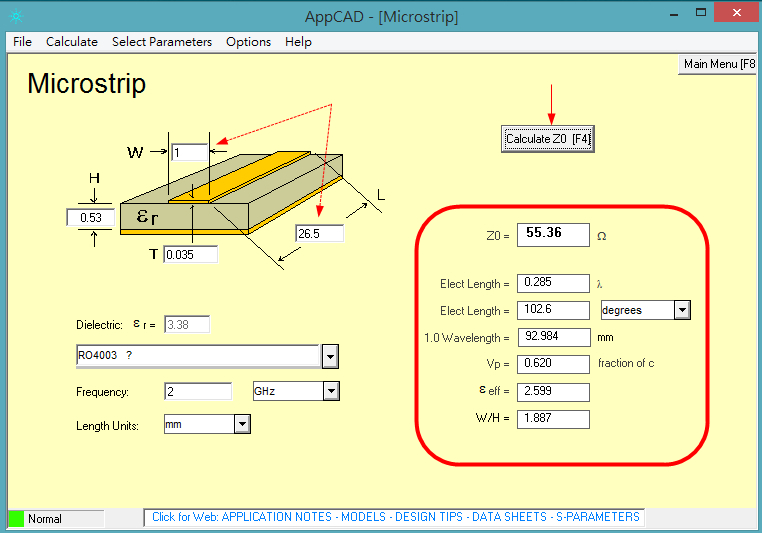

有这个app吗? 调一下箭头所指位置里的(线长、线宽)数值、看一下圈起来的那一区有什么变化?
**这只是单一线的情况,想像一下多线共点的那一点会怎样!?
HFSS是有这个情况,似乎要在端口设置积分线。
要看小编设的是什么端口?设的对不对!?
问题已经解决了,的确是积分线的问题。我设的是waveport,在每个端口都设置一样的积分线后就不再随机翻转180°了。
马克!
学习一下
端口积分线设置
