HFSS仿真磁谐振线圈

首先想利用HFSS仿真一个线圈，得到线圈的S参数曲线图，从而得到线圈的谐振频率。其次想利用hfss仿真两个磁谐振线圈之间的场强分布。哪位大神做这方面，求交流。

弱弱的问一下m总您的HFSS操作到了何种境界了啊！?
不然回覆的太浅了被您笑掉大牙就不好了。

HFSS直接仿本征模就得到了谐振频率，要啥S参数图啊?
鉴于第一步谐振频率都没得到，场强分布就不说了，自己看看HFSS的help或者那本用户全书。不然真的没法交流，我们不知道您的深浅，不敢贸然表态啊

我只算初级，求教了

主要我不会加激励和边界条件，求指教一下，拜托了

回小编：
你的问题可能不只是加激励和边界条件的问题而已！你期望的频率点会决定适用HFSS或是Maxwell ?
我的问题是 ：这样做的意义何在！?
* 只是做研究? 那么请依xiaodou041的建议，找相关资料看完再说（因为你没有时间压力）
** 要交作业、毕设? 请把自身掌握了什么条件、指标?想达成怎样的目的、指标，说明越完整越有助于你获得正确的知识，同时也有助于你自己疏理一下你的学习思维（这对你往后的生涯有重大的影响，相信我！）

不好意思我没说清楚，我要做的频段是兆赫兹，大概6.8兆赫兹，而且我要在里边加入超介质板，所以想用hfss仿。这个是我的毕业论文方向，也指着做出来以后发小论文，所以时间比较紧。我想达到的就是先仿真出一个线圈的谐振频率，然后自己再通过改变线圈尺寸，调节谐振点到6.8兆赫兹。然后仿真得到两个6.8兆赫兹线圈谐振时的S参数以及场强分布。能否指点一下我，非常感谢

那要建議你使用Maxwell...

但是有人告诉我Maxwell无法仿真超介质

同样都由Maxwell 方程式导出的LHMs（左手材料或称超材料），（HFSS也跟Maxwell方程式有关、其实电磁方面的问题都跟Maxwell有关）。而LHMs从目前的文献看来都需要在 > GHz（E+9） - THz (E+12)中验证。
而你的频段在MHz(E+6)? LHMs在MHz的环境下会是什么现象?我也想知道。
关注一下在慢波中呈现的谐振点对应到左方的频率。

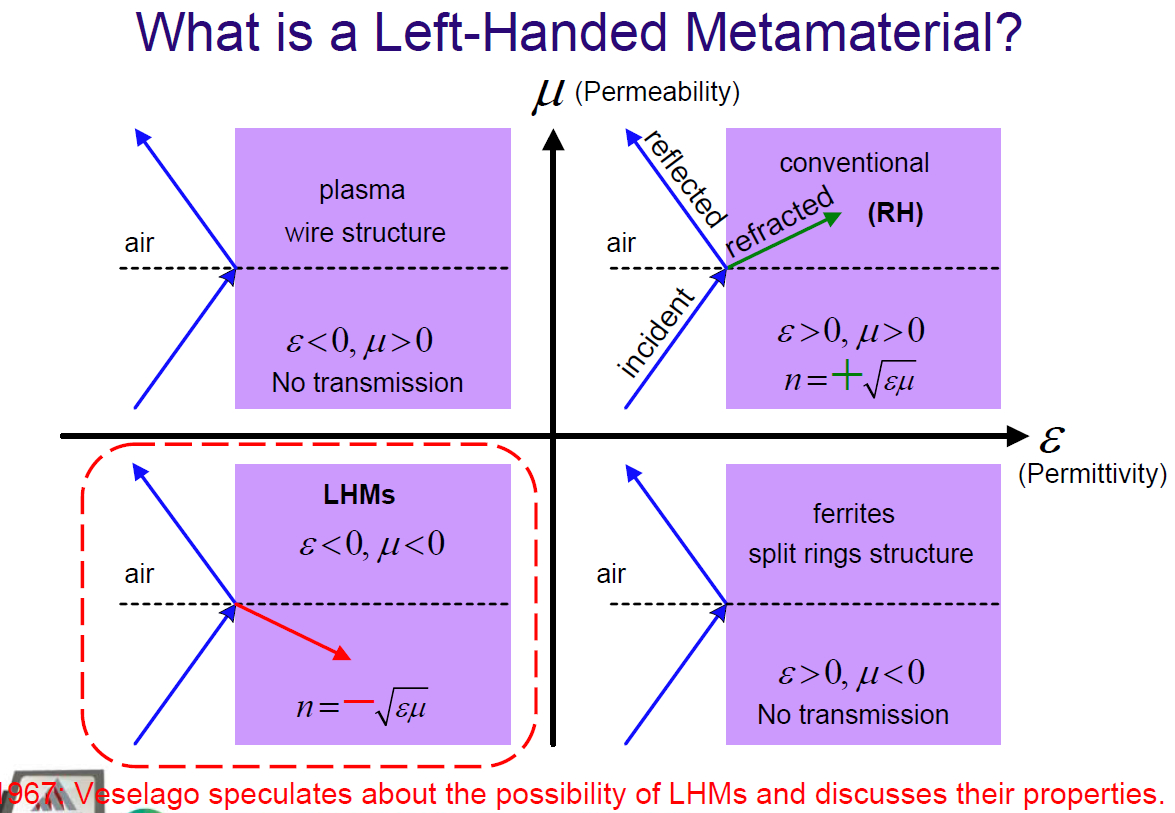

请问你的超介质在哪个象限上?

兆赫兹的超介质结构有文章里介绍过，我照着文章仿出来结果了，就是磁耦合谐振这里没出来

请教、你的超介质在哪个象限上?

三四我都设计了一下，因为我看的文章里说仅有磁导率为负也可以增强磁场。我还是很想知道怎么仿真谐振线圈

额～～原来铁氧体也叫"超介质"啊！?
你绕得我好苦啊
我明白了，你还是用Maxwell吧，看看马达、变压器、扼流圈...的范例吧。

仿真单腔频率，用本征模不加激励，仿真两个线圈之间的耦合可以加激励也可以不加，当然如果你要看两腔时的S参数，那就要加端口和激励。只看频率和耦合的话，边界条件可以选择不加。
还是建议你看一下HFSS自带的help文件，只看下excitation和boundary那一块，要不了几分钟时间的。如果你是hfss零基础的话，那就三言两语说不清了。

或许你并不能理解，我为什么这么懒?常常叫人去看范例。在我"毁"人不倦的过程中-我常说：实物、范例是你最好的导师！今天我把师祖的（祖传秘方）具体化的泄漏出来，其实...大家不是没想到，只是太浮躁而已！
** 其实这也是我的知识来源之一。
每一步的拆解中、你可以具体的同时知道端口怎么设置、什么方式设置、用的是什么操作口令....

好的，非常感谢

谢谢，非常感谢
