求问微带天线问题!
05-08

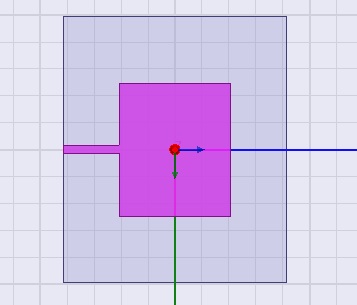

请问,在微带天线设计中什么时候用直接馈线的方式?如下图

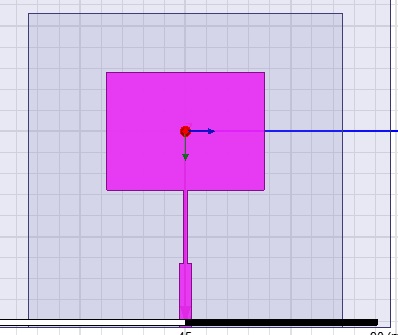

什么时候用4分之1阻抗匹配?如下图
请问这两种方式分别在什么情况下用,现在我搞不清楚,求大神解答!谢谢各位!
什么时候用4分之1阻抗匹配?如下图
请问这两种方式分别在什么情况下用,现在我搞不清楚,求大神解答!谢谢各位!
第一个方式无论在什么状况下...皆不适合使用!关键不在直接馈线或是4分之1馈线....而在阻抗匹配!
但是我看好多资料都是第一种那种,难道是他们介电常数和介质板厚度选的值使得阻抗刚好和50欧姆的微带线匹配,所以4分之1阻抗线的宽度和50欧姆微带线的宽度相同了?所以看起来是第一种那种?
那就看你是做研究用?还是要商品化使用,堪用与有用的区别就在于这些猫腻之处了。
注意你的第二张图,馈入patch antenna的那一条微带线绝对不是50 欧!(原则上它趋近100欧,但那是有理由的!)
**你开始有自己的思路了,可喜可贺!
谢谢你!希望可以更进一步!
微带天线的方形贴片有个谐振阻抗,要想正常工作肯定要从端口(50欧)到贴片整个过程都阻抗匹配,一般来说这种侧馈的直接接到边上阻抗肯定大于50,所以需要中间加个阻抗匹配。还可以馈线伸到贴片里面,贴片谐振阻抗与馈点与边的距离有关,伸到里面也可以调到匹配。推荐你看看钟顺时的一本微带天线的书,书名好像是微带天线原理与应用吧
好的,谢谢你!
一方面可能因为实际中考虑馈线的辐射问题,另一方面还要考虑阻抗匹配问题
第一种应该是这样馈电哈
