详细讲解一下这四个图形的物理意义(毕设用)
05-08
端口驻波、轴比及方向图
回覆小编:
未转换之前该称为:左上反射系数(参数)、左下特性阻抗、右上轴比、右下场形(或磁场剖面_phi,电场是_theta)
物理意义:

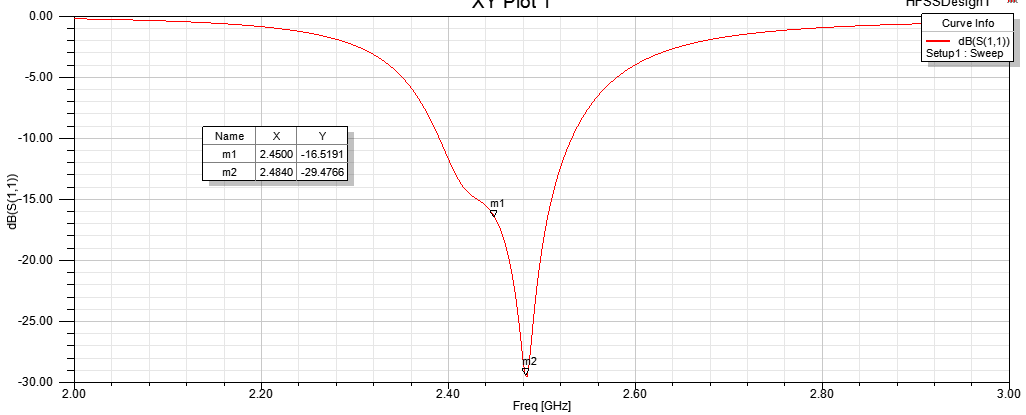

* 能量反射越小、传送越大。
** 上半圆是感抗(外圈上180度电长度0.5波长)、下半圆是容抗(外圈下180度电长度0.5波长)全场跑一圈一个波长、横剖线纯阻、中心点特性阻抗为1(50欧或是75欧)、左尽头为0意为短路、右尽头为无限大意为开路。
整个史密斯图只有一个总称:共轭复数(R+jω、R-jω)

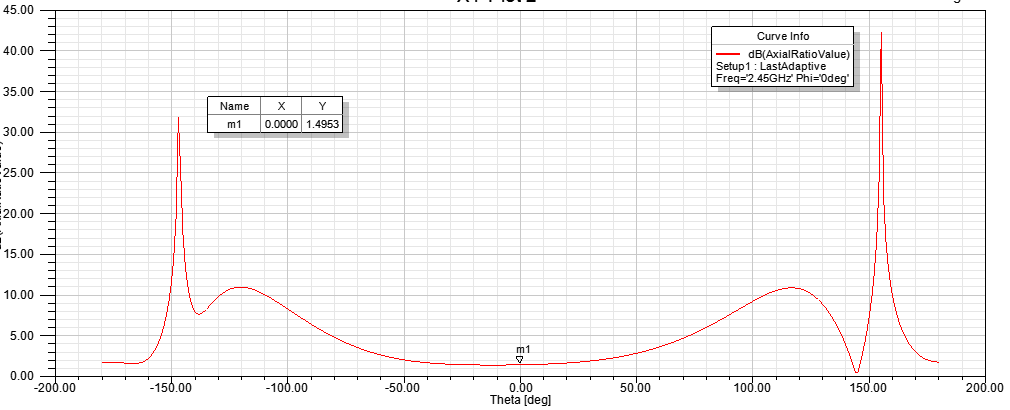

*** 轴比趋近theta 0度时表辐射最大。把矩形圖表向上折成圓形...它就是另一個意義的指向圖!

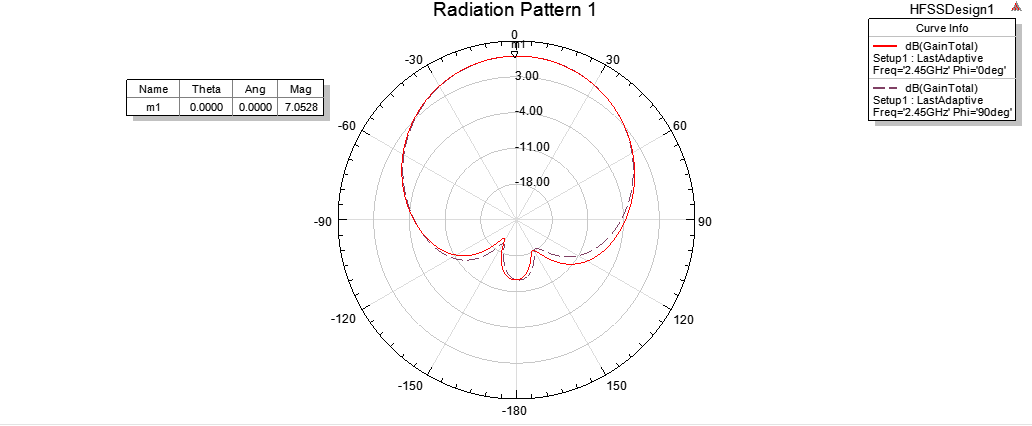

**** 无特别指定时,phi角度代表磁场剖面(H-plane)、theta角度代表电场剖面(E-plane)。有多个别名:场强图、指向图、涵盖区图...
