HFSS波导接口缝隙仿真求助

俄标法兰接口2.4*1.2mm，美标2.54*1.27
仿真了一下这两种尺寸波导在94GHz下相接时的驻波情况。

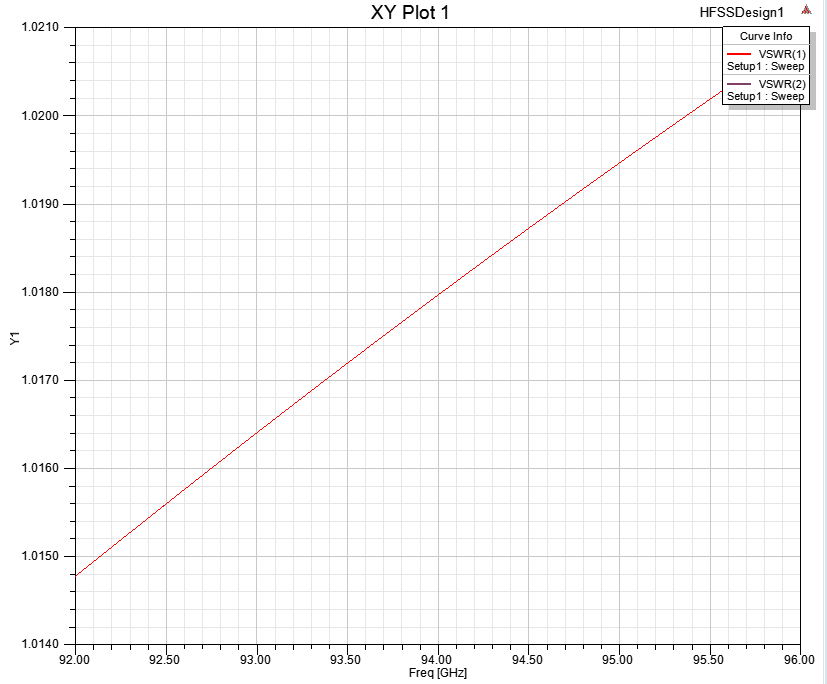

当无缝连接时仿真的驻波在1.018到1.02之间。

现在想仿一下当两种波导的缝隙为0.1mm时的驻波情况。
不知道如何设置。简单的将两个波导分开，间距为0.1mm。试了一下，驻波2000多。这样的话将不是一个整体。中间的缝隙HFSS默认为理想导体边界。那应该如何画呢?求指点。

间距?塞成air box （大于最大端口的0.125波长）

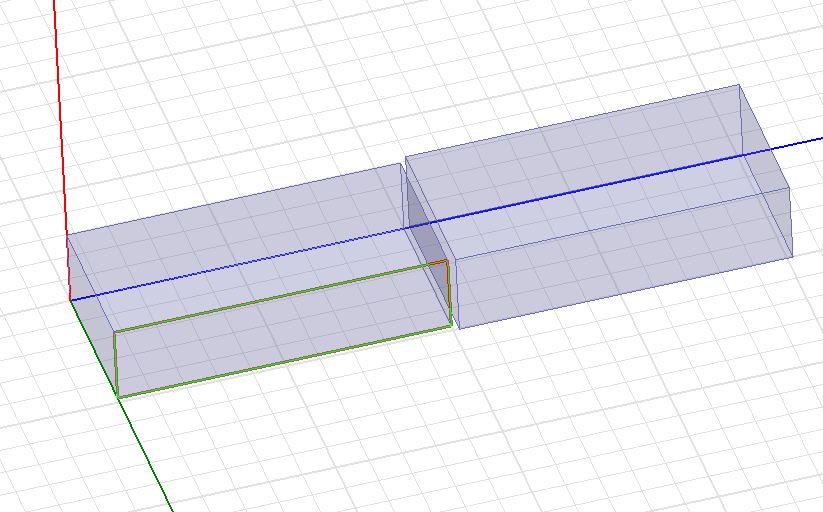

这是0.1mm间距的样子。

你的意思是?

既然air box以外的都是PEC ！ 那我的意思就是。以毒攻毒！

**之所以是0.125波长是因为这类的仿真软件都建议留有1/8波长的空间可以量测辐射场强。而你拉开间隙从另一个角度来看，不就是辐射能量外泄！?
这样看来...你要多大间隙都将不再是个问题！

你的意思是用一个大一点的air box去替代空间。那得多大的air box合适。理论上应当是越大越好。可是我试了一下，不同的air box结果尽不相同。也不是越大越好。注：中心频率94GHz
边长mm               驻波比
1                        1.099
2                        1.0626
5                        589.6398
10                      2.28
20                      1.1458

不是说了吗?只要大于0.125波长、或是 max frequency / 3，就可以了！（是那个gap的区间）
如果你是要连waveguide也包在里面?那是另一种建模方式了。

路過 學習一下

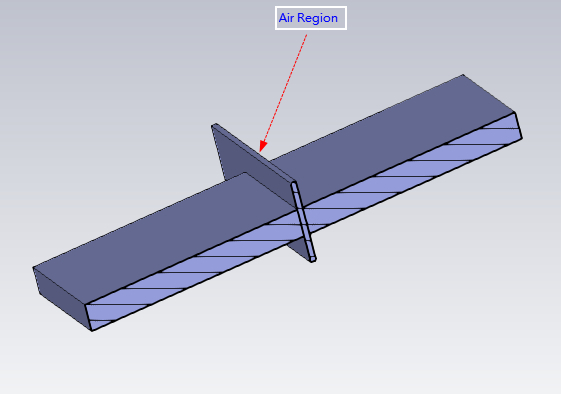

某一天，想出解决方法了。用辐射边界条件来形成缝隙状态。附上模型图和结果。

为什么我用辐射边界条件以后，波导内部的场分布都变了呢?我只是加了个空气盒子，设置成辐射边界而已。求交流
