如何仿真圆波导不同模式下的衰减常数
缩小管径到理论计算下只能单模传输时计算出的衰减常数与理论计算值基本一致,但当管径增大会存在多种模式时就不知道应该如何设置了,我是在wave port里的number of modes直接输入2,积分曲线与第一个模式的垂直,不知道这样是否正确?最终得出的衰减常数与该尺寸下TE11模式单独理论计算值相近,但和其他模式的值相差很远,感觉我这样设置应该是不对的吧,是否有大神可以给我一些指导呢

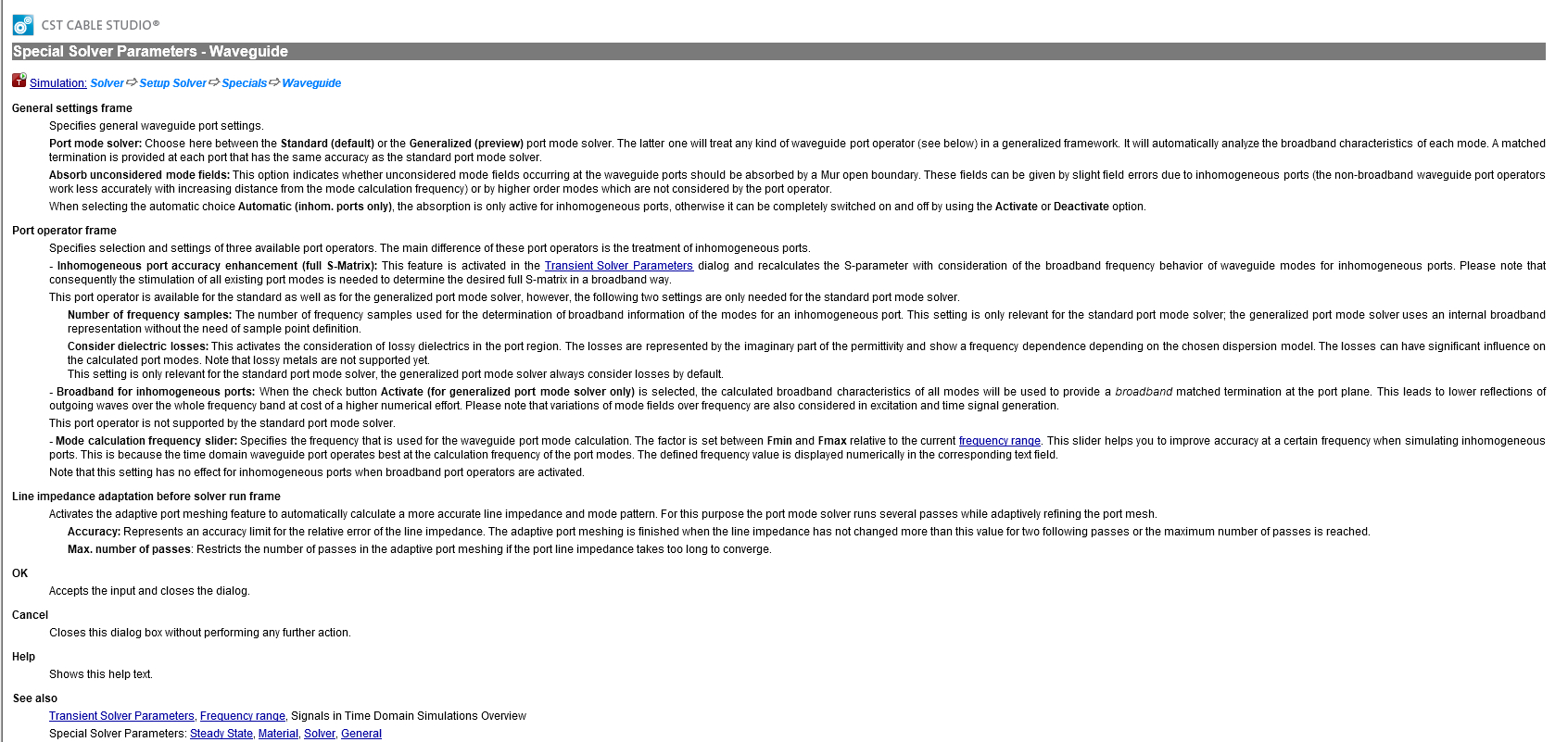

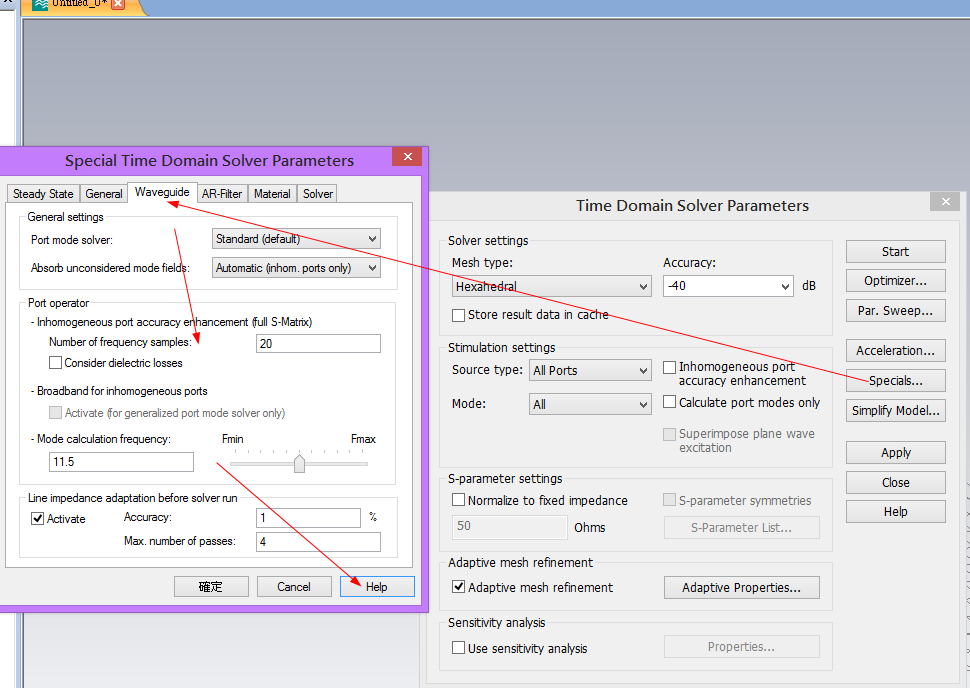

如果这个仿真对你来说是有意义的!?那...你该看看这个...
HFSS或许设置和CST有细微的差别。
额~~张冠李戴....我晕@@
容我道歉一下,分享这个位置有完整的HFSS Help..(是洋文,但是不难懂,有图文step by step)
http://www.mxcad.com/hfss/specifying-solution-settings/606-setting-the-error-tolerance-524
十分感谢回复!
这个很没有意义啊?
是这样的,我要做的其实是金属管内短距离无线传输研究,理论用的是波导模型,其实这个我也不晓得对不对...
仿真的话就想做一些跟损耗有关的分析,是不是不太对呢?
谢谢回复!
用波导模型仿真没错!依你的研究项目来说没有那么复杂
仿真软件仿真时是会计算介质损(空气或是其它填充物)、材料损(波导管材料)。想要知道损耗没有想像中的复杂,原因可能是你还没有理解软件所拥有的能力!
嗯嗯,是这样的,因为我本身既不是学通信的也不是电磁波相关专业的,现在在研究无线这块确实很费劲,因为也没人指导,HFSS这个软件也是学得很不好,现在也就打算只做一些简单的结果就好了
还有一个很白的问题想请教一下你哦,不要嫌弃我哈...这个软件我是真的不太会...
对于圆形波导的话S21是否表示损耗功率呢?之前有看见一篇文章里将S21的值看作是功率损耗不知道对不对,如果不是的话怎样可以直接得到功率损耗的值呢?
我现在想做的就是能够得到当管径大到不止一种模式的波型可以传输时的衰减和管径还有频率之间的关系,单模传输时的衰减常数已经可以得到了,现在卡在不会求解多模传输时的衰减常数这一步,也还没弄清楚怎样求解功率衰减,后面再对粗糙度、不同材质金属的磁导率或者其他可能会对衰减有影响的因素做一些简单的分析,这样的思路是否合理呢?表达不清楚的地方还请见谅哈
既不是学通信的也不是电磁波相关专业的,现在在研究无线这块!这是为什么?又是毕设吗!?
S-parameter 说简单也简单、说困难也很困难。如同欧姆定律一般 (R= V/I), 但是由它来导出的一系列方程式 2张A4纸写不完,因为它是"源"。
S参数有4个表徵:
S21 顺向传导系数 (如你所说可以看做是功率损耗的值,但是它是抵算掉S11反射耗损之后的值)
S11 顺向反射系数
S12 反向传导系数
S22 反向反射系数
-------------------------------------------------------------------
单模传输时的S21/S11/S12/S22 很直觉,没有什么猫腻。
但是在圆形波导内实际上至少存在2个模以上的传输方式,这时候激励端口有必要设成(V/H)双极化,因为传输端与接收端的极化是交错时也会有损耗,常见的说法就是极化损耗 3dB。(这是对向的时候,同向交错时的说法叫做隔离度)
** 红字的部份是你提问想要的答案,多馀的字是我的废话...
做现在这个研究就是为了毕设
也想过换题目,但找不到合适的,这个题目也学习了有段时间了,想想还是决定就这个题目吧,哪怕水一点只要不出原则性的错误就好了...
因为我没有专业基础,所以你的回答我有些还是不太懂...
就你说的我再去看一下相关的东西哈,之后还有什么不懂的东西可能还要麻烦你指导一下了...十分感谢!
