hfss仿真天线求大神分析一下结构
05-08

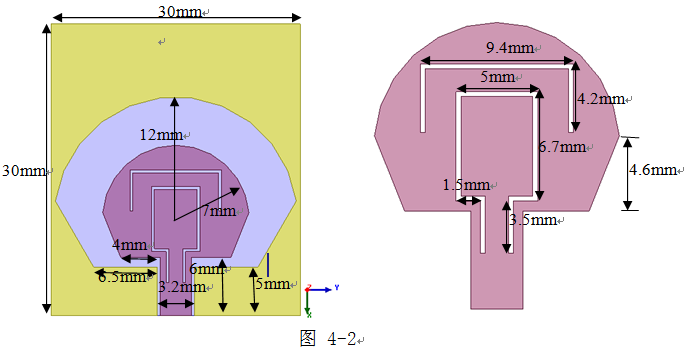

这是一个具有陷波的超宽带天线,但是不知道灰色部分是什么结构和他的材料,有没有大神能够给讲解一下这个天线的结构组成,我想自己在hfss上画这个天线,谢谢
金属透空?只有基材。
2015-06-03
黄色的应是另一面的金属板、通常这才是反射板!(相对辐射体的地板)
紫色的是辐射体:另一面的金属板。
灰色的才是介质板。
所以这是一个双面板叠构!
小编留言:
黄色的是介质板 那灰色的是地板? 紫色的是辐射板?
楼上正解,灰色是金属镂空的基板
小编留言:
就是地板的意思是吗?
