印刷偶极子天线仿真问题

05-08

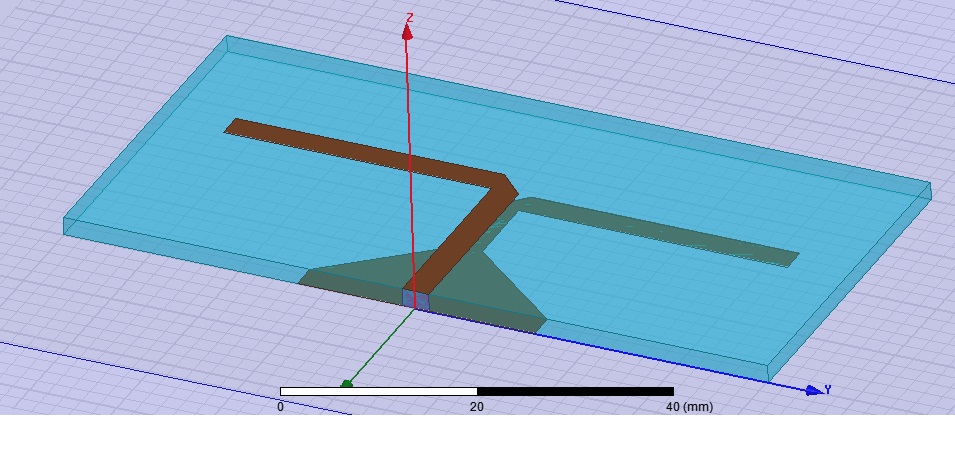

求助:在做双面印刷偶极子天线时
          1.介质板厚度在2mm时驻波比良好,为什么厚度调成0.125mm时驻波比很大?理论上0.125mm可行吗?
          2.贴片没有接地板,和微带天线分析方法一样吗?
          3三角形的微带巴伦为什么只有下边有?
以前没学过贴片天线,书上都是些复杂的计算公式,有没有直观点的判断,望大神们不吝赐教,非常感谢!



具体参数如下:

介质层厚度                H              2

传输线宽度                W1              3

传输线长度                            L1             22

偶极子金属片宽度          W2                   3

偶极子一个臂长度          L2                   29

巴伦三角形侧边直角边长    L3             10

巴伦三角形底边直角边长    L4                   12

微波巴伦长方形部分的宽度  W3                   3

中心频率:1.75G

你介质板厚度改变的同时馈电端口有没有跟着同时变?厚度一旦改变,波长就变了,谐振点也就变了。巴伦的意思就是不平衡到平衡馈电,图上这种馈电形式那一块三条形不仅仅是巴伦的角色,也充当了阻抗变换器的角色。下面的三角形也充当了地板的角色,假如上面也搞成三条形,你馈电端口怎么加?也要搞的很大,最后加工后怎么馈电?另外如果上面也变成三角形,传输线阻抗就变了。

介质板厚度的变化为何波长也会变?波长不是由介质板的相对介电常数决定的吗

我不太懂这个贴片偶极子的辐射方式。如果是微带天线,就会通过金属片的边缘与接地板之间进行辐射;可是这个贴片没有接地板,辐射是不是跟两根金属杆的偶极子辐射一样?如果一样,介质板的作用是什么?厚度怎么会影响贴片的辐射波长?

你可以自己建个最简单的额微带偶极子模型,对介质板厚度进行扫参,你就会发现谐振点在移动

这就是偶极子啊,这不就是相当于把之前的圆柱形的对称阵子给压扁了嘛,只不过这种馈电方式跟传统的不同而已,

偶极子天线上的电流,是单向的,这里假设其工作时是从左向右流动的。
由于介质基板下面是理想地,根据镜像原理,会在地下镜像出幅度相同,相位相反的偶极子,也即电流从右向左流动。
那么显而易见的是,当天线距离理想地过近时,天线上的电流会与镜像天线相抵消,从而无法辐射。当然,这是理论上的,实际情况中的表现情况就是天线无法工作,S11应该是接近于1,也就是功率全反射回了端口。
