S 参数的相位是怎么来的?
05-08
S 参数包含幅值和相位信息,这里的相位指的是什么,怎么算出来的?是不是反射或透射波与入射波的相位差?

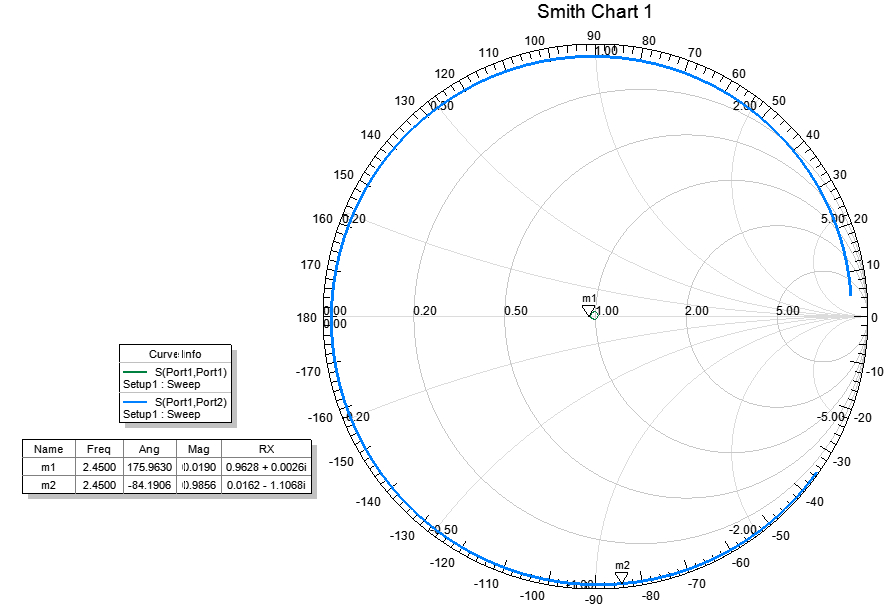

这张图有解开你的迷惑吗!?上半圆 0-180 deg(感抗) /下半圆-180 - 0 deg(容抗)、中分线纯阻抗、左边尽头是short(短路)、右边尽头是open(开路)
电长度360deg 对应一个波长。所以上、下半圆各对1/2波长。
