关于HFSS仿真微带天线的电压驻波比

05-08

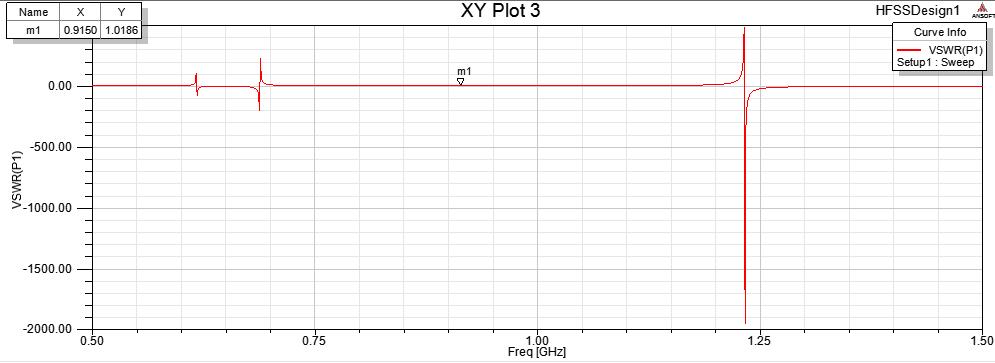

设计了一款微带天线,仿真的电压驻波比图形如下图:



大家对此有什么看法?我看好多的参考资料上,电压驻波比不应该是一条抛物线状的曲线吗?怎么这有点不符合?

仿真没有设置好

空气腔设置有问题,看看你的S11,肯定有大于0dB的,这个不正常。

可我的空气腔体设置很大啊,应该不会有问题吧

可我的空气腔体设置很大啊,应该不会有问题吧。还有,S11总有会大于零的,好多的文献也是,您说,S11只要大于零,仿真的模型就有问题?

会不会是我的频率范围取得太大?我设置的是0.5GHz-1.5GHz的范围。
