关于圆环天线的一个问题

05-08


我在仿真的




时候

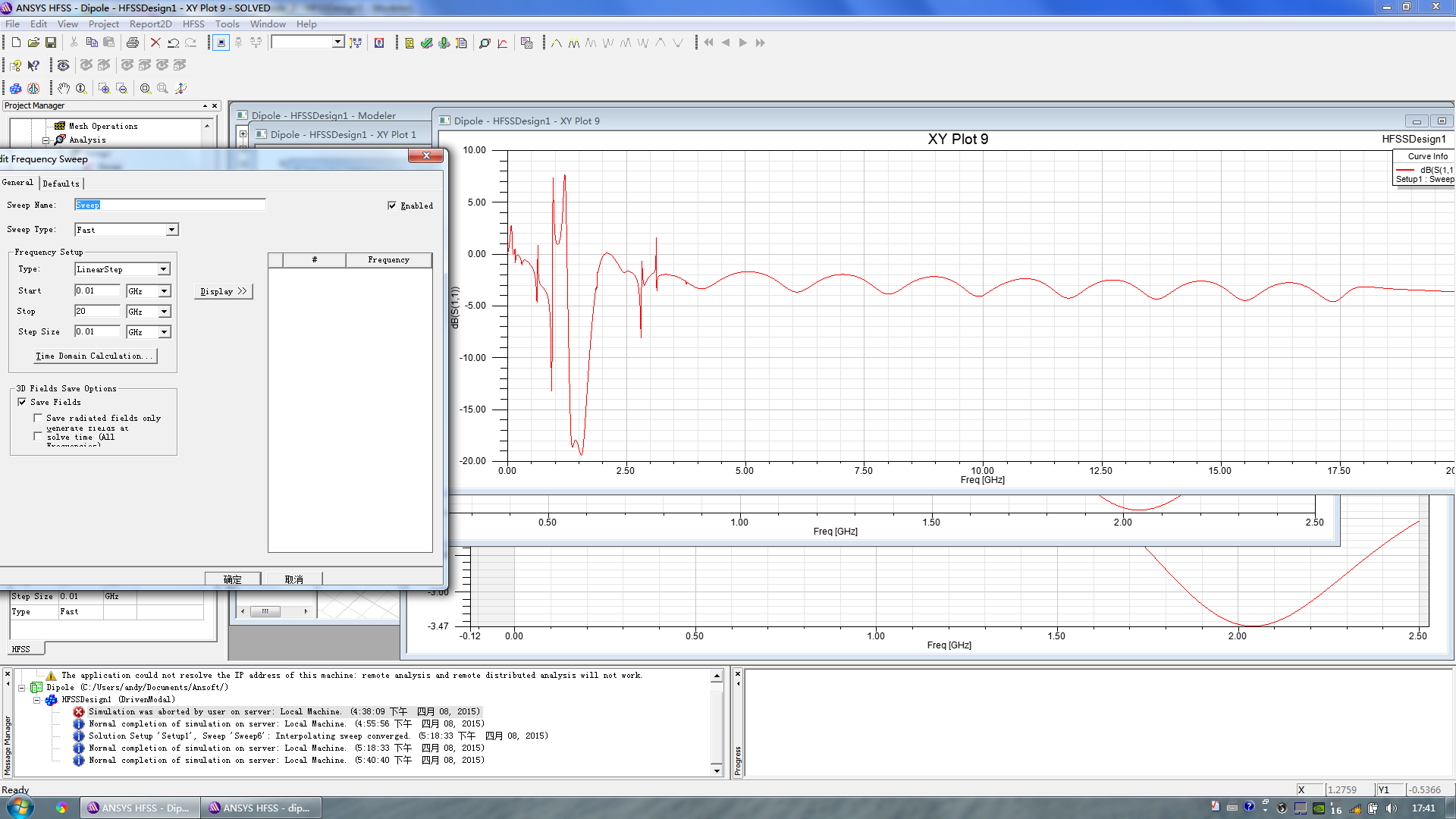

当我扫频0-20G,step size 为0.01G时,在1.5G左右可以看到一个 - 20DB的点
而1M - 10G ,step为0.5M时
却看不到那个- 20DB的点了。
请各位看一下

对不起 ,图有点乱。我是新手
就两个图
一个可以看到-20DB的点,一个看不到

1。怀疑可能是hfss 刨分网格的问题,你可以再算一遍看一下;
2. 扫频时,linear step  算法的问题,最初你设置频点不够密,后边加密后就没有这个问题了,还是以以加密频点计算的结果为准。
3.你可以在1.5G 左右加几个离散频点仿真一下,是否还存在这个问题。

不懂。

你用的是fast扫频算的,而你计算的频带很宽,特别是从很低的频率到20GHz,这个跨度就大了。建议你将频带划分为几个小的频带,在各自中心频率求解扫频
