关于HFSS仿阵列设计主从边界条件、Floquent端口的问题,请高手指点
05-08
最近在仿一个8x8的阵列天线,单元形式是Vivaldi天线。HFSS中可以设置周期边界条件,根据已知单元辐射方向图就可以计算出整个阵列的方向图。目前设计过程中有一些疑惑不是很明确,请大神指点:(问题有点多,希望能耐心看完,谢谢啦)
图1
图3
图5

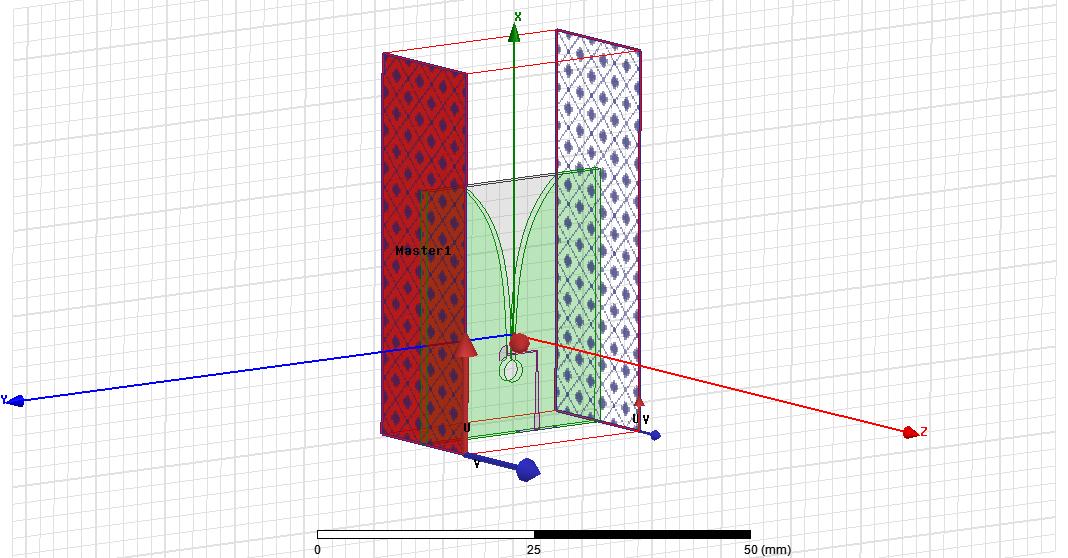

图1是ViValdi单元,8x8阵是沿着y和z轴排列的。
图2是设置主从边界条件的界面。
问题1:天线的一对侧边设置主从边界条件,另外一对(前后面)也需要设置主从边界条件吗?如果不需要是设置辐射边界吗?

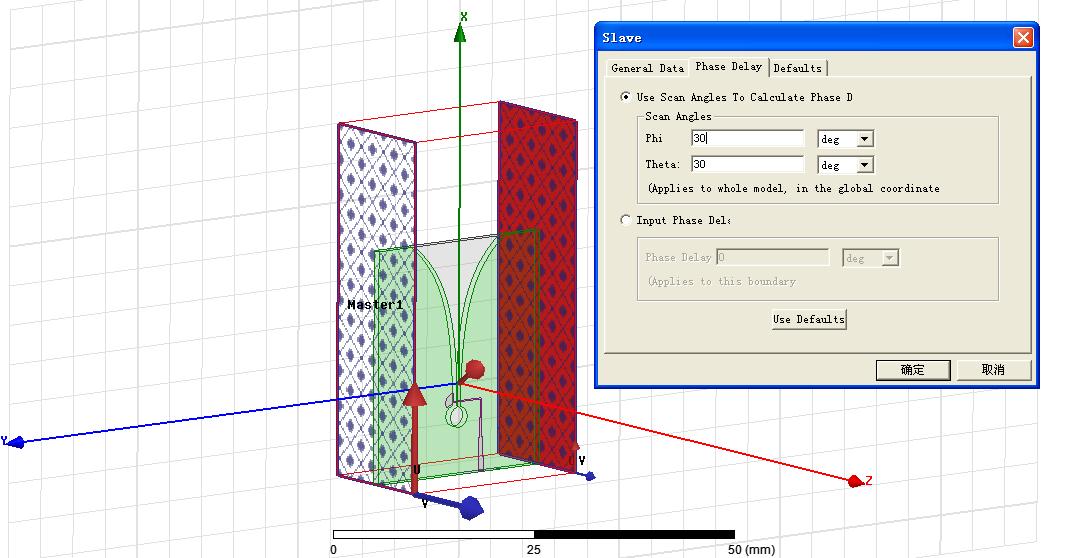

图3是主从边界条件的设置界面。需要定义主从边界条件的相位差,这地方用扫描角定义。
问题2:扫描角定义相位差,假如我设计的阵列天线实现方位角和俯仰角都是±30度的扫描,此处的扫描角phi和theta是不是30度?

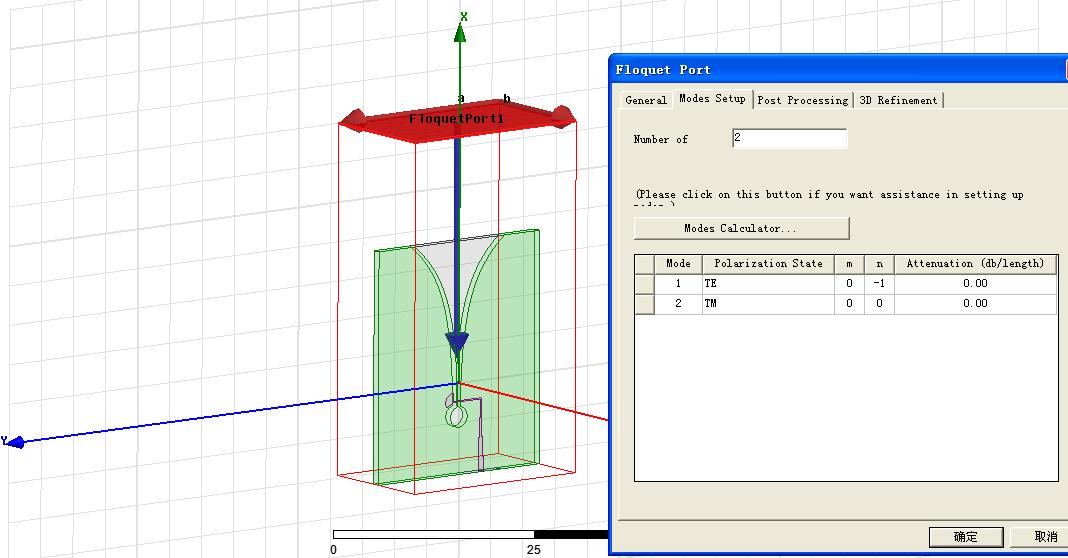

图4是上平面设置Floquent端口,下平面设置Waveport端口。Floquent端口的a/b方向对应着阵列的排列方向。
问题3:端口设置中有个模式设置(Mode Setups),这个里面设置模式个数和对用的TE、TM模式,对于该Vivaldi天线该怎么设置?
问题4:同是该设置界面,Deemed Distance是设置一个波长的长度吗?
问题5:Floquent 端口不像Lump 和Wave Port那样好理解,此端口该怎么理解?

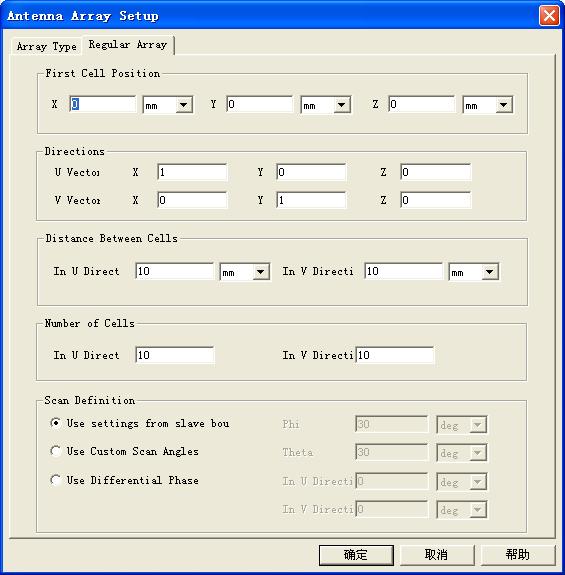

图5是阵列参数设置
问题6:参考书上说Directions是设置阵列天线的排列方向U和V,但是图2中设置的U和V 的方向不是我要布阵的方向(U是沿着x方向的)。这个需要和前面设置的UV方向相同吗?图4中设置Floquent port时就设置过a、b方向,那个方向就是阵列天线的排列方向吧。
图1
图3
图5
图1是ViValdi单元,8x8阵是沿着y和z轴排列的。
图2是设置主从边界条件的界面。
问题1:天线的一对侧边设置主从边界条件,另外一对(前后面)也需要设置主从边界条件吗?如果不需要是设置辐射边界吗?
图3是主从边界条件的设置界面。需要定义主从边界条件的相位差,这地方用扫描角定义。
问题2:扫描角定义相位差,假如我设计的阵列天线实现方位角和俯仰角都是±30度的扫描,此处的扫描角phi和theta是不是30度?
图4是上平面设置Floquent端口,下平面设置Waveport端口。Floquent端口的a/b方向对应着阵列的排列方向。
问题3:端口设置中有个模式设置(Mode Setups),这个里面设置模式个数和对用的TE、TM模式,对于该Vivaldi天线该怎么设置?
问题4:同是该设置界面,Deemed Distance是设置一个波长的长度吗?
问题5:Floquent 端口不像Lump 和Wave Port那样好理解,此端口该怎么理解?
图5是阵列参数设置
问题6:参考书上说Directions是设置阵列天线的排列方向U和V,但是图2中设置的U和V 的方向不是我要布阵的方向(U是沿着x方向的)。这个需要和前面设置的UV方向相同吗?图4中设置Floquent port时就设置过a、b方向,那个方向就是阵列天线的排列方向吧。
小编 我也在做这个天线。
前后左右都要设置主从边界
小编,我也有你以上同样的疑问,不知道你解决的怎样?
还有问题么?
关于1
前后左右需要分别设置周期边界条件,总共需两组Master、Slave边界
不知道还有没有同仁能解答上面的问题?同求呀
1.另外设置辐射边界,可以用PML
2.似的,你可以设置成步长看不同角度扫的结果
3。住模就行TM10和TE10
4.这个看你的边界离天线直接距离。你这里用该是0
5.周期边界,有别于你提的两种,具体看帮助
6。你理解的对
