wave port端口阻抗
05-08
我在仿真高频pcb中的过孔结构，用的是hfss，设置为两个wave port，一个进，一个出，那我现在要检查我仿真的有效性，那么我需要首先检查wave port端口阻抗是否为50ohm，端口的反射强烈吗?我想知道这个应该怎么做?谢谢！

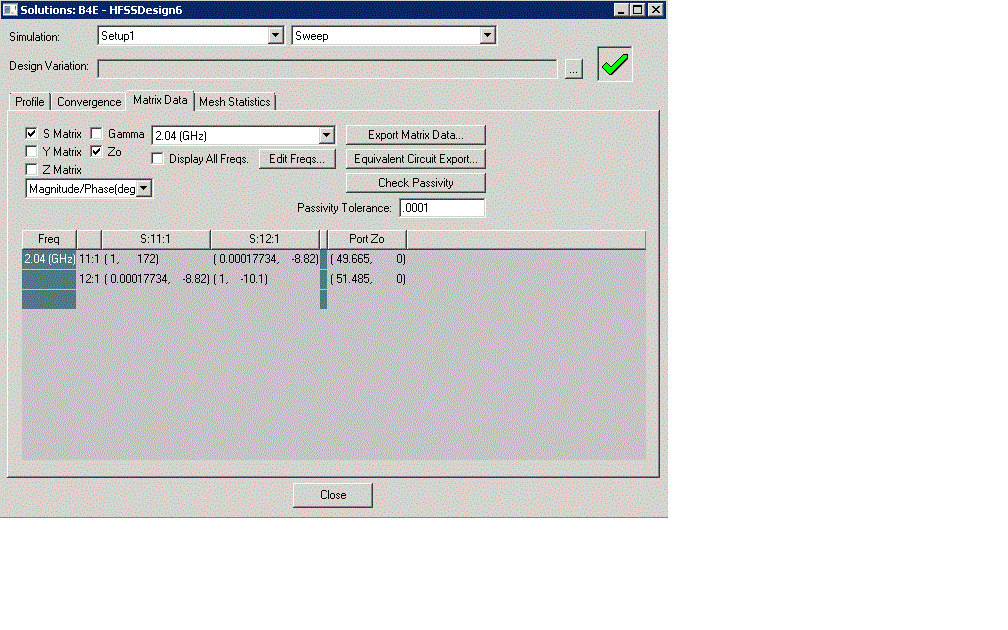

在Results上点右键，选solution data，后面的见图片
谢谢楼上的解答，那请问port阻抗不等于50ohm要怎么改进呢?
同问，期待答案。
自问自答，通过调整port sheet的大小等参数可以改进端口阻抗。
