HFSS    S11曲线这样是怎么回事

什么结构?什么扫频方式?什么求解设置?

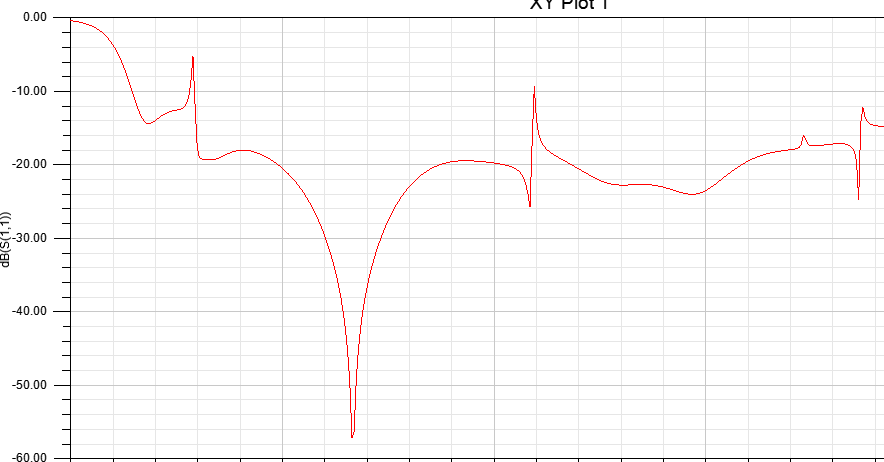

[attachment=67023]这里出现的突然陡峭是怎么回事，对仿真结果影响不?

阻抗没匹配好

s11要小于-20db,大于-20db以上的都被反射掉了。
曲线到最低点时，说明信号在这个频点时产生的反射最小。
曲线太陡，是正常的。信号在走线上会受频率影响，产生不同的反射率。
个人愚见，仅供参考。

补充一下，>-20db的频段，反射率过大，信号的质量会非常的差（不是都被反射掉）

仿真的是什么结构，模型呢?还有你扫频那么宽，才取了301个点有点少啊，建议点数加多点再仿真一下看看。

快速扫频在远离中心频点的地方会仿得不准
