HFSS中圆波导的端口设置问题

    仿真一个介质板插入的圆波导极化器，想看两个端口之间的相位差，为什么我在圆波导的两端分别设置WAVEPORT，为什么有一个告警说要设成LUMPED PORT
    [error] Port refinement, process hf3d error: Port 2 is assigned to an internal face.  Only allowed with lumped ports.. (12:28:29 下午  一月 28, 2015)
    [error] Simulation completed with execution error on server: Local Machine. (12:28:29 下午  一月 28, 2015)

圆波导可能设计到模式问题，你就得用积分线了！

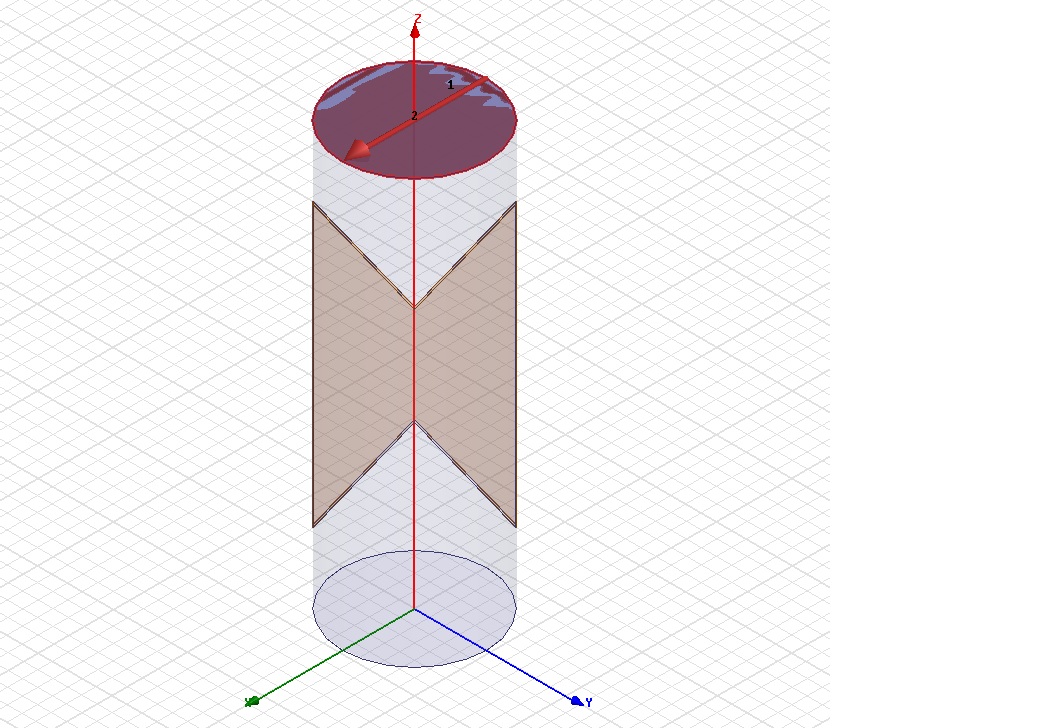

我在每个端口WAVEPORT里设置了两个模式，分别设置两条垂直和平行的积分线，为什么告警呢?

而且lumped port不是只考虑单次模情况，忽略了可能会激发出来的高次模情况吗?那不是只能用波端口

设置两个模型不行吧。

难道要设置十个八个?现在问题是为什么告警要用LUMPED PORT?

你的port2和背景材料接触么?

我是画的一个和上端口重合的面，然后设的波端口

你用的波端口，那么设置积分线  有何用！

想在一个端口波导面上看两个正交模的相位差，不用LUMPED PORT行吗?！。
还有，你是在问别人，你这口气也。别人回答的就算不对也是处于好心帮你，你不至于这种口气。呵呵！以后谁还愿意回答别人的问题！会浇灭别人的热情！

sorry，可能我提问的方式让你误解了，对于回答问题的人我肯定是抱着感激的心态，可能我还是没搞清这两个端口的用法，谢谢你的解答

Wave Port ：用‘场’直接激励的端口，涉及到端口场模式的问题，还有能量传播的过程，模拟的是实际发生的激励状况，所以基本上是‘万能’的。
                   它是一个电磁系统与外界进行能量交换的窗口,它能够到端口的S参数。
                   它是一种典型的传输线型端口，它经常用来设置波导口和同轴线的输出输入端口。
                   它要设置在整个辐射框（吸收边界）的外面；
                   如果在辐射框（吸收边界）内使用这种源的设置，就必须在端口的外边画一反射体（金属底座）以此来确定波的传播方向。
Lump Port ：用‘电压’等直接激励端口，有点实际端口‘等效’的意思，需要指定电压存在的两点。
                  同 Wave port源 的很相似，但Lumped Gap Sources一般设置为电磁系统的内部端口。
                 它可自定义端口的阻抗。它可以用于微带线、波导及平行双导线等电磁系统源的设置。
                 在设置Lamped Gap Sources时应注意两点：1.用户定义的端口阻抗不能为零或负数，2.此端口只允许单模传输。
                另外，还必须设置积分线。
               它的设置和Wave Port基本一致，只是Lumped Gap Sources需要设置阻抗和电抗。
所以积分线一般的作用有：1.可以指定电场的参考方向，积分线的箭头指向就是电场的正方向
                                      2.设置积分线作为电压的积分路径，计算端口电压，进而计算由电压形式定义的端口特 ..
                                      3.某种波导的模式设置  等问题

不是告警你要用lump port,而是说只有lump port可以定义为内部端口。你定义的waveport是否并非在模型最外面?
