分享:八木天线的CST仿真与优化

05-08

分享:八木天线的CST仿真与优化

转载


?摘要:本文主要讲了用CST来对八木天线进行仿真与优化,对于软件初学者来说再好不过了,每一步都有操作截图。


设计目标:

(1)天线谐振在f0=315MHz;

(2)天线方向性系数>8.5dBi;

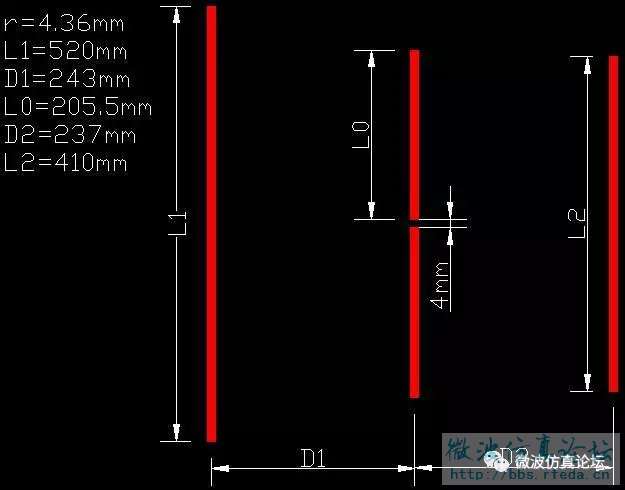

  • 初始尺寸



  • 启动CST仿真软件

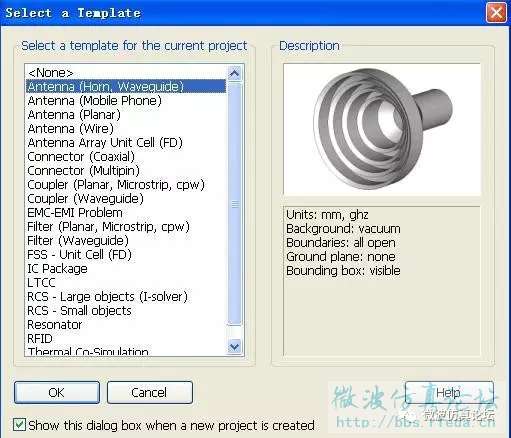

  • 模板选择

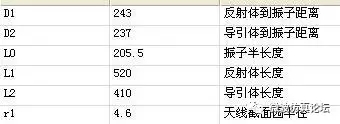

  • 输入参数

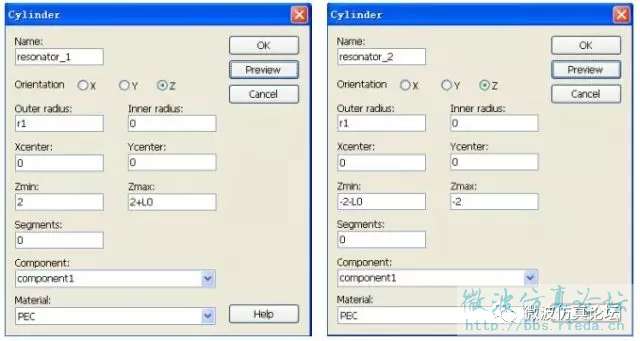

  • 创建天线振子

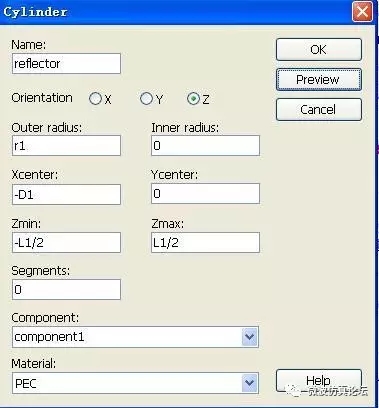

  • 创建反射体

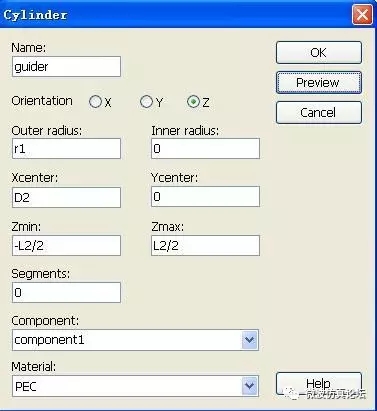

  • 创建导引体

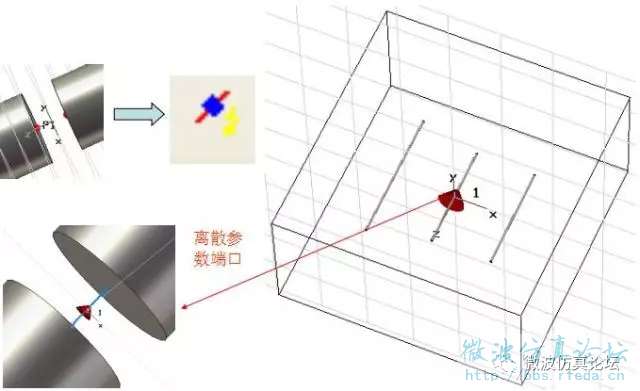

  • 赋离散端口

先选中间隙上下圆端面中心点,再点击赋离散宽口的命令

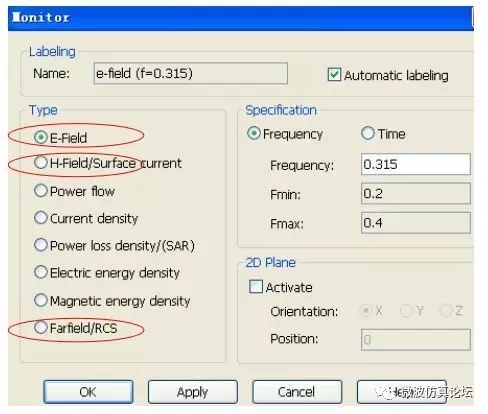

  • 设定电场、磁场、远场等监视器

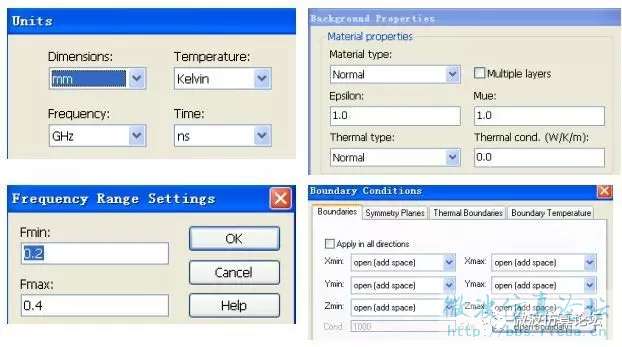

  • 确认单位、背景、频率、边界等设置

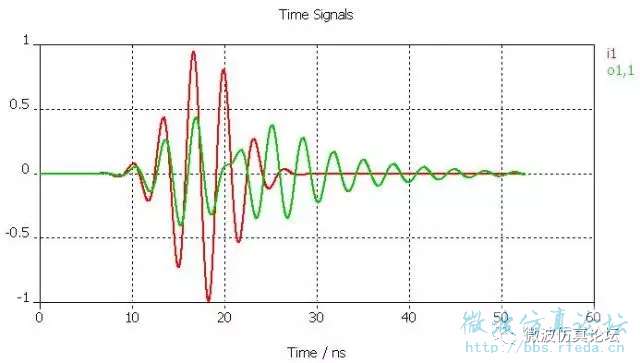

  • 端口时域信号观察

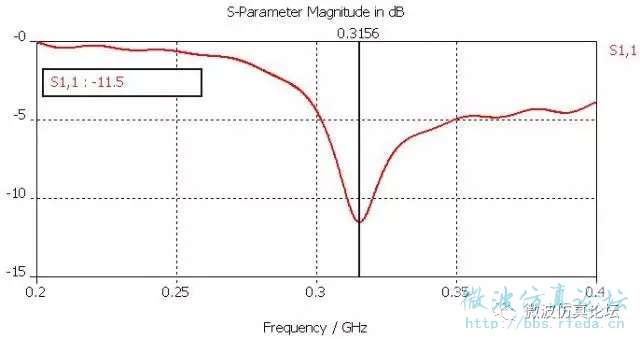

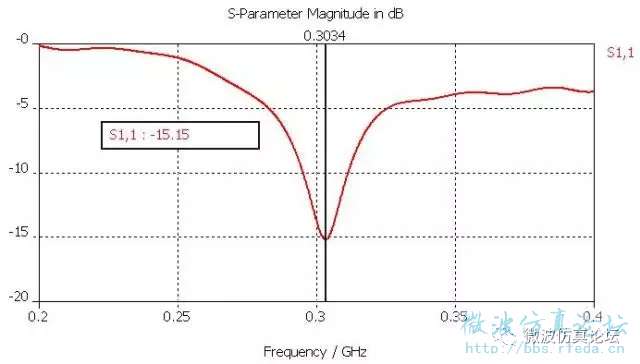

  • 反射系数S11的观察

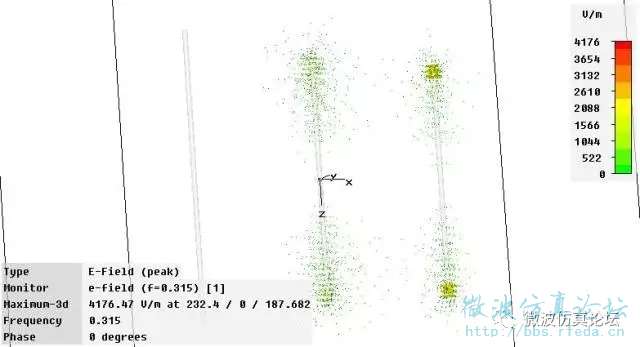

  • 电场观察

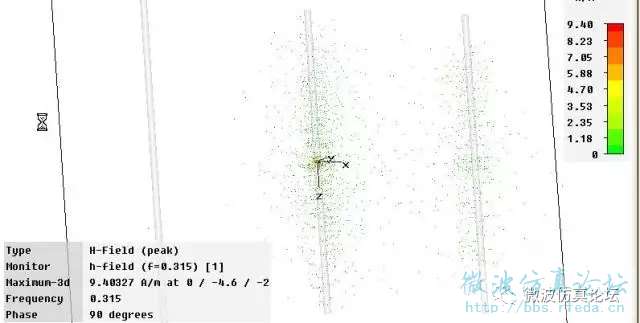

  • 磁场观察

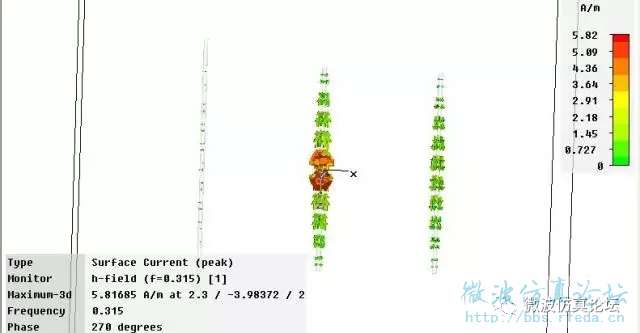

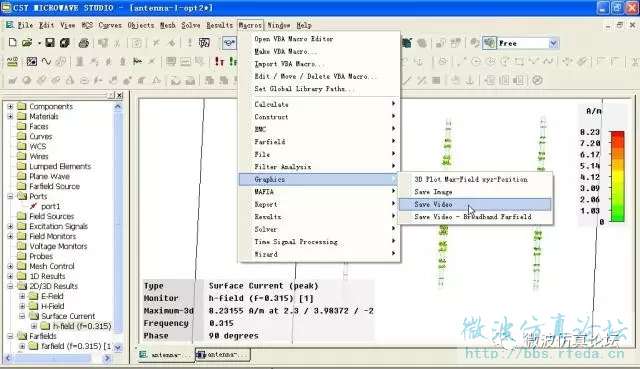

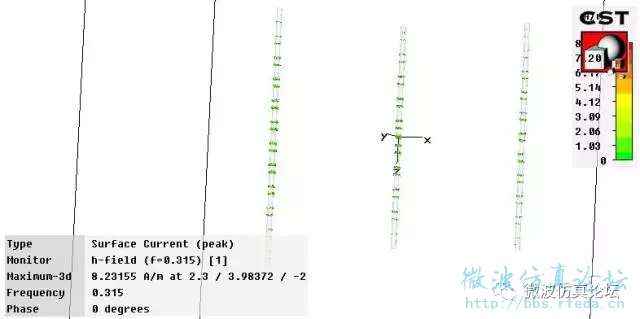

  • 表面电流观察

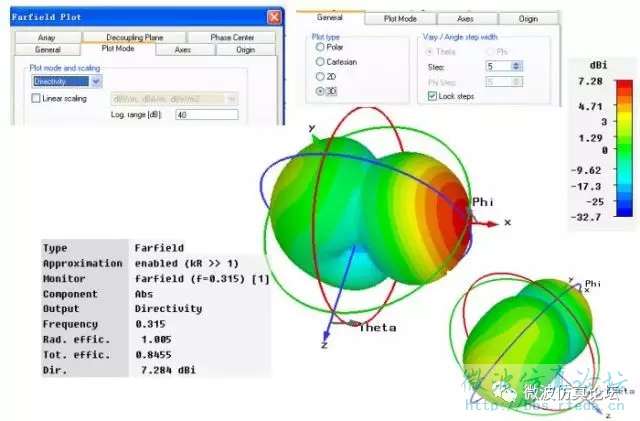

  • 3D远场(方向图)观察

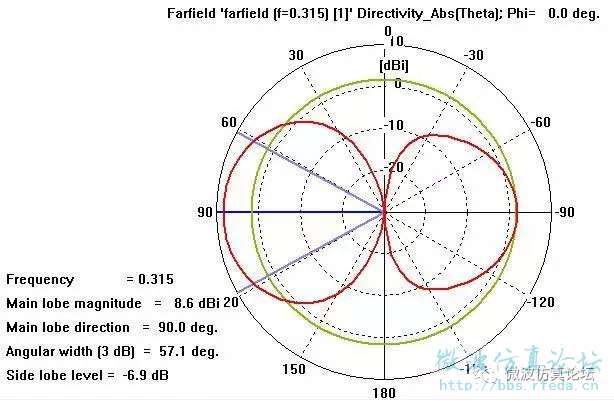

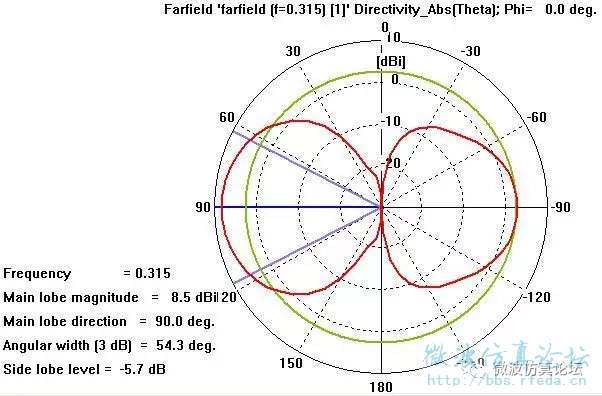

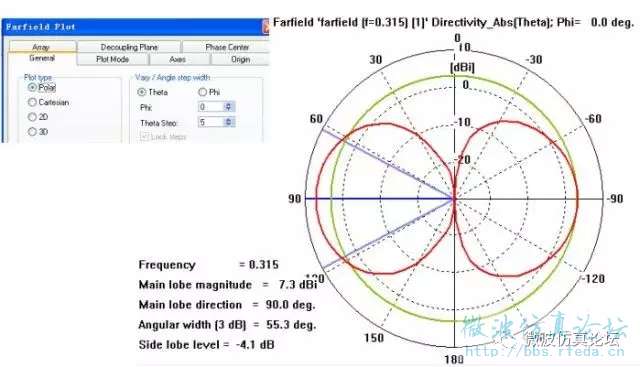

  • E面(xz面)方向性观察

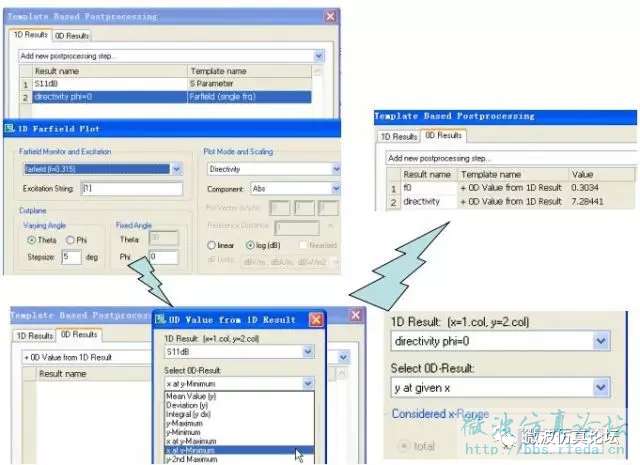

  • 提取谐振频率和最大方向性系数

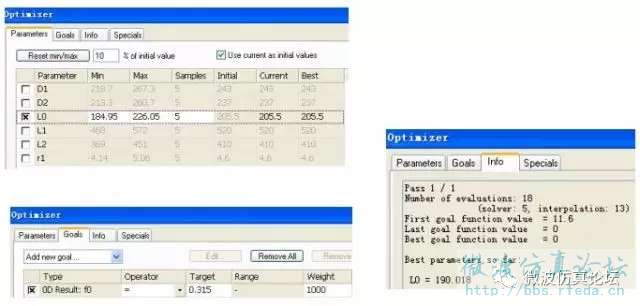

  • 先优化谐振频率f0



  • 优化的谐振频率f0



  • 再优化方向性系数

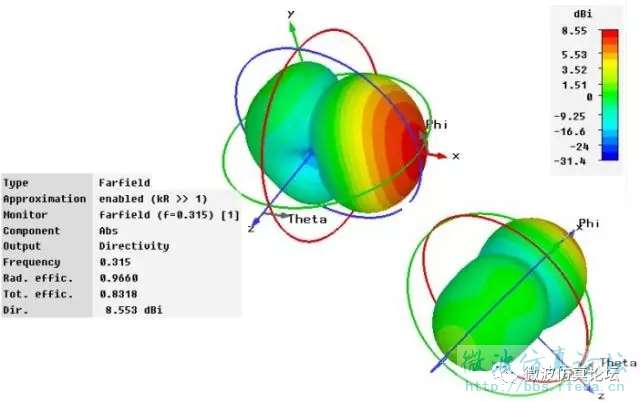

  • 优化的3D方向图



  • 优化的方向性系数

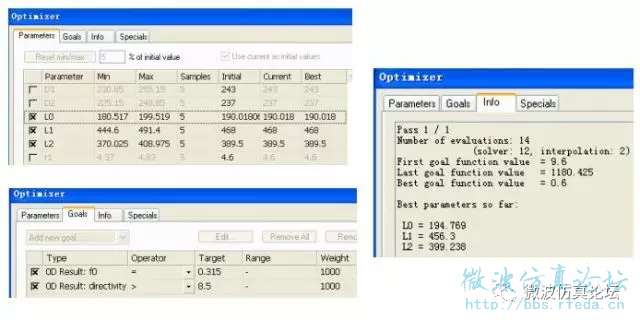

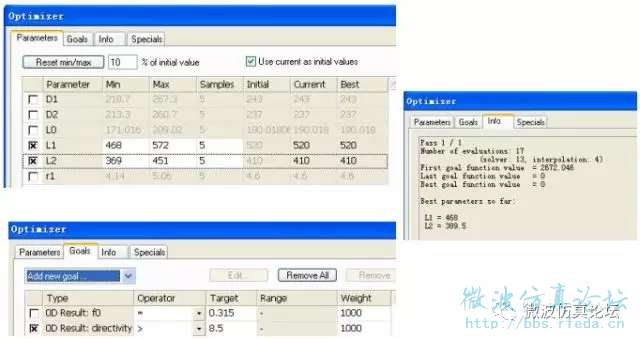

  • 最后,同时优化

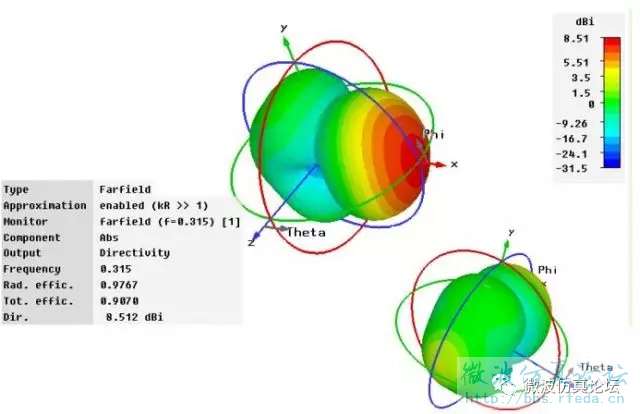

  • 最终优化后

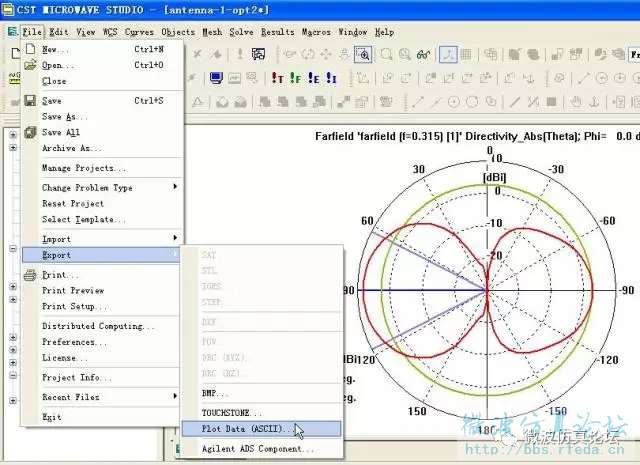

  • 数据的导出
