后处理模板基准线如何设置呢?
05-08

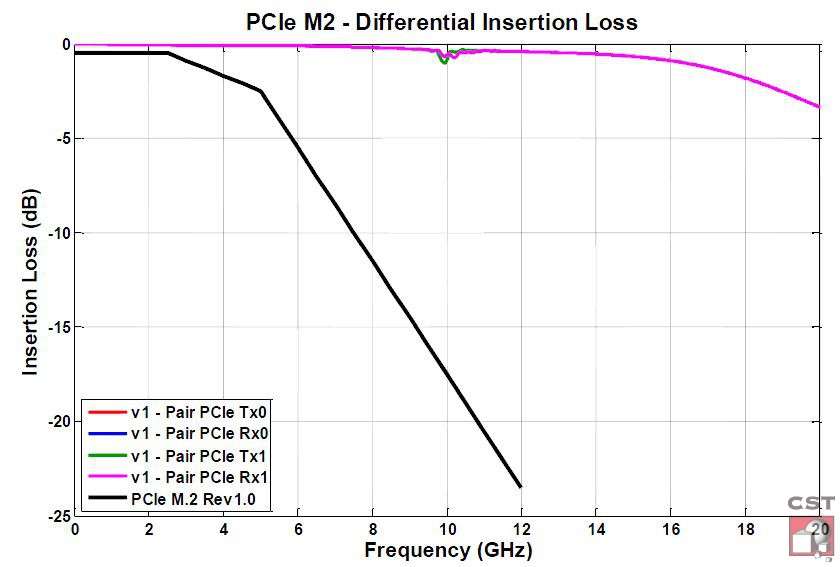

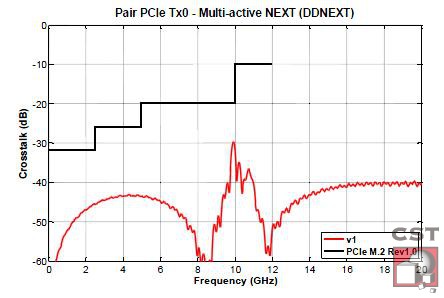

后处理模板基准线如何设置呢?是输入的?还是可以在软件后处理里面设置,从那里开始呢,如图片黑色线。
2. 選取1D的資料夾或是你要擺放的資料夾後,在CST的Post Processing 裡面的Import選項的Import Result Curve from ASCII File將資料導入
3. 將輸入的資料右鍵點選Curve Properties將Real改為dB
4. 結果<S參數的部分可以忽略, 只看Impoet>
我也想要知道 ^^
hefang坛主,我想问下类型一楼的这种标准线可以在CST后处理里面设置吗?
我附了一个档案,可以帮忙看下设置这条曲线的方法吗?
坛主,CST里面后处理,这种规格线怎么设置的呢?
Limit Line設置

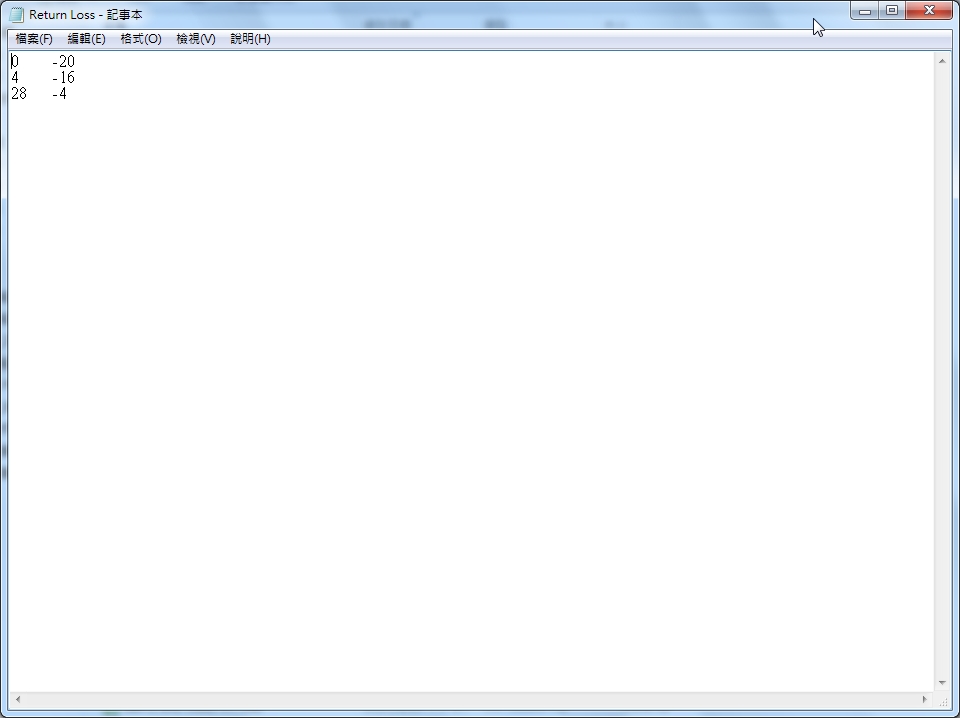

1. 在資料夾建立一個筆記本, 裡面的資料請按照規範輸入(前面的值為X軸, 後面的值為Y軸)存檔

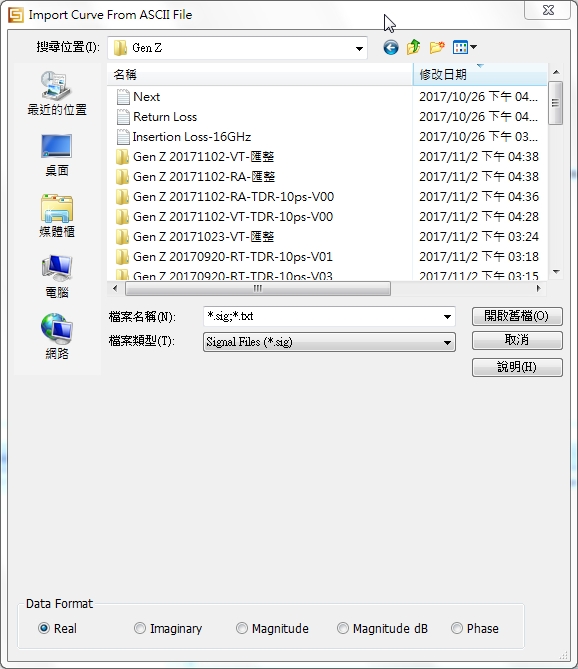

2. 選取1D的資料夾或是你要擺放的資料夾後,在CST的Post Processing 裡面的Import選項的Import Result Curve from ASCII File將資料導入

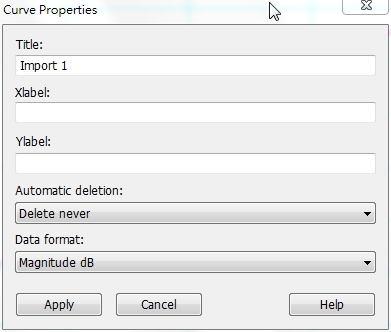

3. 將輸入的資料右鍵點選Curve Properties將Real改為dB

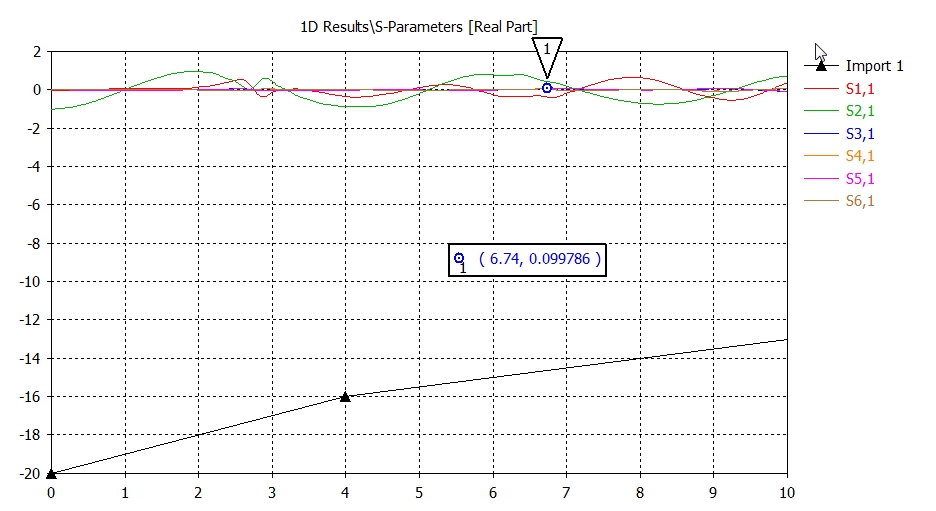

4. 結果<S參數的部分可以忽略, 只看Impoet>
感谢小编,可以加你的QQ聊下吗?我的是:214523768
我現在都用微信
wechat ID : jason19781213
