求助如何通过pcb工作室获得pcb的.rsd表面电流文件然后导入微波工作室仿真
05-08

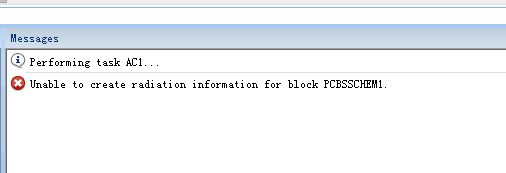

这个问题对于大神们来说可能是的小问题,但是帮助文档我也看了,不知道是哪里的一个细节没注意到,总得不到想要的pcb表面电流文件。我的设置如下。模型就是cst自带的信号仿真例子,周围有用cst2013的,在modeling这部分有一个export compact model可以设置场监测模块。但是我是2015版本,这个没有找到。我按照下面的设置仿真,老是显示unable to create radiation imformation for blockPCBSSCHEM1。已被困扰很久了,求大神帮忙答疑解惑。非常感谢!

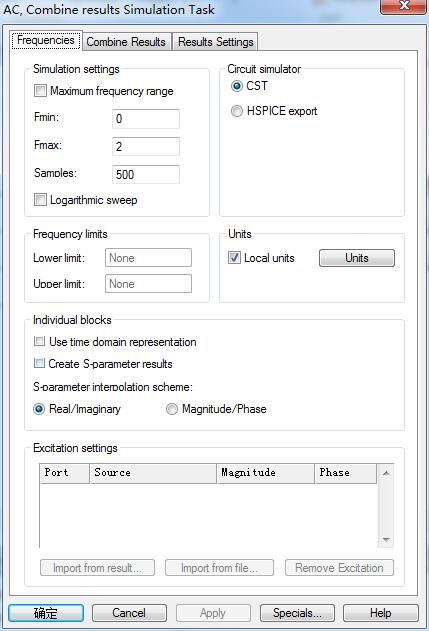

然后新建一个AC task
然后update就可以了
可能有人觉得这个是一个小问题,一下就解决了。但是我确实被困扰到了,而且这种感觉很不爽。在网上搜也有相关问题,但是没有可以解决我困扰的答案。帮助文件也仔细看了很多,有很大收获,但是对于pcb,电路的知识很匮乏,有的地方像引脚什么的也不是很容易理解。虽然我把详细步骤贴上来了,但是我也同意学习软件,不会的时候自己也要学会看帮助文件,这个很重要,同时,作为一个新手,有的地方为什么这么设置。它的道理我确实也不明白!

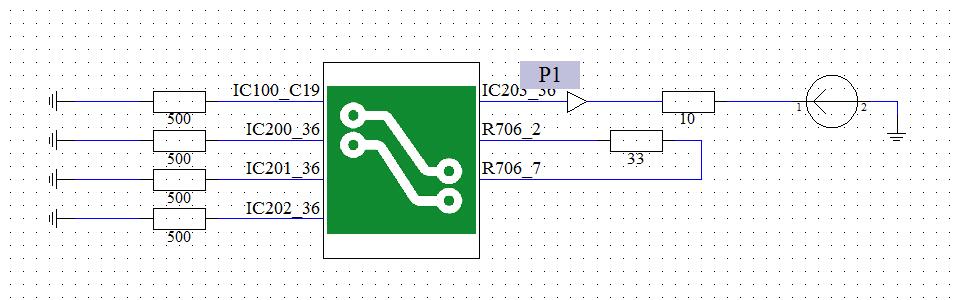

我后来又想了一下,觉得可能是我电路连接不对,但是因为对电路没有研究,所以我把图贴上来,希望大神帮忙看看哪里连接错了

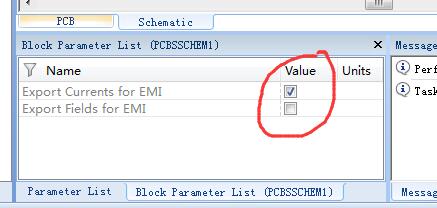

问题已解决,是一个很细节的地方,没有注意到,问同学解决的。但是具体为什么这么设置还没想明白,因为不搞电路,pcb具体的引脚和物理含义不明白。这里只把我的仿真流程贴出来,让之后的同学做一个参考,对于pcb工作室入门还是挺好的,如果能有大神解释为什么这么设置就更好了。
我具体做的是想通过pcb工作室仿真cst自带的signal integrity例子得到pcb表面电流数据文件,后缀名为.rsd,然后把这个电流文件导入微波工作室作为激励源,考虑进一步的EMC仿真。

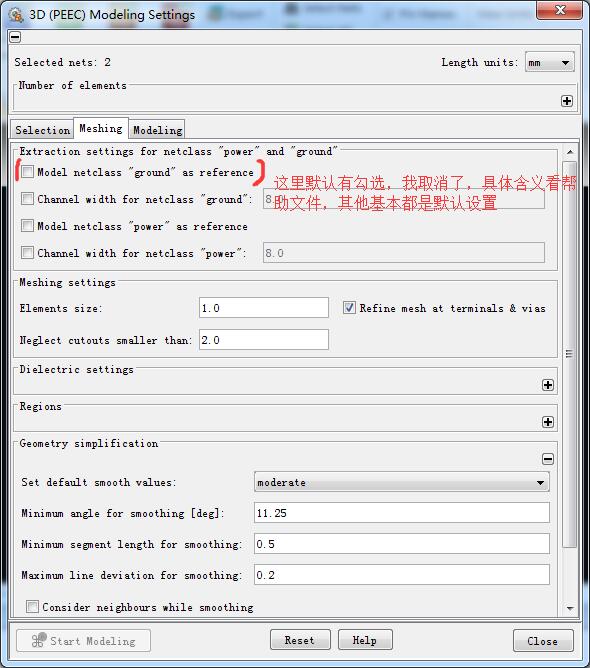

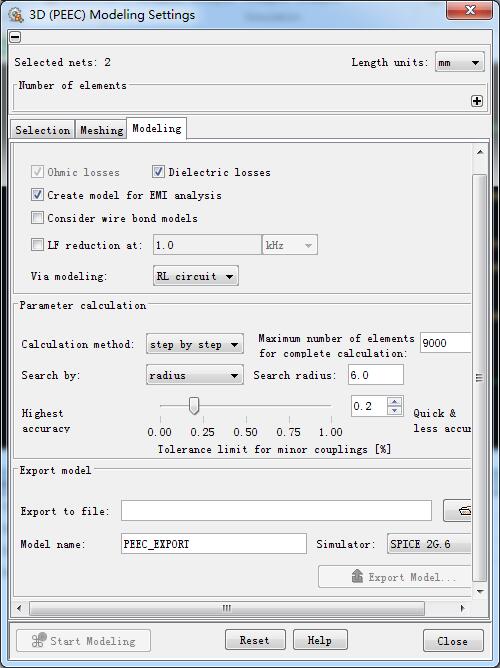

1. 打开signal integrity例子,Modeling→3DPEEC,作如下设置

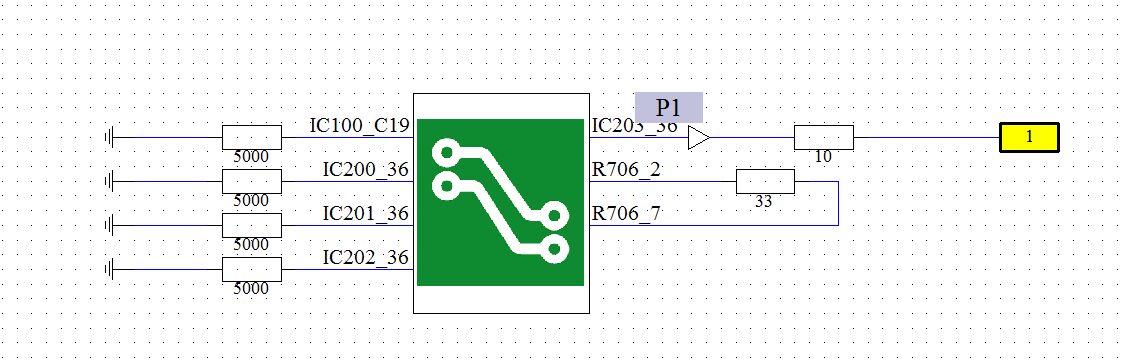

然后进入Schematic,连电路,如下
然后新建一个AC task
然后update就可以了

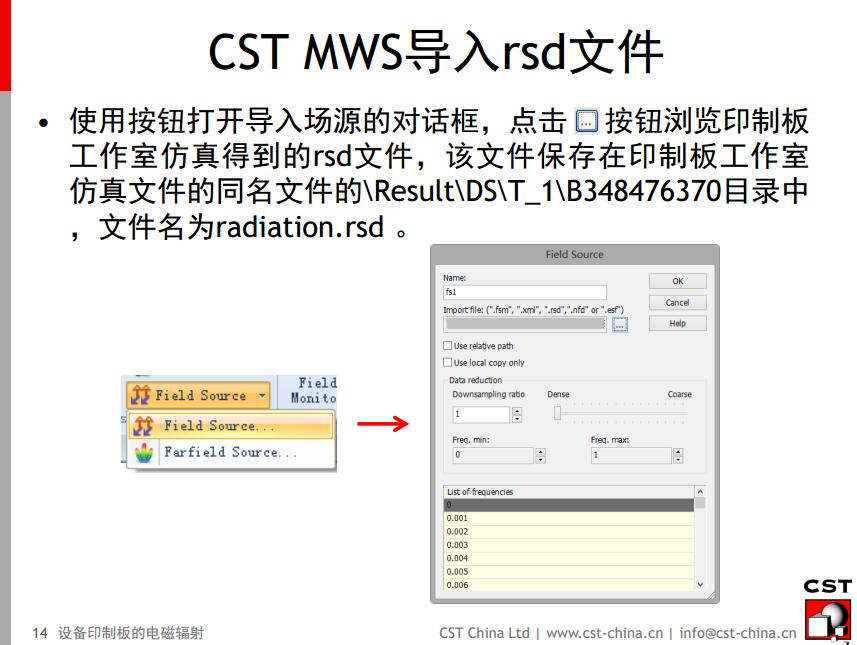

然后,打开微波工作室导入表面电流文件
可能有人觉得这个是一个小问题,一下就解决了。但是我确实被困扰到了,而且这种感觉很不爽。在网上搜也有相关问题,但是没有可以解决我困扰的答案。帮助文件也仔细看了很多,有很大收获,但是对于pcb,电路的知识很匮乏,有的地方像引脚什么的也不是很容易理解。虽然我把详细步骤贴上来了,但是我也同意学习软件,不会的时候自己也要学会看帮助文件,这个很重要,同时,作为一个新手,有的地方为什么这么设置。它的道理我确实也不明白!
