关于RCS仿真输出结果的问题！可以有偿

05-08

分类：RCS仿真求解
问题：
我现在对一个物体用CST仿它的RCS，用的射线跟踪法，A算法求解的，扫频从8G到12G，入射角45度，方位角0度90度，最后得到多组结果。

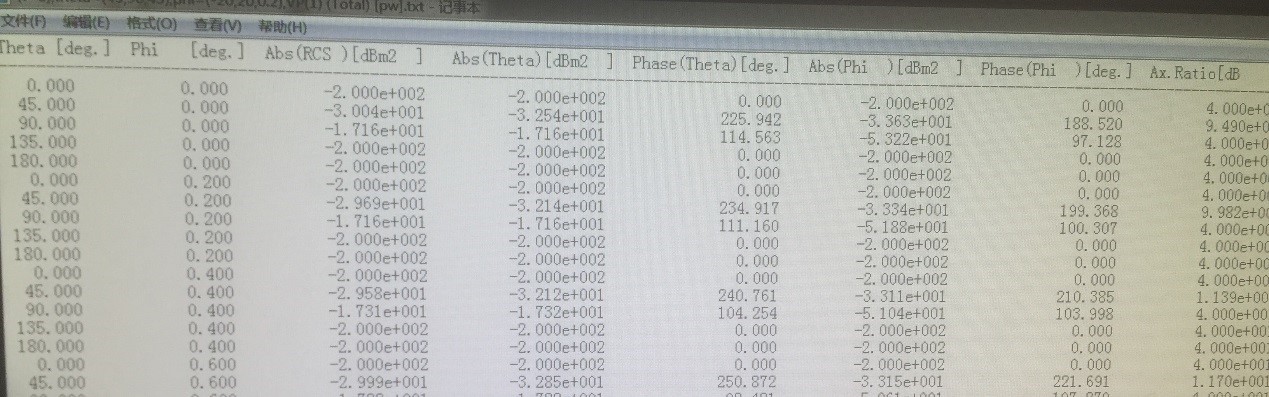

通过那个export的plot ascii，可以输出一个结果，如图1所示，结果包括入射角方位角，RCS值，入射角方向和方位角方向的RCS两个分量，还有两个方向的相位值。

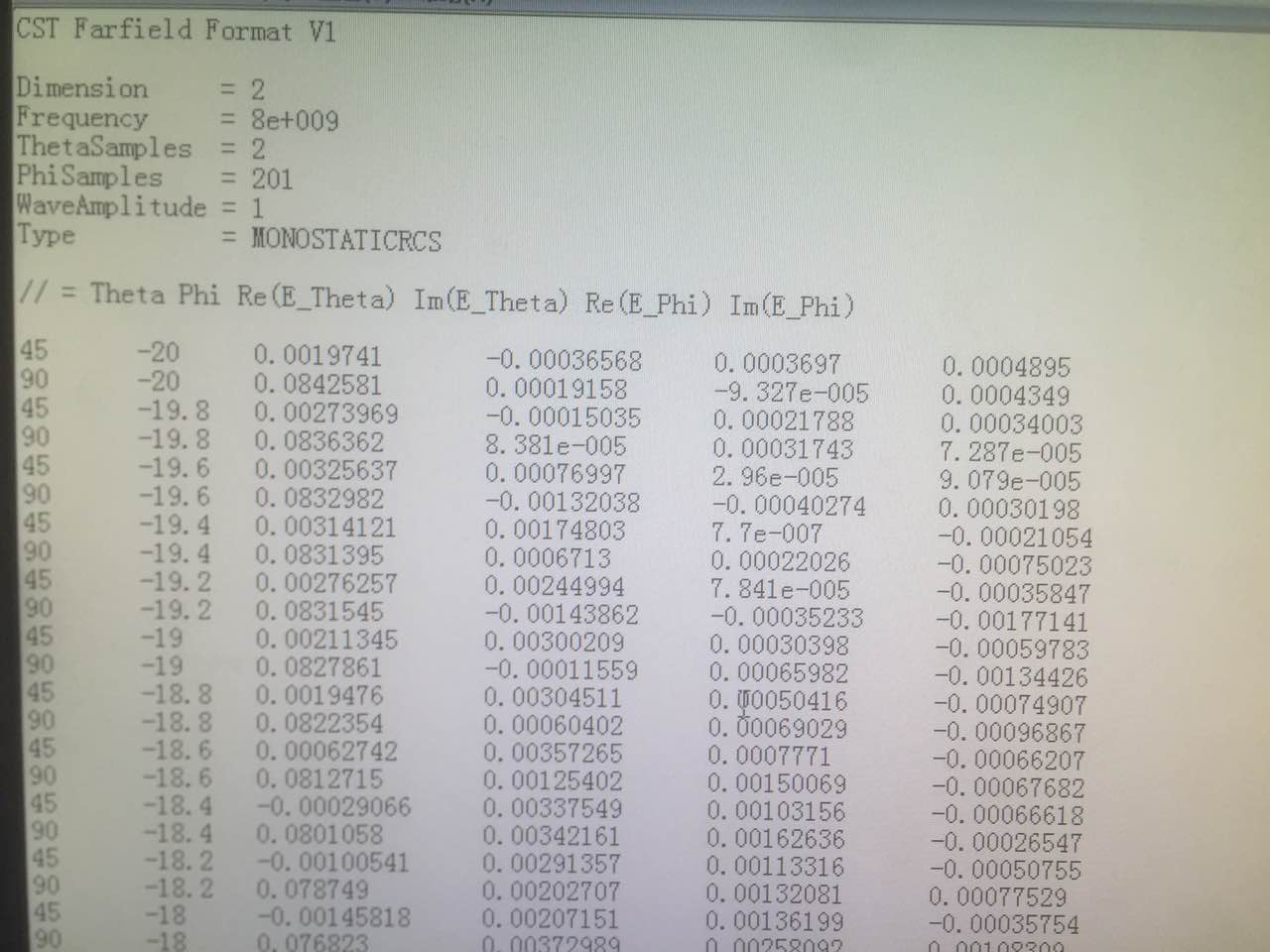

由于输出比较耗费时间，并且占内存比较大，考虑cst本身结果保存在result文件夹下面，打开后如图2所示，包括方位向电场强度和距离向电场强度的实部虚部。
现在我需要做的是从图2转的数值转换到图1，而且肯定是可以转换的，RCS的幅度我可以求出来，就电场强度的平方乘4pi，但是相位我用arctan求解对不上，而且也没有什么规律，所以请教一下，怎么通过电场强度，转换到图一的幅值相位。
