CST怎样查看扫参结果

05-08

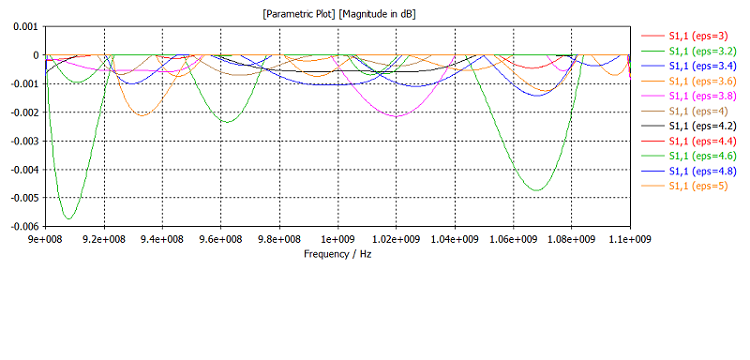

本人初用cst，得到模型某一频段S11数值，和变量不同值下的结果，如图所示，现在不知怎样才能得到某一固定频点时s11随变量的变化曲线?

是这个吗！?

能不能直接通过对仿真结果的处理画出横轴为变量纵轴为s参数的曲线呢

点击“Post processing”中的“Template based post processing result templates”，然后选择“S-parameters”,“S-Parameter(0D)”，在弹出对话框中选择type:Mag(dB),output:1,1,input:1,1,Frequency point中输入你要的频率。OK。仿真选择 Par.Sweep，添加你要扫描的参数，扫描完成后，S11随该参数变化的曲线在Tables下的0D Results里

已经解决了谢谢
