CST菜鸟求助CST算一块介质板的单站RCS设置问题

05-08
问题是这样的:需要计算一块长方体介质板的单站RCS,角度为介质板法线以及旁边5度之内,步长为0.2度。个人设置的流程是打开模板,先建好模,想使用macros-slover-RCS-calculate monostatic RCS来计算。因为这个设置里面theta角是固定的,想要扫描0-5度的话就将板放置在XOZ平面,平面波设置为(0,-1,0)。然而结果树中monostatic RCS没有图像。请问下各位大神应该怎么设置啊?帮助文档那个飞机也看了,还是没有头绪。

如果用IE求解器,可以不用micro,直接在求解器内设置单站扫描

是这样的,IE的话不如直接用FEKO呀。就想用时域和频域比较一下。

是这样的,IE的话不如直接用FEKO呀。就想用时域和频域比较一下

原来如此,我也是很久以前的版本用过时域,和现在不太一样,是不是需要设置远场和后处理,你可以试试看。

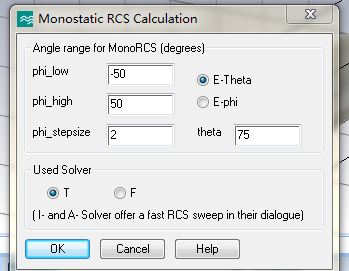

那样设置是有的[


,CST2016版本
