CST中薄导体的网格处理
05-08

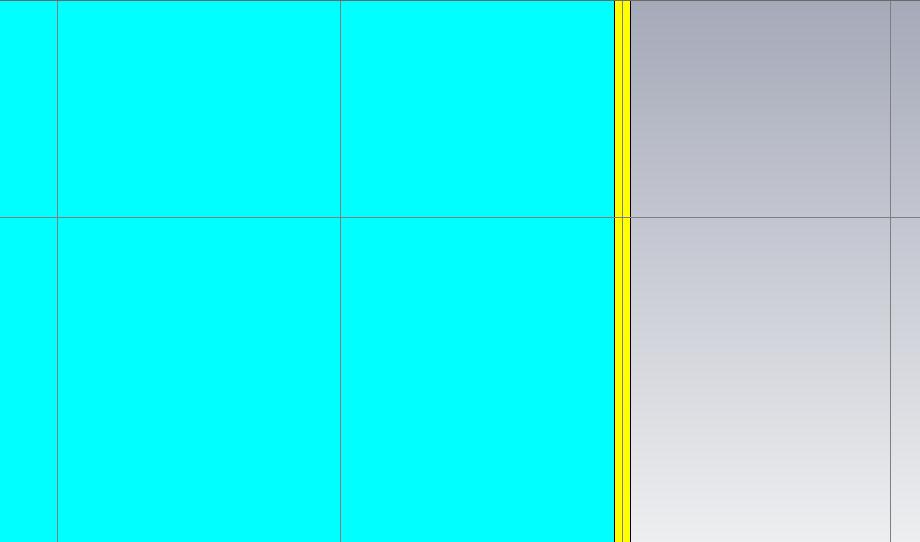

在网格剖分的时候只能在导体边界或者中间有一个网格。如下图(绿色是介质,黄色为金属)
有人有类似的经验,知道CST对该种网格对此会做何种处理吗?是认为导体在网格剖分处无限薄?还是说CST会认为导体占据一个网格的厚度呢?
有个实例
也许对你有帮助
有人有类似的经验,知道CST对该种网格对此会做何种处理吗?是认为导体在网格剖分处无限薄?还是说CST会认为导体占据一个网格的厚度呢?
没试过,不过.. 可以参考Help文档
有个实例
也许对你有帮助
3Q我去翻翻看
小编解决了吗?CST对这种很薄的结构是如何设置的,不知道所谓的PBA技术会不会对它进行处理呢?
