微带二功分器问题
05-08

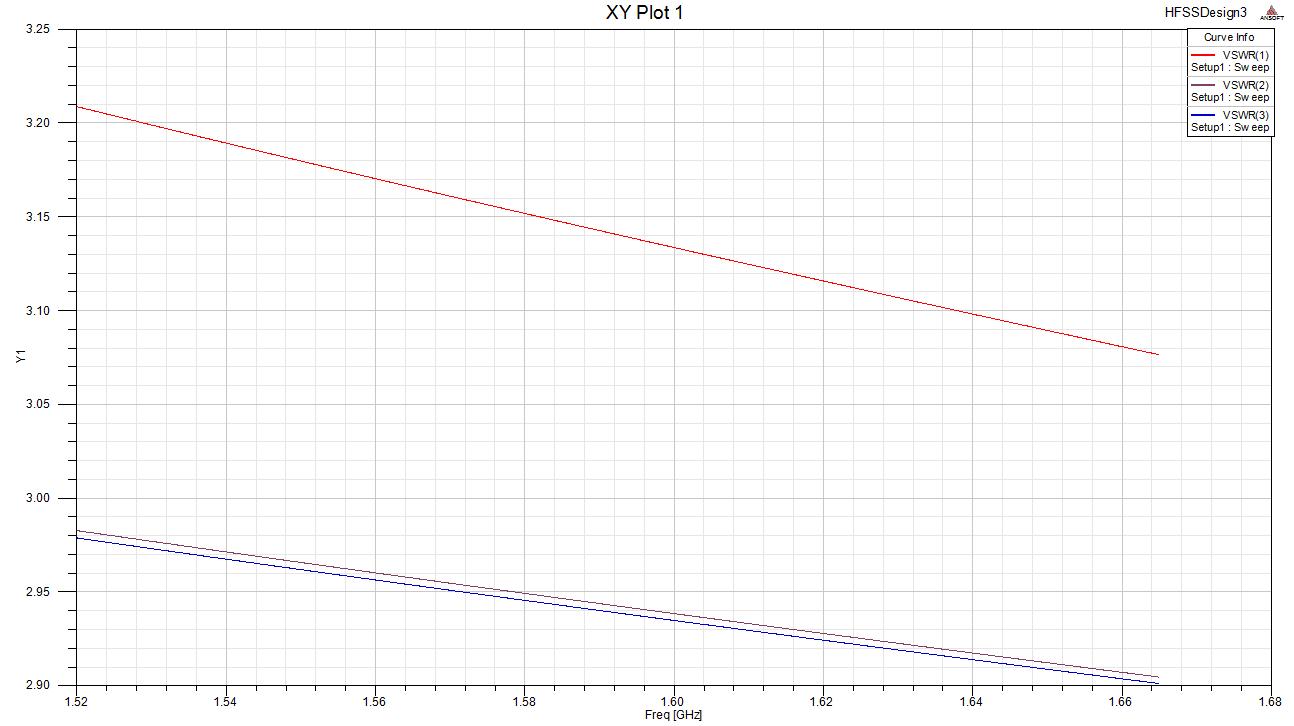

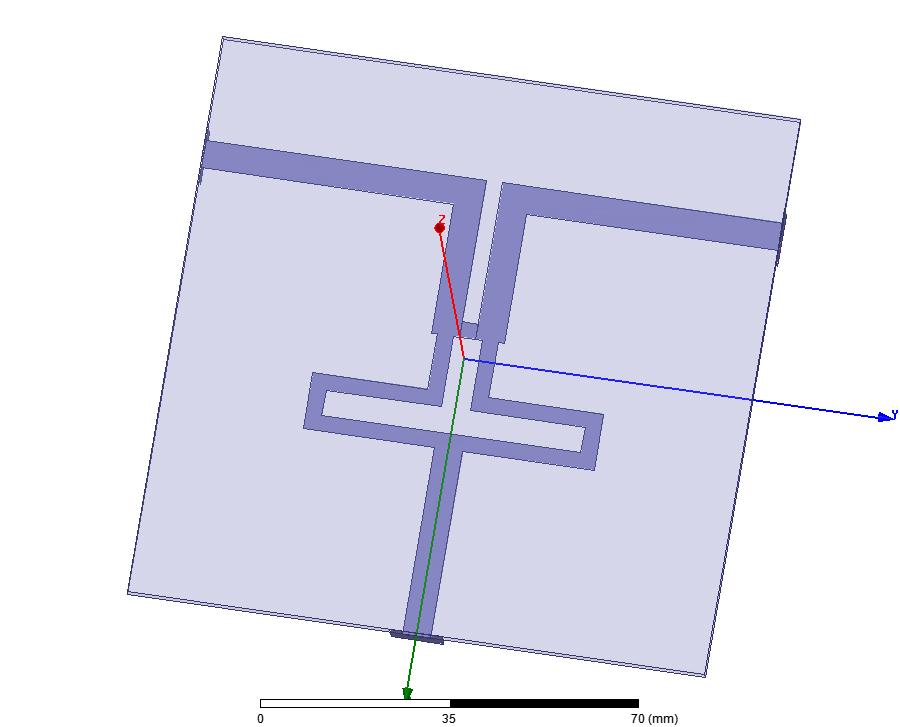

微带线宽度,阻抗匹配都算好了,想问一下驻波为什么会是这样的
定期啊 顶起
折弯处切角都没有,你是纯新手么?
影响很大么,我想先看看趋势
影响很大么,我想先看看趋势 。
相当大。
你阻抗是按照50欧姆算的吗?
1/4波长度阻抗不一定是50欧姆哦!
材料问题吧
no、no、no.....可能大家都想错了!
是sweep频宽太窄吧!? (1.68GHz - 1.52GHz)160MHz的频宽?
又那个"电阻器"是电阻吧?还是跟微带线一样是"PEC或Cu"?
扫频带宽太窄。切角不会影响很大!那个隔离电阻可以先不加
1. 隔離電阻位置調整
2. 微帶線折彎處採用截角
