hfss中设置lumped port时terminal包含不导电边缘的报错

05-08

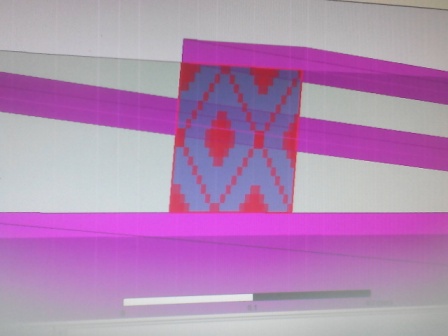

我用HFSS 13做差分过孔的仿真,我是如图设置的激励,


红色部分为铜,上面是导线,下面的基板是金属层,透明框内为介质,菱形格子是设置的lumped port,终端也是在这个面上,check通过了,但是求解报错:
“port refinement,process hf3d error: Terminal in rectangle1_T1” on port lumped Port_In_1 contains a non-conducting edge. The terminal may need to be assigned manually.
是我的设置出错了吗?我的PCB板仅由过孔以及传输线连通,会不会是由于没有设置地孔之类的原因呢?

应该是terminal设置的面出错了,那么正确的应该怎么设置呢?求教啊

东西弄明白了,原来设置lumped port设置terminal最好是根据参考地自动生成的
