HFSS仿真结果中Z11的实部和虚部各代表什么

05-08

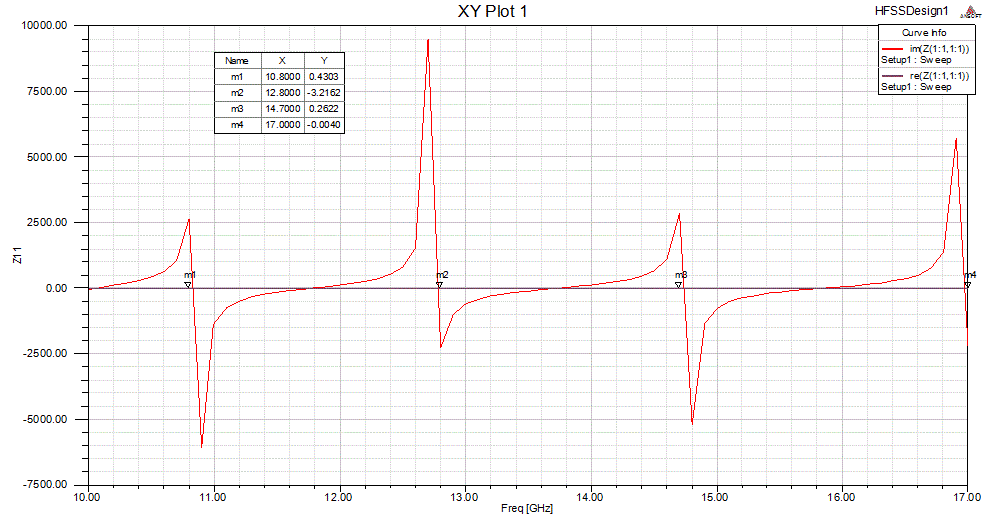

HFSS仿真结果中Z11的实部和虚部各代表什么?如下图所示,是工作于主模的矩形波导的一个端口的Z11的实部、虚部结果图。图中虚部为零的点又代表什么含义?


Z11的实部和虚部应该是共同反映电压与电流的相位关系。

就是输入阻抗,可以类比RLC电路,就是电阻电感电容合一起的一个玩意。

虚部为0代表纯阻性,电路谐振,电抗部分为0

图上貌似是 实部为0

补充一个关于微带天线的Z11的知识:微带天线的Z11可以看做是馈电点的输入阻抗(此时假设该微带天线是单端口天线,也可以假设该微带天线是双端口天线,但是端口2是开路的,则Z11是端口1的输入阻抗),可以看到输入电阻线有很多峰值,这些最大值对应的是频率f等于该微带天线不同工作模式下对应的谐振频率时的电阻值,也即频率f=不同模式的谐振频率时,输入电阻取最大值。
