设计一个滤波器,零基础学习HFSS,谢谢大家的帮助,在这里更新下设计过程。希望对我这样的新手有用(PS:应该没有比我更新的新手哈)
05-08

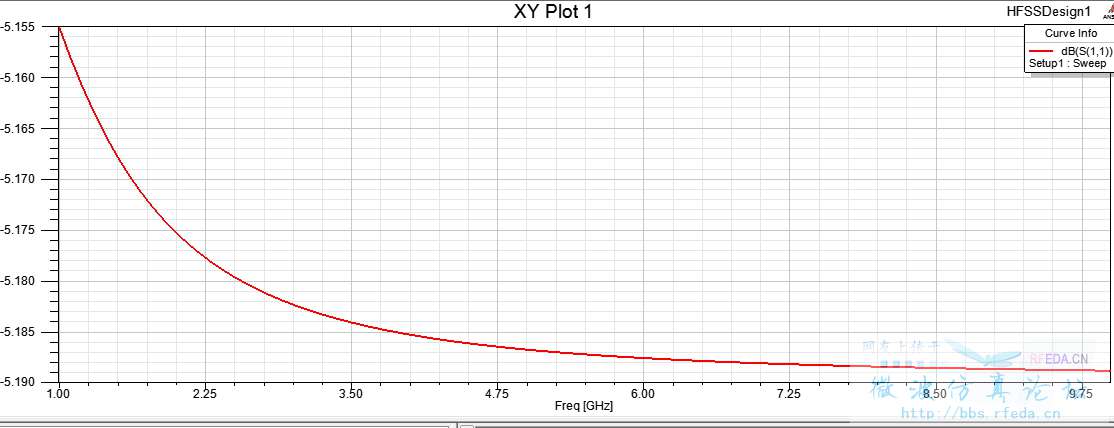

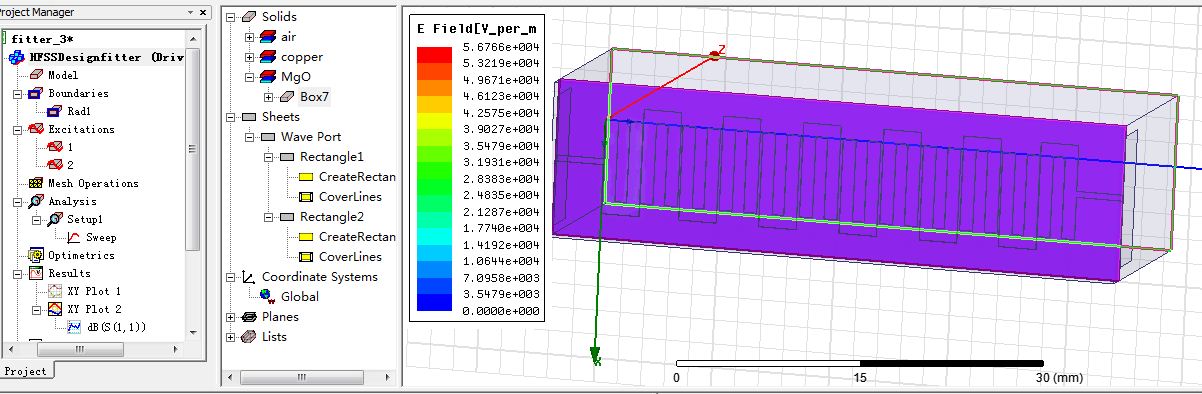

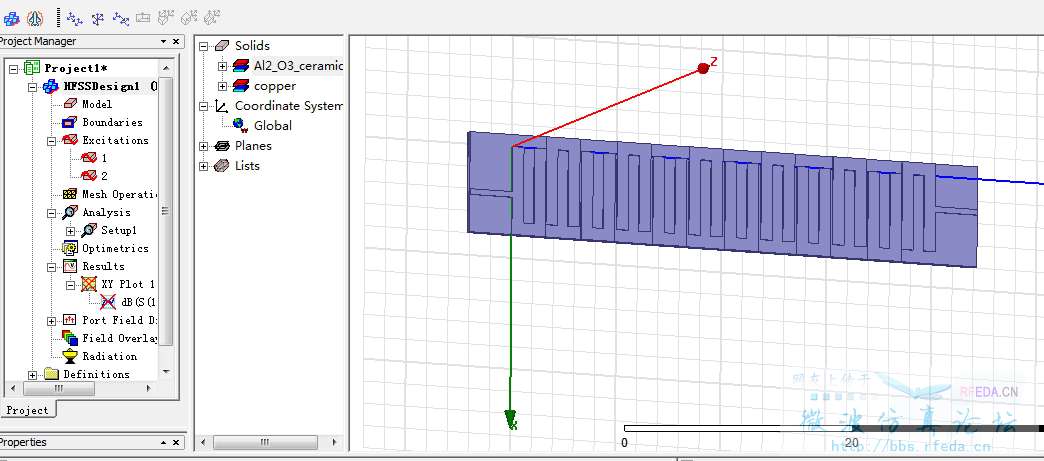

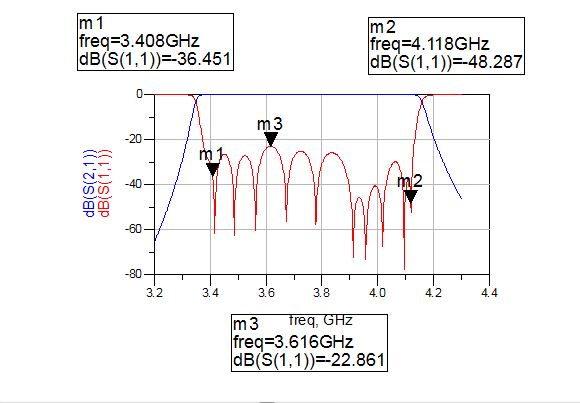

1、在ADS上仿真是达到要求的,在HFSS上查看场分布情况发现微波只集中在端口附近,根本不能通过。检查尺寸是没问题的,AL2O3基片,0.5mm厚,端口设置在发夹左右两端,积分线也设置好了,110GHz,设置了空气腔,仿真过程没有问题。请大家帮忙看看是怎么回事

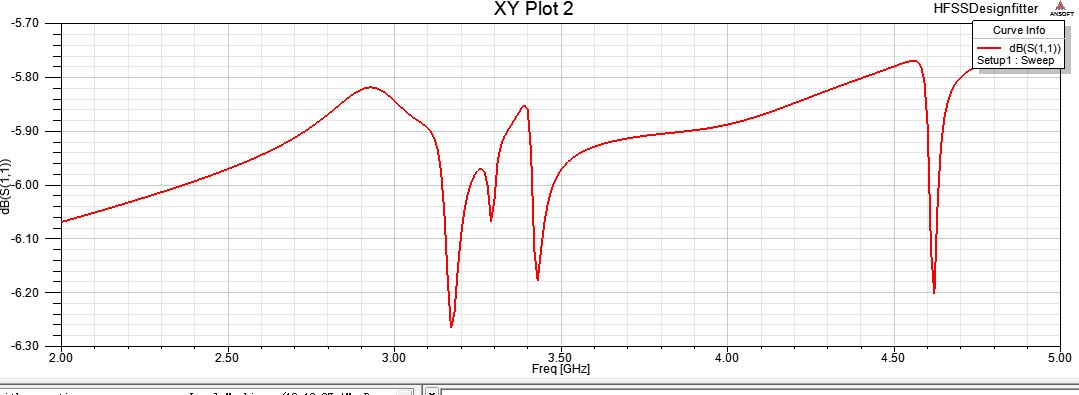

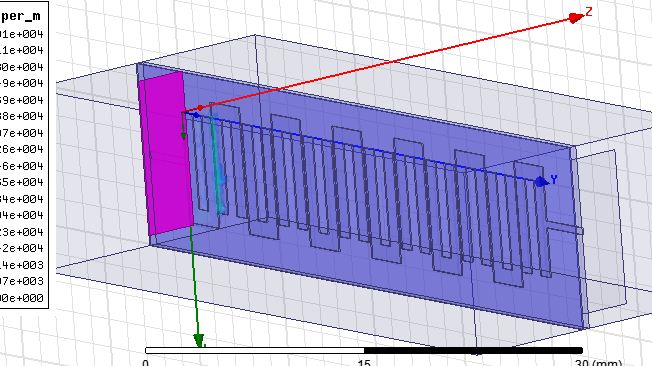

2、谢谢楼下大家的帮助,在设置辐射边界条件后,仿真结果有所改善,但跟ADS结果还是差很多。我把整个空气腔都按默认参数设置为辐射边界,在空气腔两则从新设计了波端口平面,多次改变空气腔的高度,仿真结果都差不多,请大家再帮忙看看,谢谢大家了

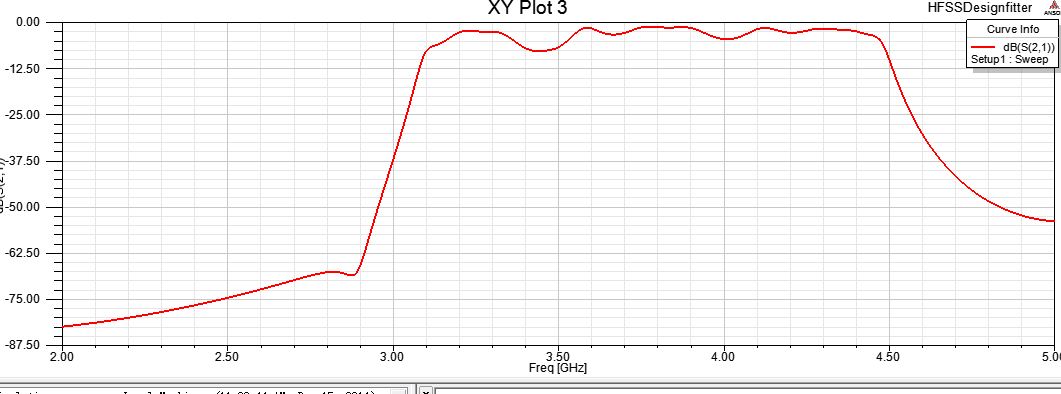

3、根据热心大神的帮助,学习大有进展,在此谢谢大家了。空气腔高度20mm,辐射边界条件默认设置(radiation),波端口L 10w,W 8h,仿真结果渐渐有个样子了。
2、谢谢楼下大家的帮助,在设置辐射边界条件后,仿真结果有所改善,但跟ADS结果还是差很多。我把整个空气腔都按默认参数设置为辐射边界,在空气腔两则从新设计了波端口平面,多次改变空气腔的高度,仿真结果都差不多,请大家再帮忙看看,谢谢大家了
3、根据热心大神的帮助,学习大有进展,在此谢谢大家了。空气腔高度20mm,辐射边界条件默认设置(radiation),波端口L 10w,W 8h,仿真结果渐渐有个样子了。
东西呢?
空气盒子要设置辐射边界条件。
没设置边界条件
空气腔在哪儿?
非常谢谢
