过孔是怎样设计的?
05-08
请问是不是圆柱然后把上表面挖去?
2.然后上面画个矩形,就当是天线
3.底面是地,都设置成pec
4.画上圆柱,就是过孔了
5.全部选中用Subtract ,就是布尔相减
7.这样上下铜皮还没有通过过孔连起来,选中圆柱体内表面,也设置为pec
8.这样接地孔的功能就实现了
可以用布尔相减
用布尔相减的办法可以实现

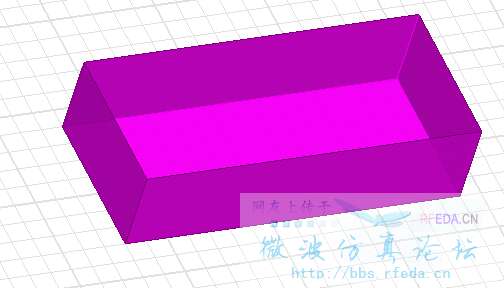

1.我先画个盒子,就当是基板

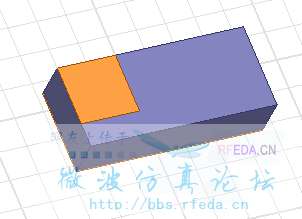

2.然后上面画个矩形,就当是天线

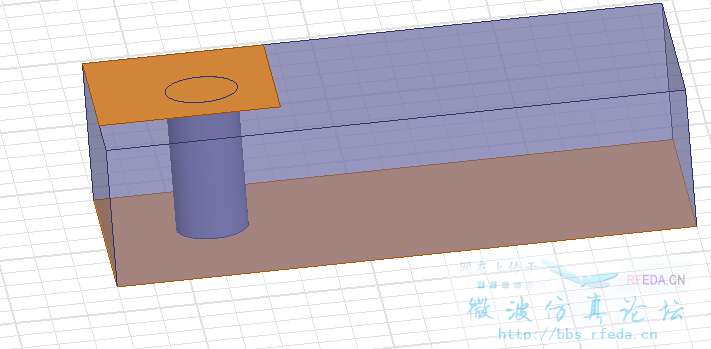

3.底面是地,都设置成pec

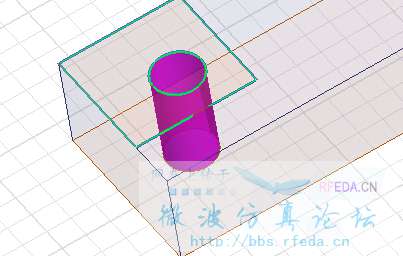

4.画上圆柱,就是过孔了

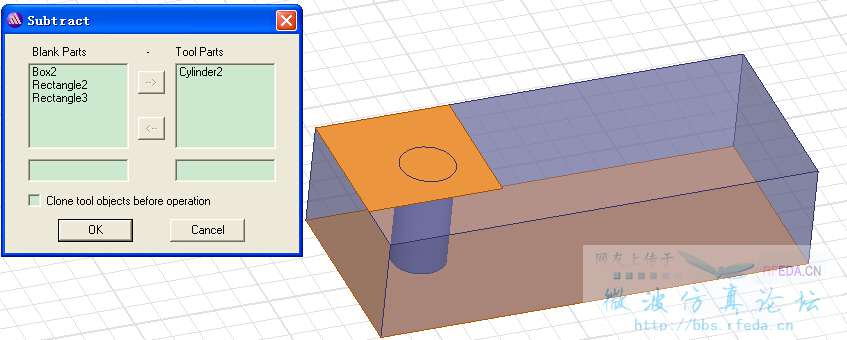

5.全部选中用Subtract ,就是布尔相减

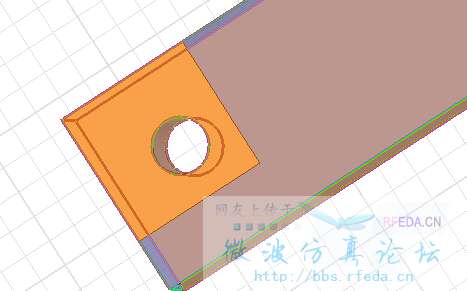

6.基板,上下铜片减去圆柱体
7.这样上下铜皮还没有通过过孔连起来,选中圆柱体内表面,也设置为pec
8.这样接地孔的功能就实现了
