如何将Altuum Designer设计的PCB文件导入到HFSS或Q3D中
05-08
如题,已经生成.anf文件,如何导入到HFSS或Q3D中,求大神指点。
先设置units,把单位设了

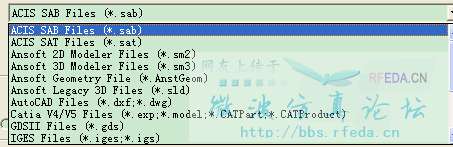

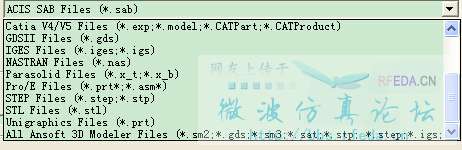

然后Modeler———Import 选择模型文件就行了吧。
最好将格式弄成HFSS可以导的格式,好像在Import中没有看到有.anf的
我自己导的话一般用Autocad或者其他软件画好,另存为dxf或者dwg格式的,也可以输出sat文件, igs和x_t格式我也导过,都是可以的
