怎么仿真spiral inductor

05-08

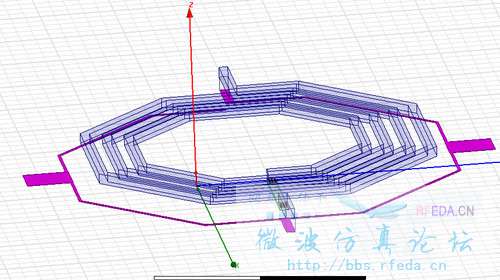

spiral是在第九层,guarding是在第一层。我用了两个vertical的lumped port作为激励,一端接spiral的端口,另一端接guarding。
仿真出来的Q值与PDK给出的小很多。只有把guarding变成pec,才和pdk吻合。 这个guarding应该怎么仿真,感觉很困惑,我觉得 guarding 就是作为return current path
如果没有guarding,Port又怎么设置?
谢谢
