★HFSS15仿真出错求助-->out of disk space<--标题要长长长长长长(附件下载更新)
05-08

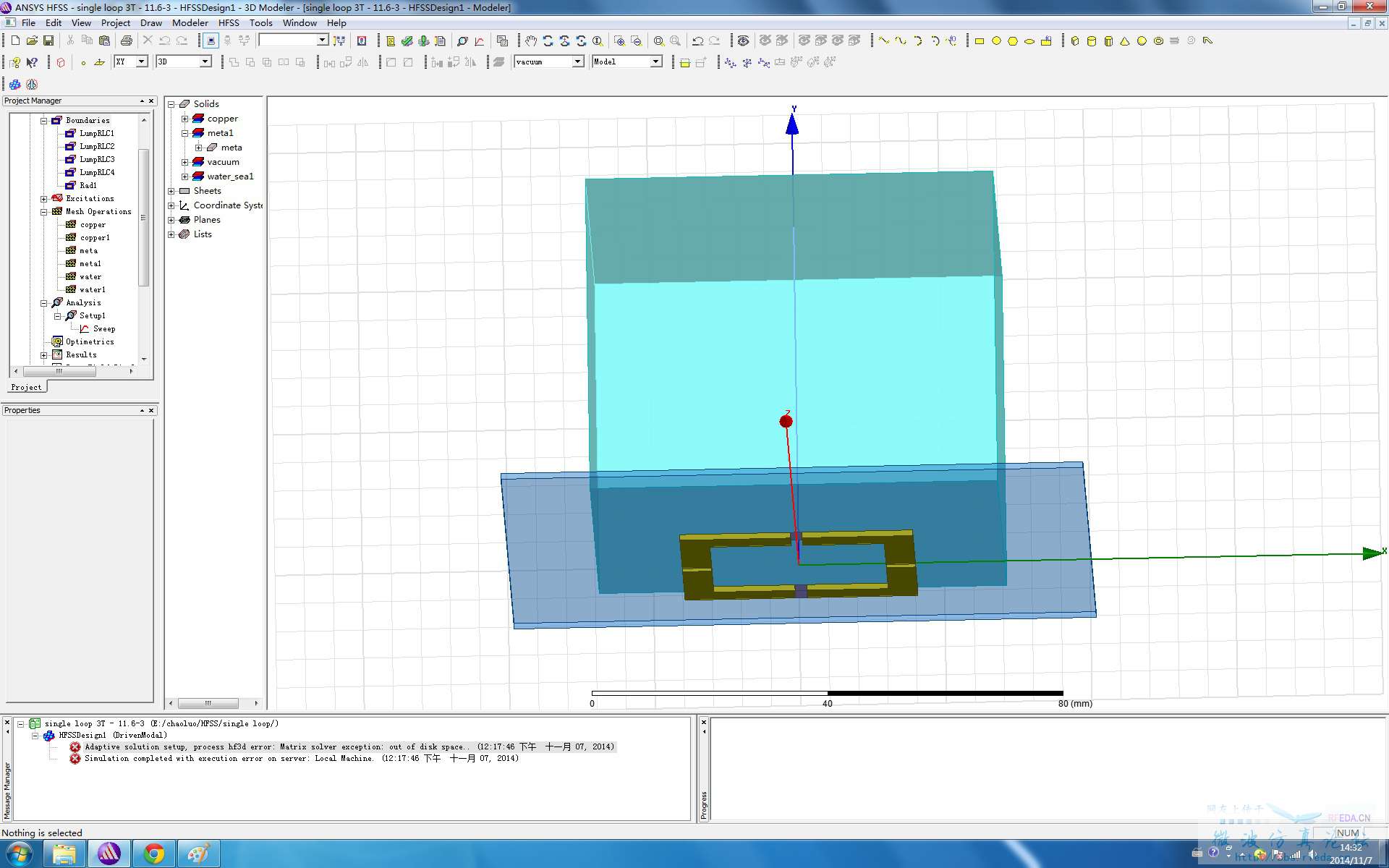

首先是遇到的问题,看图

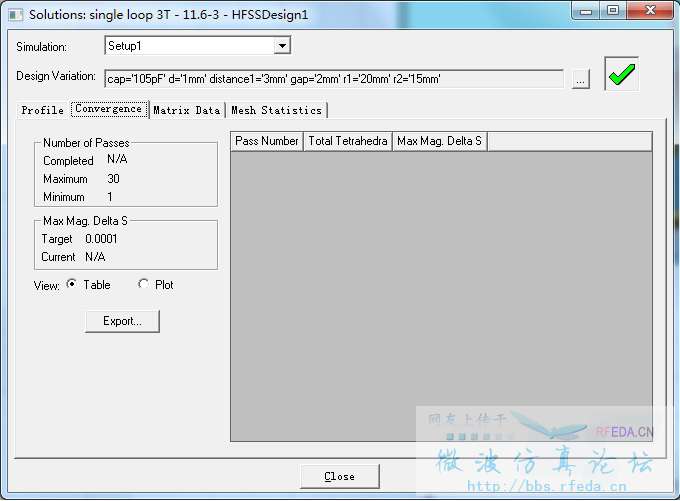

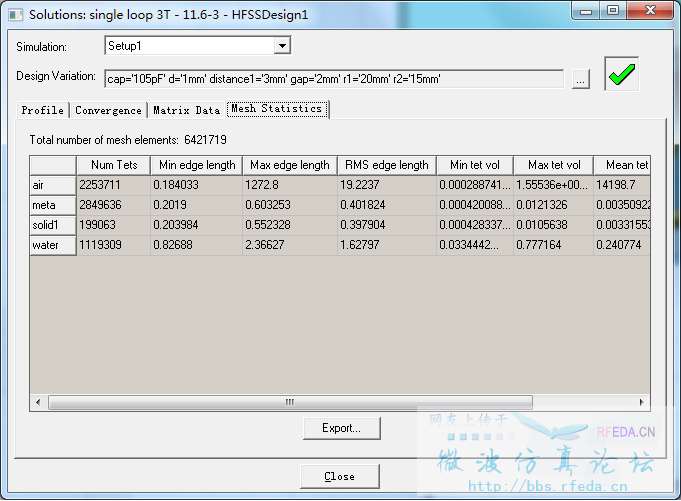

然后说一下基本情况——戴尔工作站(16核128G内存,已关闭虚拟内存),仿真超材料线圈有一段时间了,频段123.2MHz,关注s参数和场数据,仿真的特点是收敛精度很高(0.0001,因为加了超材料板,大于这个收敛值出来的磁场不够准确,靠近超材料的磁场幅值跳变很厉害),同时网格的剖分也比较密,具体可参考模型,total mesh elements在几百万这样子
请再看图

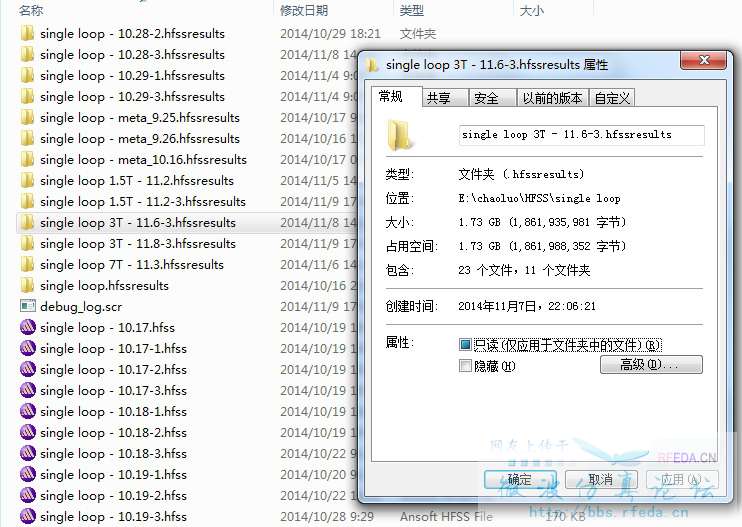

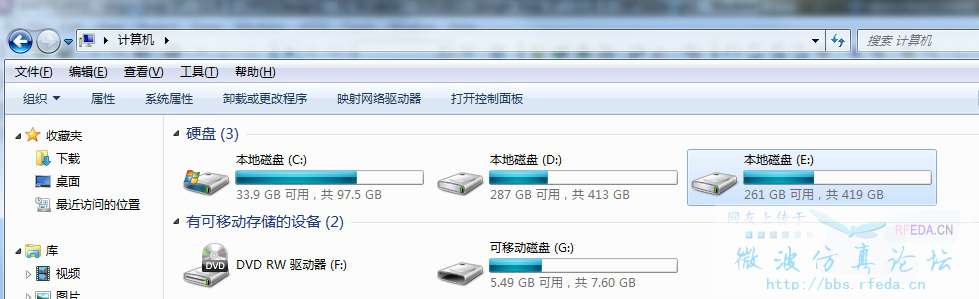

这个报错说是硬盘空间不够,这就有点匪夷所思了

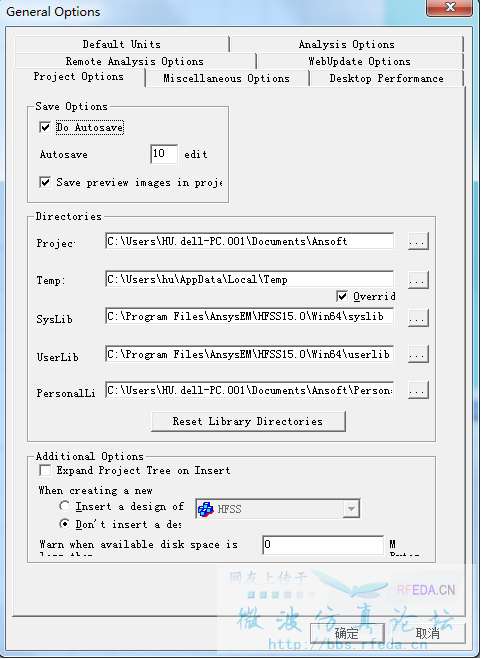

Temp临时文件夹也没有什么问题
报错是模型加了超材料板子以后才出现的,加了超材料发现磁场跳变厉害,因此提高收敛精度一直到0.0001,磁场幅值跳变才小很多,删除工程文件夹重新算只有一次不报错算出来,后面再用这个方法都不管用
本人在这里困扰了很久,每次都是算不到扫频的地方就报错,请各位赐教
模型在二楼,拜托了
然后说一下基本情况——戴尔工作站(16核128G内存,已关闭虚拟内存),仿真超材料线圈有一段时间了,频段123.2MHz,关注s参数和场数据,仿真的特点是收敛精度很高(0.0001,因为加了超材料板,大于这个收敛值出来的磁场不够准确,靠近超材料的磁场幅值跳变很厉害),同时网格的剖分也比较密,具体可参考模型,total mesh elements在几百万这样子
请再看图
这个报错说是硬盘空间不够,这就有点匪夷所思了
Temp临时文件夹也没有什么问题
报错是模型加了超材料板子以后才出现的,加了超材料发现磁场跳变厉害,因此提高收敛精度一直到0.0001,磁场幅值跳变才小很多,删除工程文件夹重新算只有一次不报错算出来,后面再用这个方法都不管用
本人在这里困扰了很久,每次都是算不到扫频的地方就报错,请各位赐教
模型在二楼,拜托了
我是二楼,HFSS模型在此
猛戳吧,谢谢各位
发现附件下载不了,就上传到百度云了↓
http://pan.baidu.com/s/1ntt8p4H
应该是网格太多了吧
600W就算不了了吗?cst几百万的都算的动
也许跟网格和精度都有关系,但是目前的研究内容确实需要高精度和细化分网格
有没有什么办法能按这样的设置算下去?
你可以看看profile里面显示的matrix的memory是多少。我的电脑不是工作站,跑你那个文件光是生成矩阵就受不了了,内存占用不停涨。你的四面体有600w个,未知量肯定不止600w
CST有时域求解器,生成矩阵都是稀疏的,占不了多少内存的
