请教单极子天线
05-08

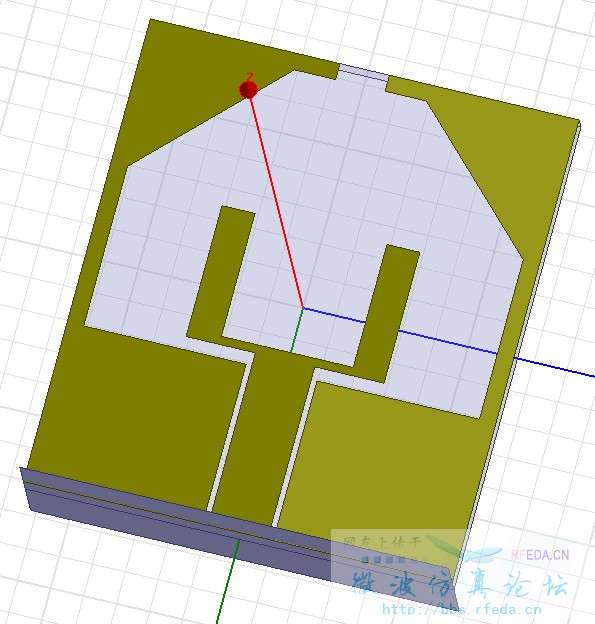

我画一个单极子天线,用波端口仿真,如图,实际上我是用SMA头接出去的,
那我如何知道, 这样是不是已从平衡转为不平衡了?我实测时,用手碰一下同轴线,
好像有点影响(这个好像论坛上说是不平衡问题,)
我是菜,请大侠分析一下!这厢先谢了!
那我如何知道, 这样是不是已从平衡转为不平衡了?我实测时,用手碰一下同轴线,
好像有点影响(这个好像论坛上说是不平衡问题,)
我是菜,请大侠分析一下!这厢先谢了!
你看匹配就行了啊
手碰电缆一般波形都会抖的啊,
请详细一点,我还是没懂。如我把SMA头用同轴线,阻抗是匹配的,我如何确定,同轴线外皮没电流
阻抗匹配与否,你就看带内的驻波是什么样的就行了。
同轴外皮肯定是由电流的啊,手碰到相当于介入了阻抗,肯定影响波形了。
SMA的外导体与地相连,相当于增大了地的面积。
所以仿真的时候需要将SMA也考虑进去才更准确。
看图中有共面波导部分,应该算是微带巴伦
111111111111111111111
