一种半集总参数半分布参数的微带滤波器实现
05-08

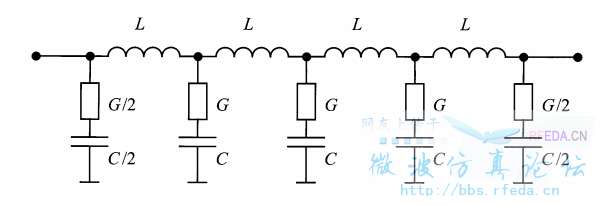

由于项目需求,需要设计一种上升时间滤波器,截止频率在3G左右。该滤波器的电路的模型为下图所示:
由于滤波器里有R、L、C所以该滤波器只能设计为半集总参数本分布参数的微带滤波器。电阻就用集总参数,而LC就用微带线来实现,,下图为一篇论文上的实现PCB图,应该是细的微带线来近似电感,粗的开路微带线近似电容。但是不知道是用哪种方法来实现的,如果直接是理查德变换后得到的阻抗设计的短路线和开路线,他们的长度又不相同。而又感觉又不像阶跃阻抗滤波器,所以发到论坛上来让大家来指点下。
由于滤波器里有R、L、C所以该滤波器只能设计为半集总参数本分布参数的微带滤波器。电阻就用集总参数,而LC就用微带线来实现,,下图为一篇论文上的实现PCB图,应该是细的微带线来近似电感,粗的开路微带线近似电容。但是不知道是用哪种方法来实现的,如果直接是理查德变换后得到的阻抗设计的短路线和开路线,他们的长度又不相同。而又感觉又不像阶跃阻抗滤波器,所以发到论坛上来让大家来指点下。
顶一下 啊。
