为什么两部分分别仿真和合在一起仿真差别这么大？
05-08

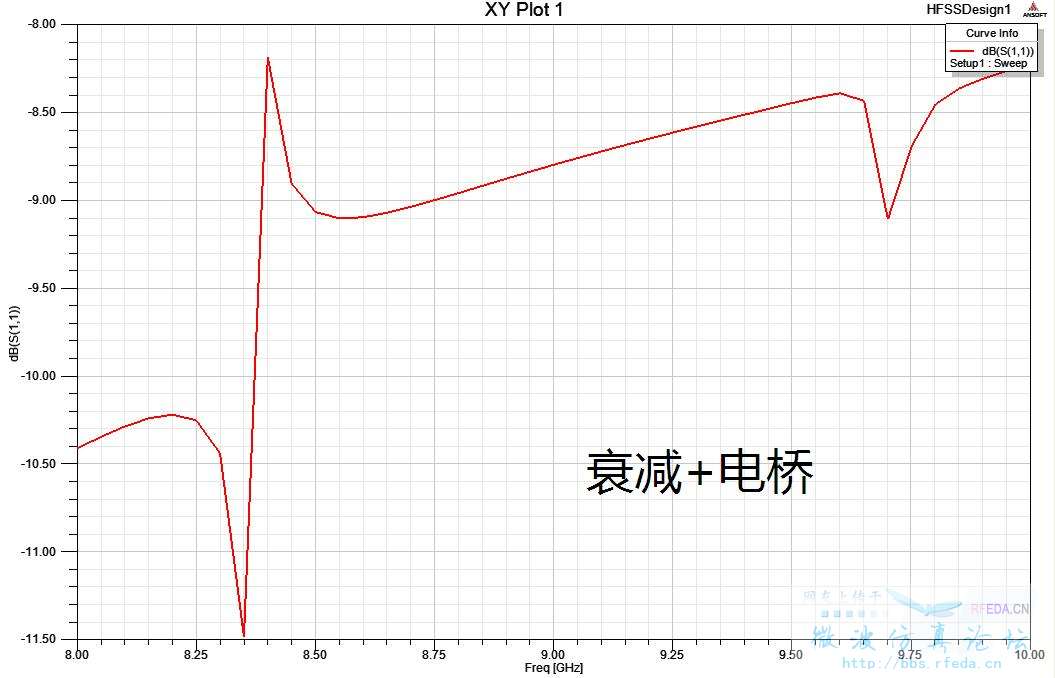

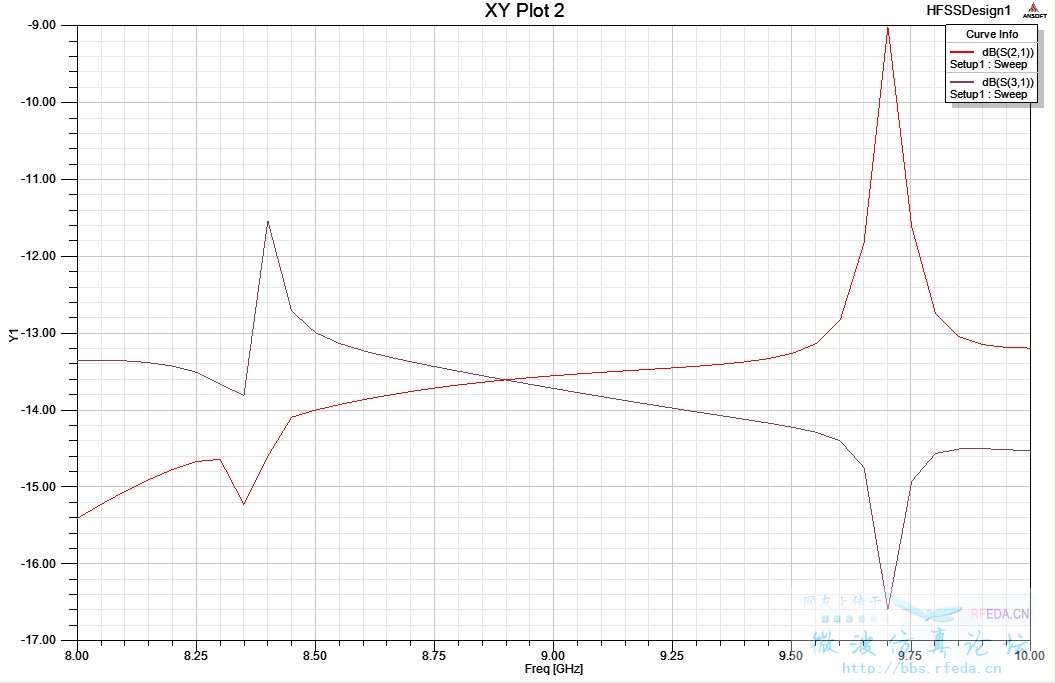

我先分别仿了Pi形衰减器和微带分支线电桥，并且调节尺寸到比较合适的尺度，但是一合到一起，性能就差很多，特别是有两个类似“共振”似的点，这是什么问题呢?

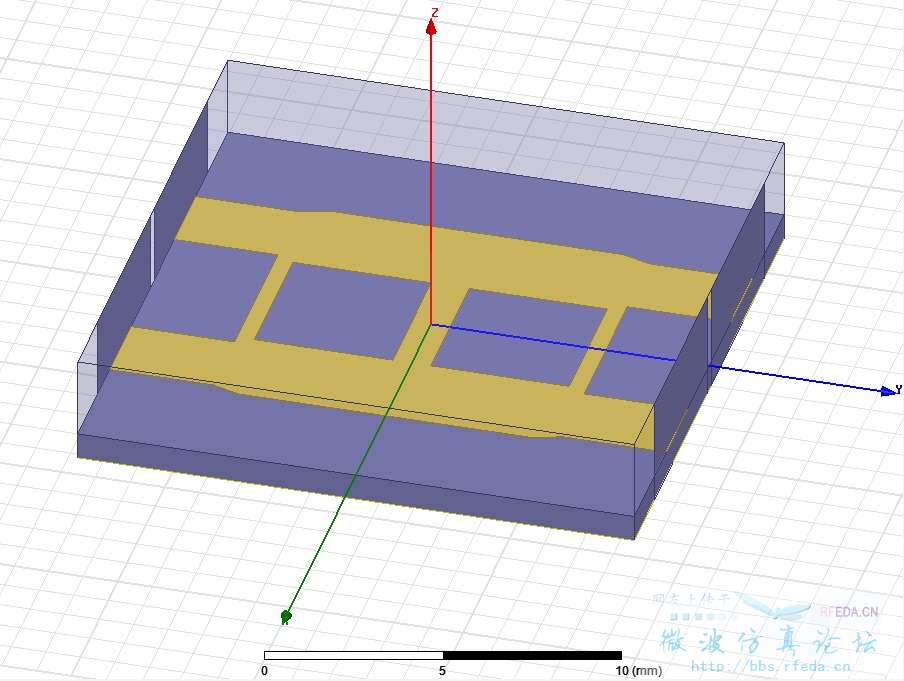

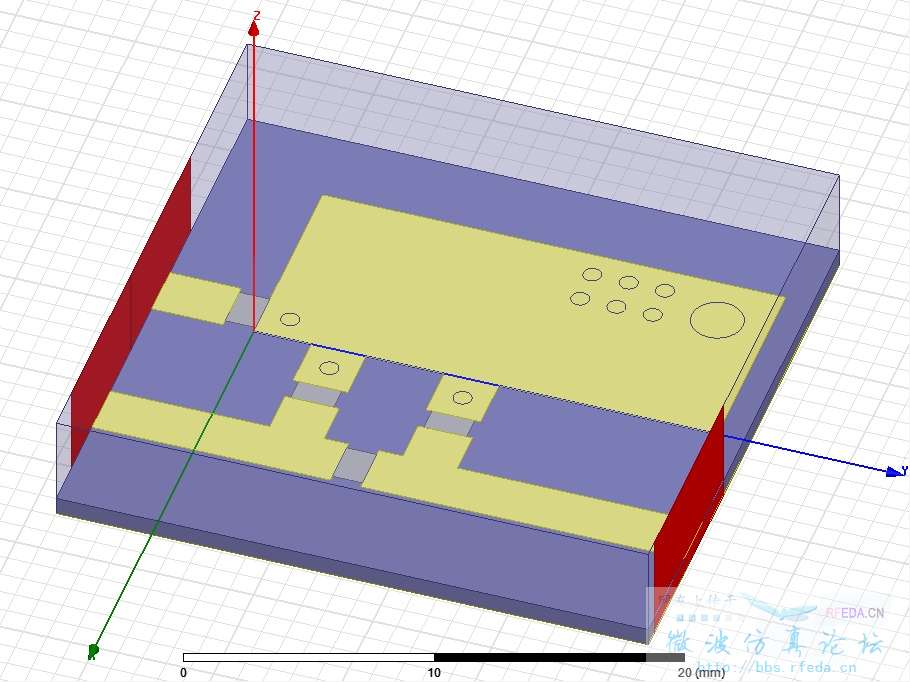

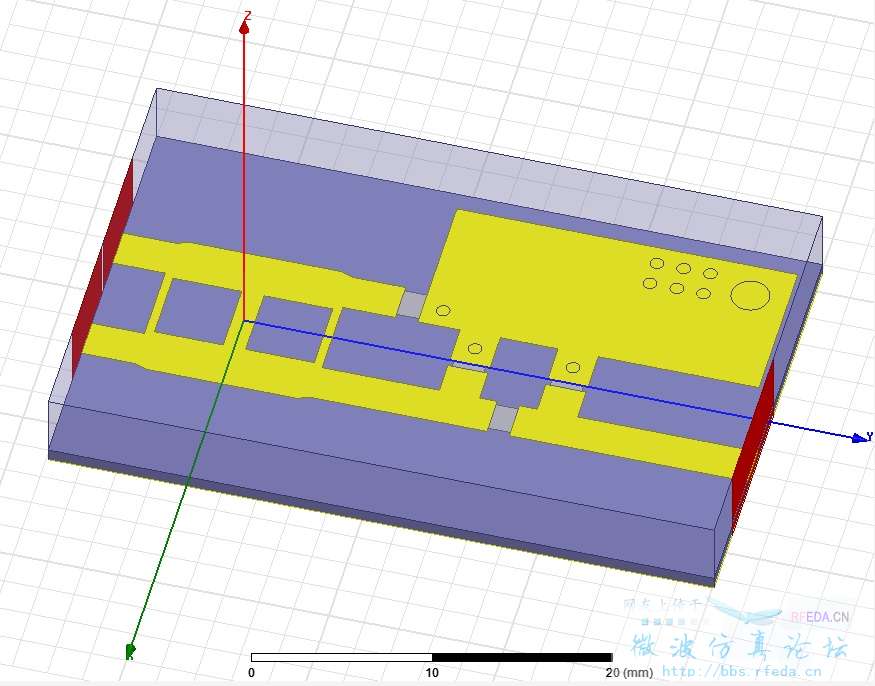

因为一次不让我发太多图，一楼先上三张外型的。
因为一次不让我发太多图，一楼先上三张外型的。

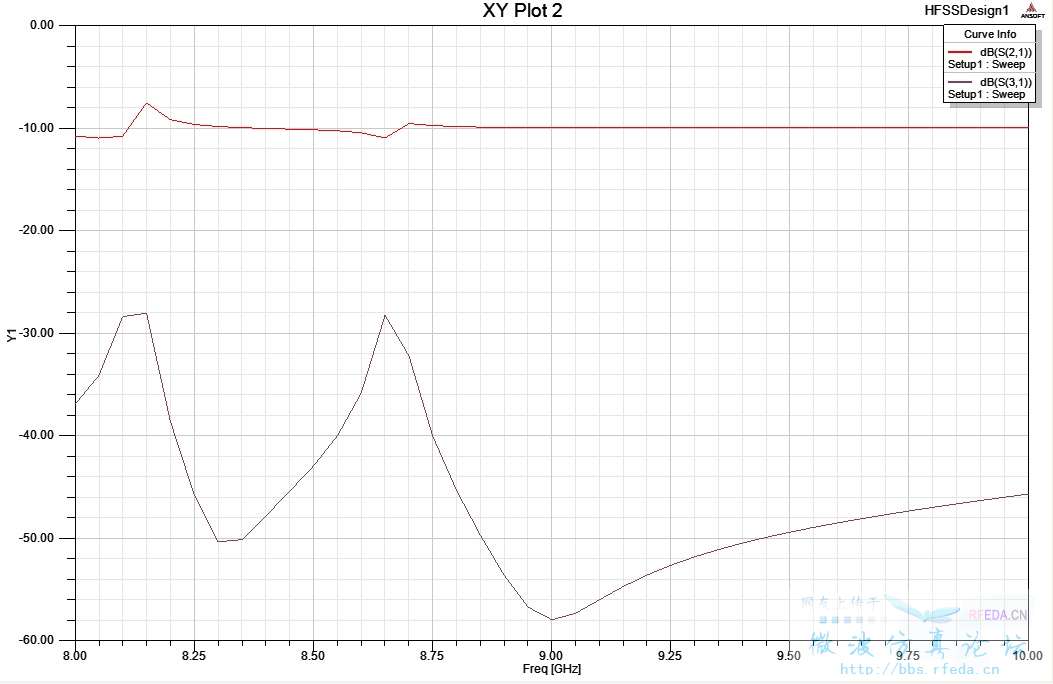

然后只看衰减器部分，衰减基本是保持10dB不变的；

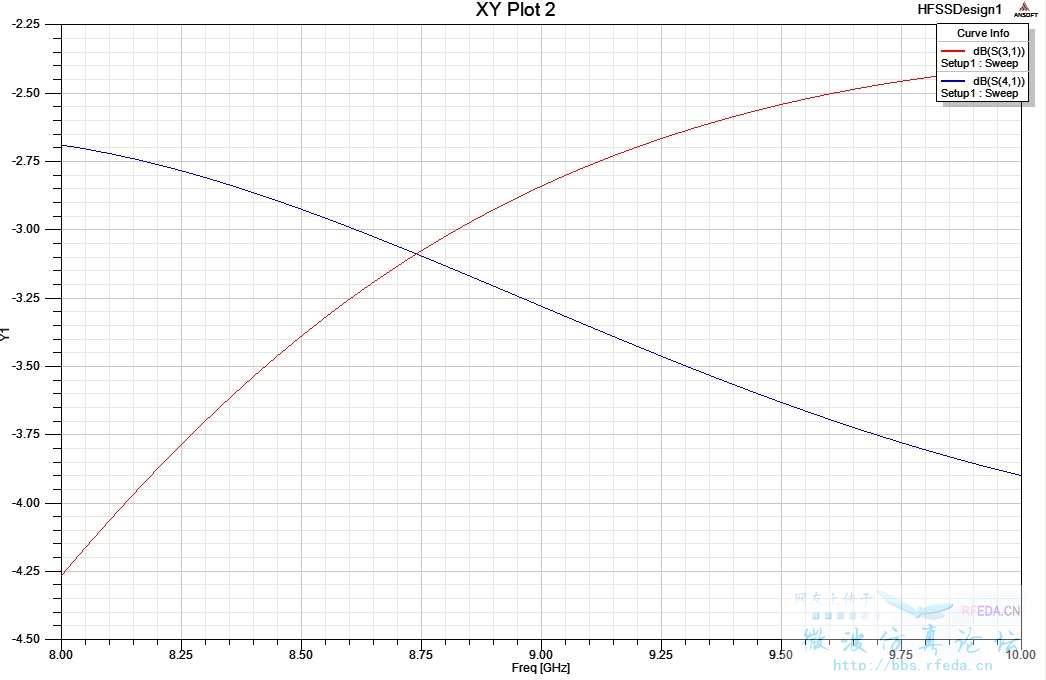

只看3dB电桥，虽然调的不算太好，但至少没有那种巨大毛刺的现象，合一起后却有了，为什么呢?
电桥和衰减器的驻波怎么样?

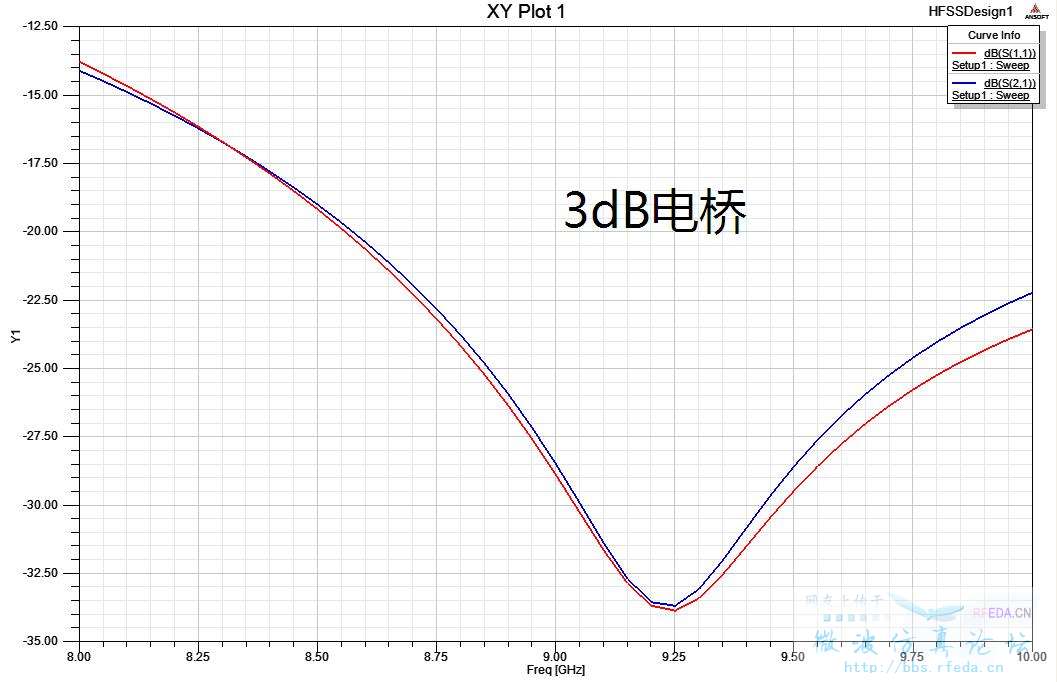

这是他们的自反射S11参数
