请问贴片电阻应该按照下面那种画法?

05-08

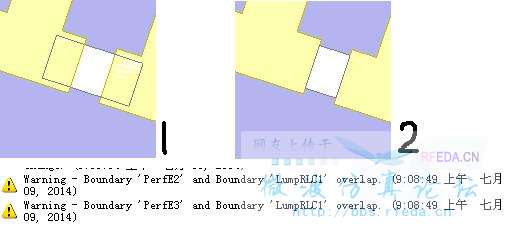

我要仿的微带电路里有贴片电阻,我知道是画一个面设成电阻,但是问题来了,是贴近实际,画一个大点的面(因为电阻就是这样放上的,然后加锡焊上),还是按第二种方法画?



按照第一种方法画,总体是我电阻和PerE面重复了。
另外,需不需要把电阻和微带线联合到一起啊?还是就这么放上就行。

小编在仿威尔金森?我也有同样的疑惑啊,第一种方法肯定会报错,好像直接挨着就可以,但从结果上看又总觉得电阻没加上啊?

不是。就是一个衰减器,但是我现在弄不明白该怎么弄啊。
还有过孔,我就先把基板挖了个洞,然后画了个铜柱,不知道行不行,也只是和微带线“挨着”而已,体和面没法组合到一起

哦,我是仿Wilkinson功分器要用到电阻,我就是画一个面设lumped RLC
过孔是指金属化通孔吗?挖了洞之后得设置pec吧,不然能量怎么传?

哦哦,设成铜也可以,挨着就行

我不太懂唉。好像画的是面的话,给他设PerE,或者Lumped RLC等以后,这个面就从Unassigned变成相应的了;但是画的是体的话,给他设边界好像没反应,默认是vacuum设完了还是vacuum。
我设的铜就是因为开始在“Assign Boundary”选了个“Perfect E”,然后发现没什么变化,怕不行才把材质设成铜的。

额···你选的时候要注意看选中的是面还是体,应该是把整个圆柱体选中然后设材质
