关于一个简单耦合电路的设计问题,新人求助!
05-08
大家好,我是刚来到这个论坛的新人,接触微波电路和HFSS时间也不长,希望得到大家的帮助!

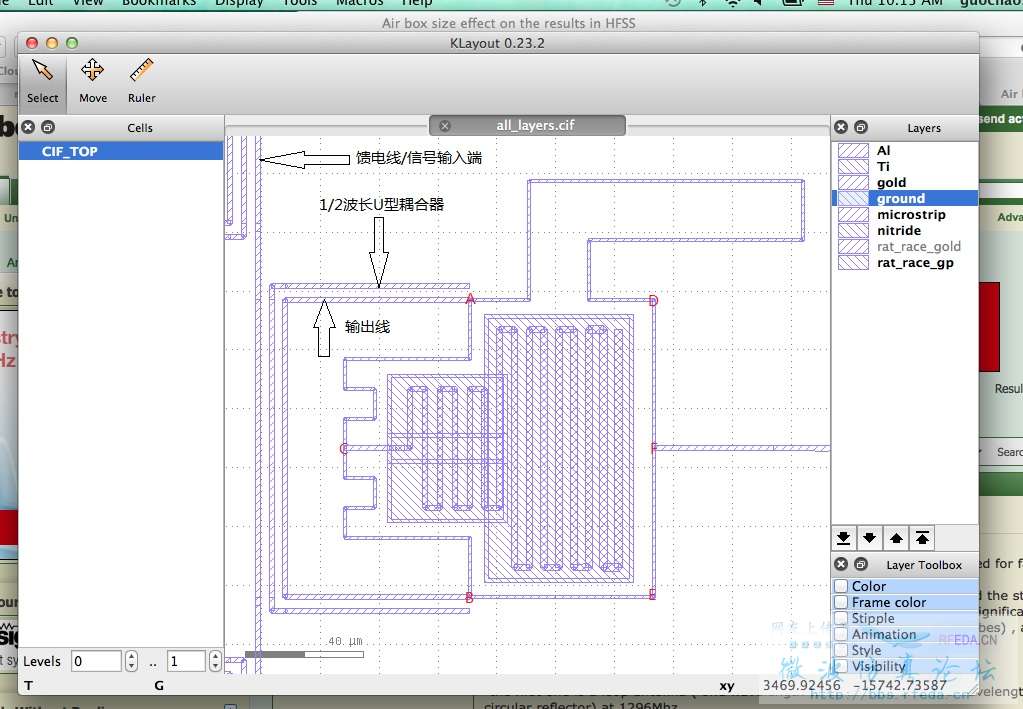

我现在要用HFSS设计一个如下图所示的微带线电路,工作频率是250GHz,电介质是硅(Er=12),尺寸为:微带线宽度W=1微米左右,微带线之间的间距约1微米,介质厚度d=0.5微米,微带线厚度t=0.4微米。目的是希望由中间的半波长U型(老板叫它staple resonator)器件把输入线上的信号耦合到输出线上,在A,B两端口得到180度的相位差。初步的结果是我用HFSS建好了图中A,B两点以左的电路,也得到了符合要求的工作频率和相位差。
但是!我很困惑的是,不管我把中间的U型耦合器件的长度设为多少,我总是能够在图中所示的两个端口测到180度的相位差?按理说不应该是只有在它的长度为波长的一半的时候,才能在扫频时于250GHz处得到180度的相位差么?
大家有什么想法么?先在这儿谢过了!

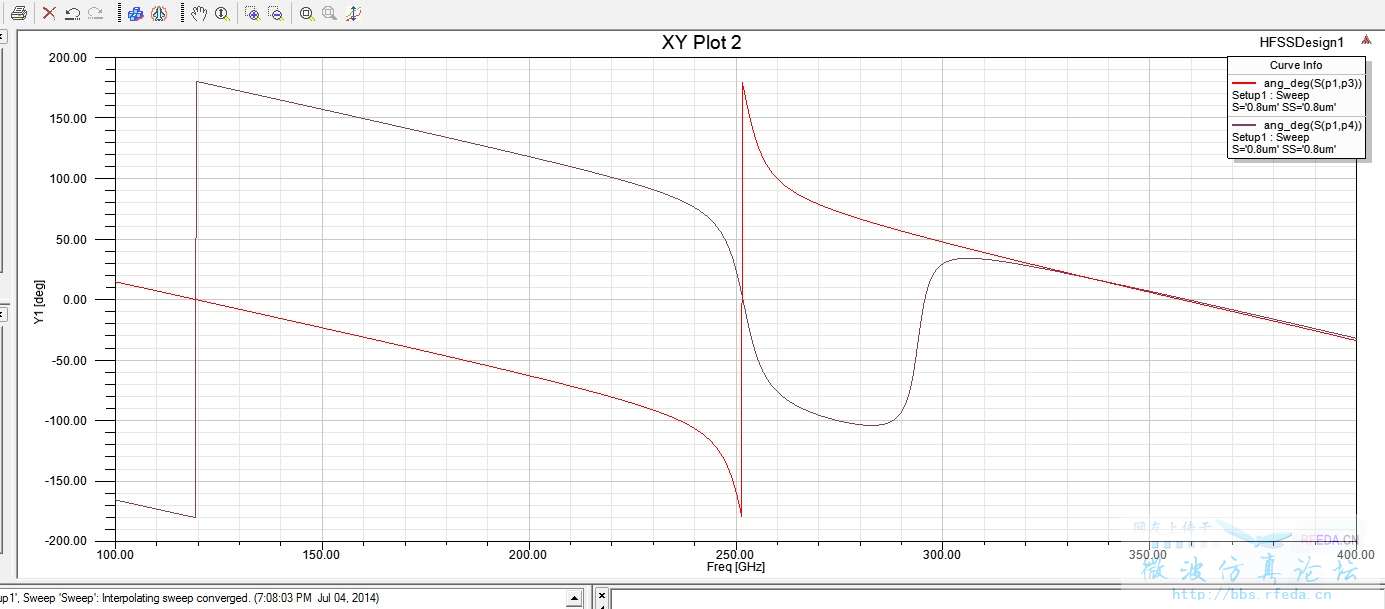

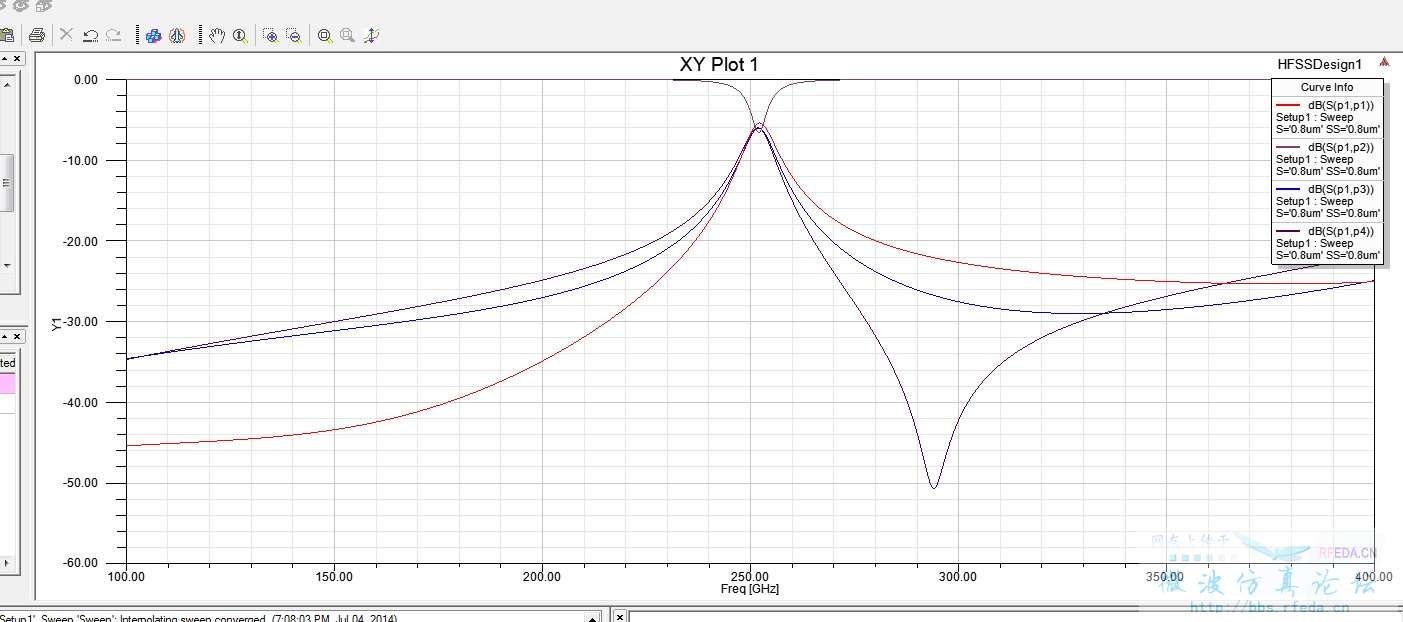

这是我现在得到的结果:p1是输入端口,p2是直通端口,p3, p4分别是p1, p2侧两个输出端口。我不知道为什么不管我有没有把U型器件的长度设置为半波长(大约200微米左右),得到的p3, p4相位差都是180度。我用TXLINE算了一下,电长度为180度对应的物理长度应该是220微米。哪位大大可以指点我一下啊,新手确实没有概念,已经被困扰很久了。
我现在要用HFSS设计一个如下图所示的微带线电路,工作频率是250GHz,电介质是硅(Er=12),尺寸为:微带线宽度W=1微米左右,微带线之间的间距约1微米,介质厚度d=0.5微米,微带线厚度t=0.4微米。目的是希望由中间的半波长U型(老板叫它staple resonator)器件把输入线上的信号耦合到输出线上,在A,B两端口得到180度的相位差。初步的结果是我用HFSS建好了图中A,B两点以左的电路,也得到了符合要求的工作频率和相位差。
但是!我很困惑的是,不管我把中间的U型耦合器件的长度设为多少,我总是能够在图中所示的两个端口测到180度的相位差?按理说不应该是只有在它的长度为波长的一半的时候,才能在扫频时于250GHz处得到180度的相位差么?
大家有什么想法么?先在这儿谢过了!
这是我现在得到的结果:p1是输入端口,p2是直通端口,p3, p4分别是p1, p2侧两个输出端口。我不知道为什么不管我有没有把U型器件的长度设置为半波长(大约200微米左右),得到的p3, p4相位差都是180度。我用TXLINE算了一下,电长度为180度对应的物理长度应该是220微米。哪位大大可以指点我一下啊,新手确实没有概念,已经被困扰很久了。
