这一块微带电路各部分有人能看懂各部分是什么作用吗？

微带电路只是略微接触过，不太懂。
只知道这是一个简易功率探头里面的微带电路。

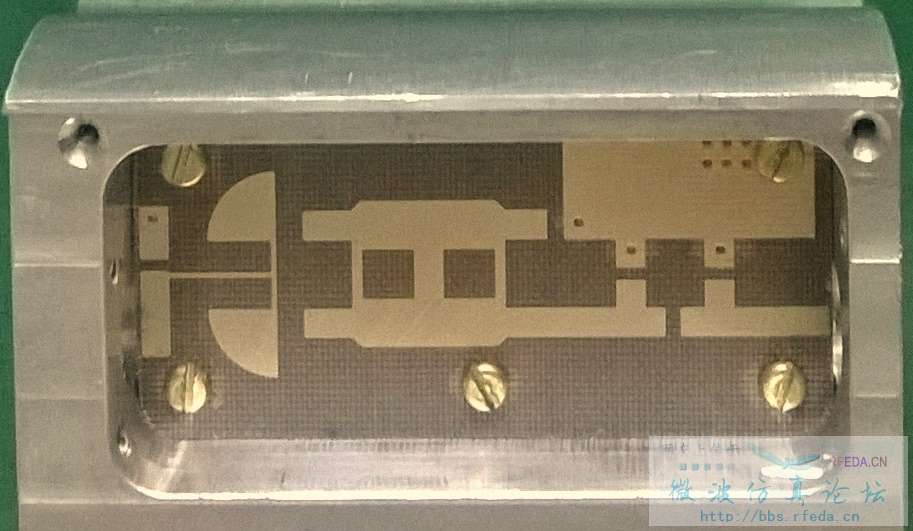

红色圈是检波二极管，蓝色圈是贴片电阻。
我参加工作还没多久，这个上一任离职前做的半成品，现在领导让我试着给弄完，可根本不太懂啊。求大神简单说说，我能大概看出微带电路上分三个部分，具体什么作用就不太清楚了，怎么改进更是完全不清楚

右上角的金属片上有过孔,从这点来看,应该是整个一片金属当作地来使用的.
右边的蓝色圈圈里的贴片元器件是匹配电路.
中间的是三分电桥,看样子这个板子的工作频带比较宽.
至于左边的,如果你说是接上检波管的话,可能是提取所需频段信号之后将两路信号再合成为一路信号输出.
输出端也接入了匹配电路.
但不确定这个板子的具体作用是什么,这个就要你针对这个板子的功能来看了.

从右往左
前三个电阻是衰减器，防止进入功率过大
第四个是吸收电阻，吸收反射波的
两个二极管加扇形电容是检波器
最后一个电阻给直流一个回路输出

谢谢谢谢！这个是当功率计探头（当然比较简易）用的，右边输入接同轴电缆，左边输出接功率计。
我最看不明白的是那两个扇形的部分，请问那两个是起什么作用的?

谢谢小编，请问为什么每个贴片电阻旁边都有过孔呢?难道电阻都要一段接地?
还有如果要仿真这种微带电路板，小编觉得是用HFSS还是ADS好用?

右往左
前3个电阻构成π型衰减器，有过孔的表示电阻需要对地的，不是每个电阻都接地，中间串的那个就没有嘛，具体值取决于你要衰减多少；第4、5个接50欧姆负载电阻，第4个是吸收这个分支型定向耦合器两个输出端反射回来的信号，第五个是接负载对地构成回路。
两个扇形部分和前后接的两节细的传输线构成一个低通滤波器，目的是滤掉检波二极管漏过来的高频信号。
仿真路的好，ADS优势明显

请问中间那块，双分支线和三分支线的电桥有什么区别吗?功能好像都一样的。

不知道你说的三分支线是指什么，这个呢其实是一个两级的分支型定向耦合器，用两级是是为了拓宽带宽，两个输出端功率相等为输入的1/2，相位相差90°的一个3dB电桥

不好意思。是我没表达清楚。我是想问这两种电桥的区别。感谢你的回答

三分支的电桥比二分支电桥的带宽要宽一些,你可以在数据库里找一下相关的文章

为什么三分支电桥不做成这样呢?不是能少点反射?

谢谢！不知你说的数据库是?是哪本教材吗?

中国知网 维普 万方数据库之类的,或者到IEEE数据库里下载

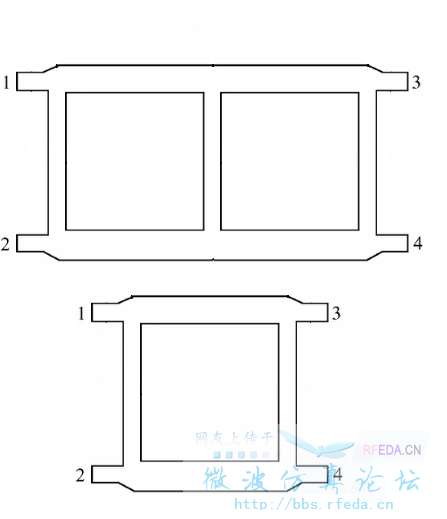

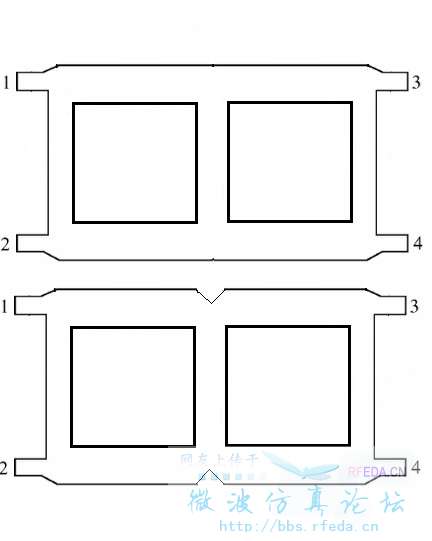

这种分支型定向耦合器的原型就是下面这种，上面这种你可以看出是两个级联在一起的，这样的目的是拓宽它的带宽。它的理想状态是，信号从1口入，一分为二到3、4口出，功率各为1口进时的1/2，4口出的信号相位较3口滞后90°。2口为隔离端口，理论上没信号出，但实际有从3、4口反射回来的信号，所以加以匹配负载吸收掉，不让它再反射回去。
每种耦合器它都有个适用频率范围，这主要取决它的尺寸大小，上面这种多级级联在一起的，它的使用频段就比下面这种单级的宽，这是主要区别。希望我表达清楚了

这种分支型定向耦合器的原型就是下面这种，上面这种你可以看出是两个级联在一起的，这样的目的是拓宽它的带宽。它的理想状态是，信号从1口入，一分为二到3、4口出，功率各为1口进时的1/2，4口出的信号相位较3口滞后90°。2口为隔离端口，理论上没信号出，但实际有从3、4口反射回来的信号，所以加以匹配负载吸收掉，不让它再反射回去。
每种耦合器它都有个适用频率范围，这主要取决它的尺寸大小，上面这种多级级联在一起的，它的使用频段就比下面这种单级的宽，这是主要区别。希望我表达清楚了

具体的原理呢，就需要用到微波里面的传输线理论、网络理论等等。如果有需要自己设计可以看看《微波工程》这本书，再学会用ADS就可以自己设计了

这种分支型定向耦合器的原型就是下面这种，上面这种你可以看出是两个级联在一起的，这样的目的是拓宽它的带宽。它的理想状态是，信号从1口入，一分为二到3、4口出，功率各为1口进时的1/2，4口出的信号相位较3口滞后90°。2口为隔离端口，理论上没信号出，但实际有从3、4口反射回来的信号，所以加以匹配负载吸收掉，不让它再反射回去。
每种耦合器它都有个适用频率范围，这主要取决它的尺寸大小，上面这种多级级联在一起的，它的使用频段就比下面这种单级的宽，这是主要区别。
具体的原理呢就需要用到微波里面的传输线理论、网络理论等，如果要自己设计的话可以看看《微波工程》这本书，再学会ADS就可以自己设计了

这种分支型定向耦合器的原型就是下面这种，上面这种你可以看出是两个级联在一起的，这样的目的是拓宽它的带宽。它的理想状态是，信号从1口入，一分为二到3、4口出，功率各为1口进时的1/2，4口出的信号相位较3口滞后90°。2口为隔离端口，理论上没信号出，但实际有从3、4口反射回来的信号，所以加以匹配负载吸收掉，不让它再反射回去。
每种耦合器它都有个适用频率范围，这主要取决它的尺寸大小，上面这种多级级联在一起的，它的使用频段就比下面这种单级的宽，这是主要区别。
具体的原理呢就需要用到微波里面的传输线理论、网络理论等，如果要自己设计的话可以看看《微波工程》这本书，再学会ADS就可以自己设计了

请问你说的微波工程是（美国）波扎（David M.Pozar）的这本吧?
还有我初学ADS，看ADS都是要先画原理图，怎么从微带线看出原理图的?就像楼上有些人一看就知道个部分是干什么的。

嗯  是这本
推荐你看几本书
《微波工程》  《射频电路设计——理论与应用》 ————电子工业出版社  翻译的美国Reinhold Ludwing&Pavel Bretchko  的  《ADS2011射频电路设计与仿真实例》  --徐新福   电子工业出版社
看看自己慢慢学习  你也可以的

分支越多，带宽越宽

对不起啊，还得麻烦你下。我看了些教程，发现ADS仿真时都是较简单的一部分，比如单单一个滤波等等。我这个比较复杂，能整体一起仿真吗?

射频讲究就近接地，减少寄生

我查资料，分支线电桥宽度是1/4入g，这个入g在微带电路里和波长 入 的关系是什么啊?我找了半天没找到。只知道矩形波导的波导波长算法，微带的不清楚啊。求小编说一下。

额，找到了，微带波长

必须可以，这就是ADS的优势，板级这种联合仿真，就是ADS的优势

你这个主要就是先分别单独仿好你需要的分支耦合器和低通滤波器，然后集合到一起联合仿就可以了
