天线极化方式

05-08

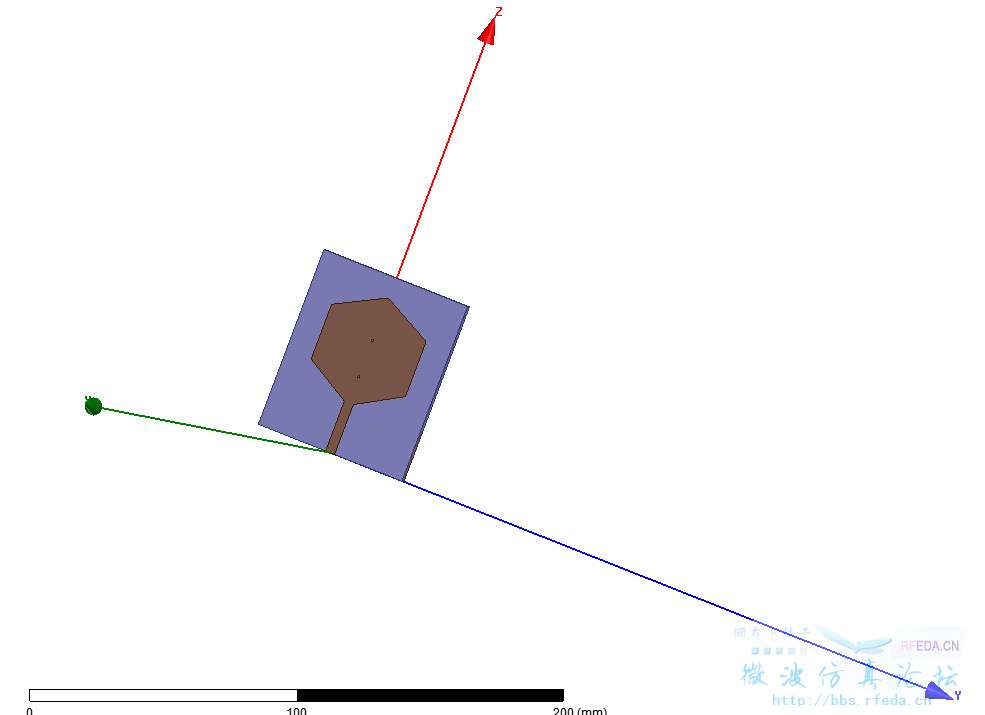

请教一下,在HFSS里面怎么看微带天线和偶极子天线的极化方式?是往哪个方向极化的(X?Y?Z轴?)?


首先你应该弄清楚天线极化的定义,简单来讲电场矢量轨迹就是极化方向,知道这个你要知道任何天线的极化方向可以直接做简单地电流分布分析,根据电流周围会有磁场环绕,电场方向又垂直于磁场方向【安培定责】,就能判断出来极化方向了,有些结构你不能一下子判断出来那么在HFSS中可以直接选中天线画出表面的电场方向,就能知道极化方向了

如果以x0z作为参考地的话,天线就是垂直极化

谢谢你的回答!没明白你为什么要以xoz作为参考地假设,天线的地是在yoz平面的。

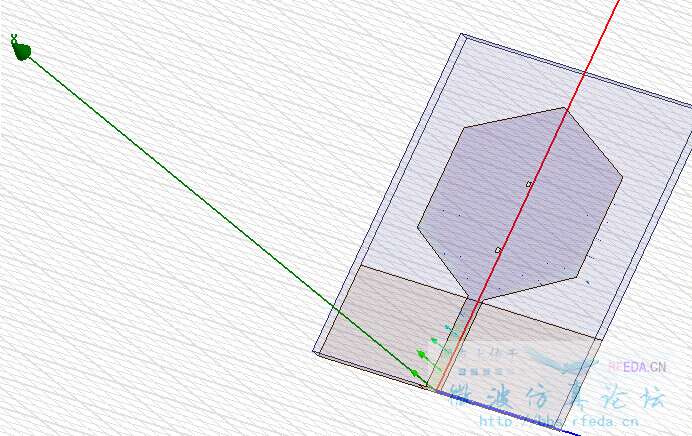

谢谢你的回答!我在HFSS里面看电场矢量图如下图所示,电场指向X轴,您的意思是说这个天线的极化方向是X轴吗?谢谢


不是指天线本身结构的地板,平常所说的垂直极化或者是水平极化,都是以天线相对于地面的放置形式来说的,具体来说,一个单极子天线,如果是垂直地面放置的,就是垂直极化,如果相对于地面是水平放置的就是水平极化了。可以好好看看极化是怎样定义的

概念性的错误,你看的事馈线的电场分布,当然是垂直于上下金属面了,不然的话,就不满足边界条件了,天线的极化当然是要看天线辐射体的电场分布了,这种天线是典型的z方向极化了,也就是垂直极化,天线上的电流肯定是沿着z方向流动了……建议小编好好看看天线极化定义。
