HFSS仿真电磁兼容辐射
05-08

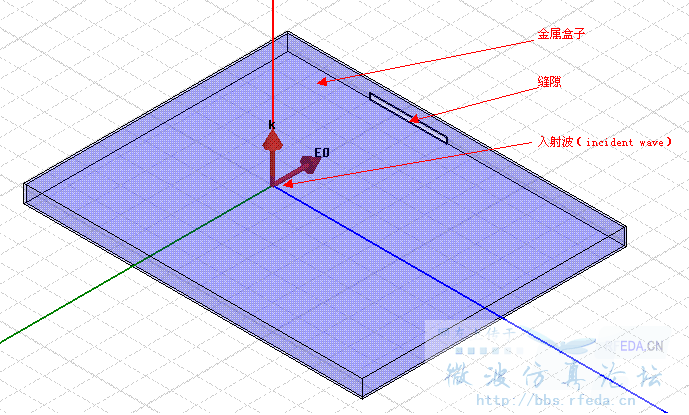

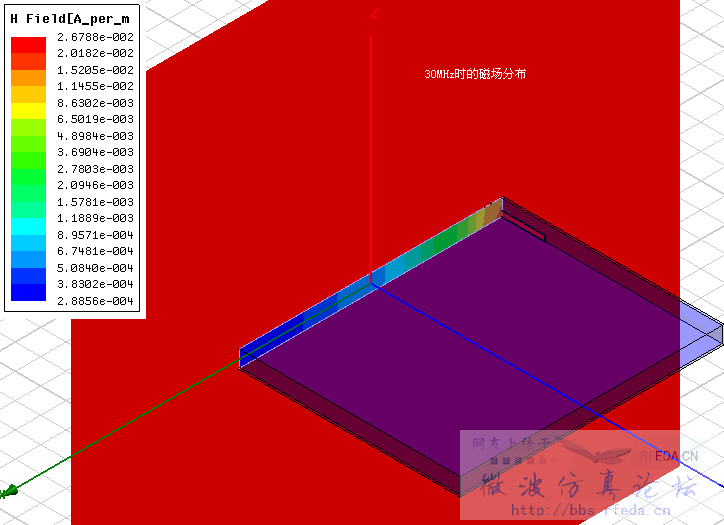

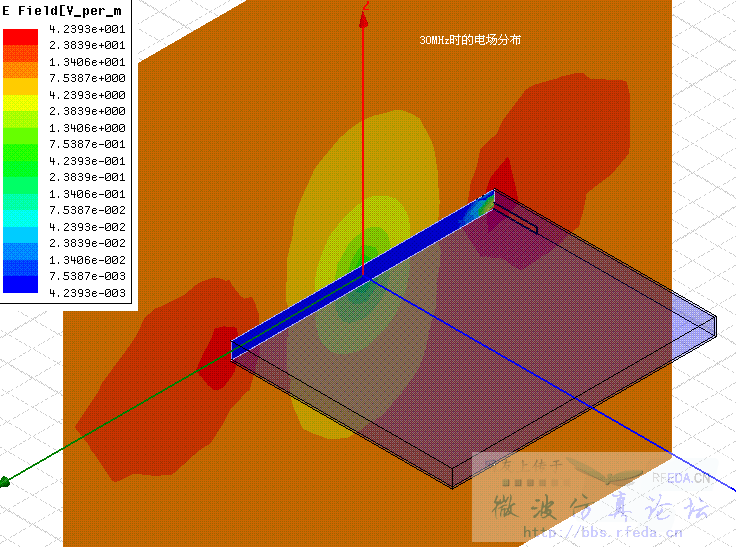

一个金属盒子,边缘有一条缝隙,在金属盒子内部添加一个incident plane wave,为何感觉入射波不是从盒子内部产生,更像是从盒子外部产生的。
HFSS平面波的设置里写明的是“Excitation Location and /or Zero Phase Position”,,针对你的这个模型,HFSS有可能就是将其认为是零相位点,而非入射波位置。以上个人意见,欢迎各位交流意见。
建议你应该看一下动态效果图,这样你就可以很清楚的看到你的能量是怎么流动的
