关于极化转换的超材料
05-08

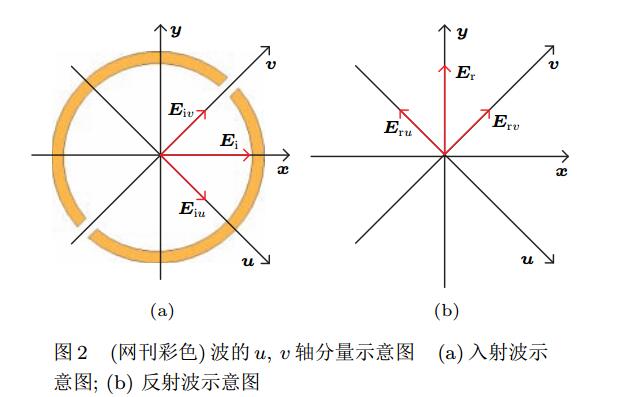

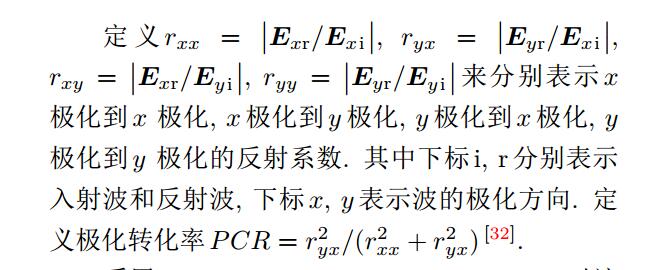

关于极化转换的超材料,它有个指标叫极化转化率,表征一种极化(比如x极化)到另一种极化(y)的转换效率。具体描述如下,有做这块的朋友可以解答一下,PCR怎么仿真得出?
记得以前看到过文献 说仿真的时候设置probe,不同的方向设,比较就行了
小编你搞清楚了吗同问啊
这个简直太简单了,完全可以通过公式计算得出...
你们都不看教材概念么?
发射和接收端口分别设置两个模式,result你可以选择哪个模式接收,哪个模式激励
至于PCR,把数据导出来计算就好了
但是你只能设置一个端口啊,另一端是金属板,他肯定透射不过去啊,所以我不太理解您说的话,您能说的再具体点嘛,3q。
或者您能发我一个您画的模板吗我的qq ,1037166182@qq.com.,感激感激
发给你了
兄弟,打不开啊。麻烦再给发一遍啊。怎么回事?您用的是哪个版本
用两个方向的探针会得到振幅和相位信息,在cst里面用公式后处理一下应该就可以算出这个PCR了吧
就是这样的
如果你用的是频域求解器的话,直接设置2个模式,1D里面的s参数就是你要的rxy,rxx,txx,txy
您能也发一份这个模拟的模板给我么?谢谢,1065726587@qq.com。希望您能看到。
