CST圆波导不够圆
05-08
我在solidworks建立一个圆波导,然后导出iges文件到CST中,但是导入CST后圆波导不够圆,是由一些线段组成,而且比较明显,感觉是CST种segment问题,请问各位大神怎么调整使其更圆呢?在线等啊!
美型后...
有没有可能是solidworks 的问题
会不会是显示精度的问题,实际上已经是圆了
用多个面组合起的来会比较准 24面以
这很正常啊,计算软件里面的圆基本上都是多边形的近似,只不过你的精度不高而已。
可能是显示的问题

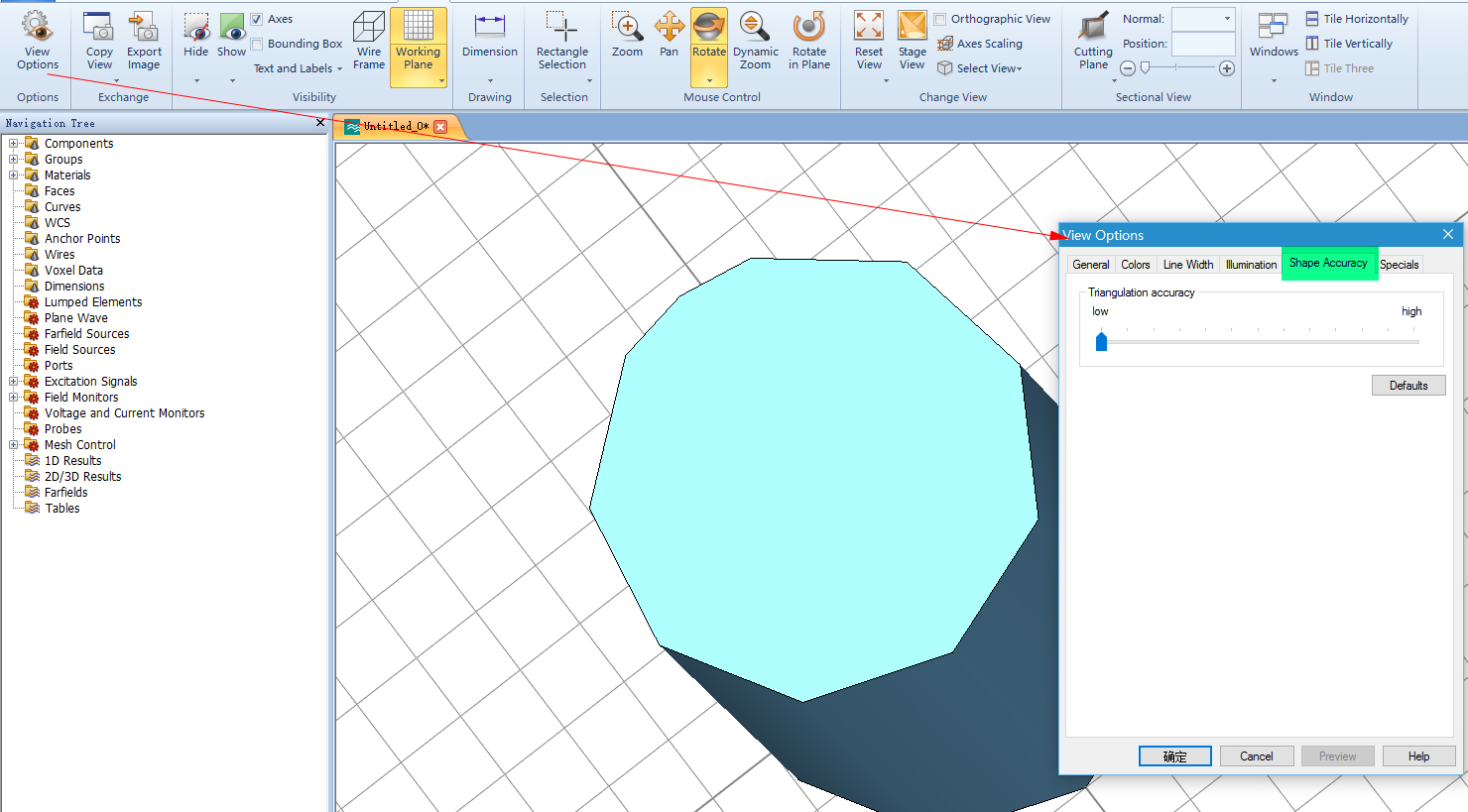

美型前...

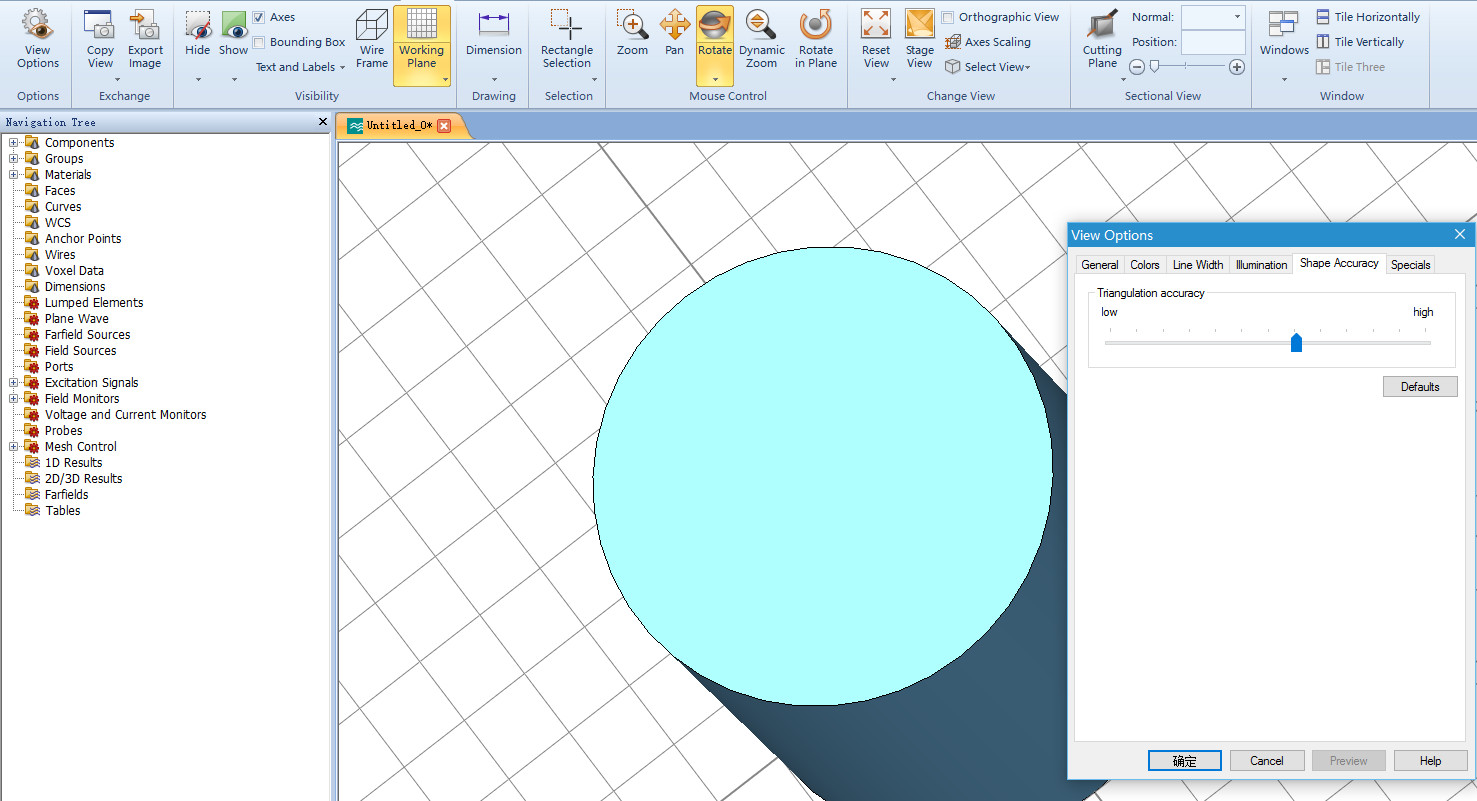

美型后...
還不知道模型可以美型 , 學到了 !
