CST多参数扫描,扫描曲线不能显示具体数据
05-08

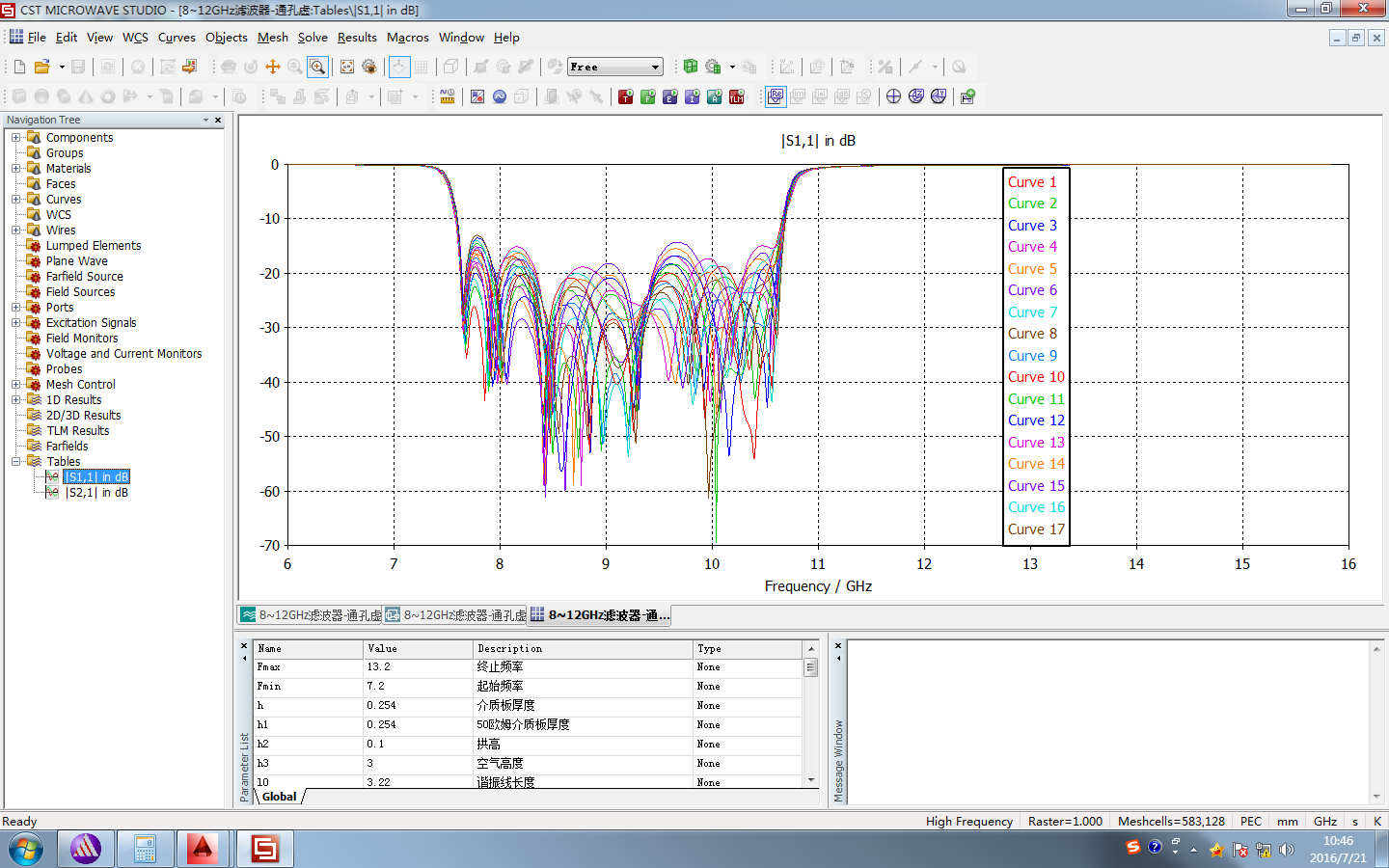

各位,使用CST2011多参数扫描,扫描出来的结果不能显示出参数数据。麻烦各位指点一下呢!
哇,好老的版本了,应该在results下面有axis marker,点击后应该可以看到某一频率下的各个曲线上的数据。
由这里去获得所有扫描参数的数据列....(但是...注意! 要先做一件第三张图里的事儿,不然你会哭不出来 *u*)。
那个1001是数据点数,想要有第一张图的结果? 最好改成21、51、101 即可,不然...你有几个参数扫描、就会有几个参数x1001点的数列。
那对于一个参数扫描结果,如何滤波显示出平滑的曲线呢?单个的曲线可以使用AR滤波器,但多个了选项无法使用怎么办?
频扫?频域扫描,那只能用插值了,在TBP中通过x重新采样得到。
不好意思,刚刚打错了,是参数扫描得到的几条曲线。
