求助CST2015网格设置

05-08

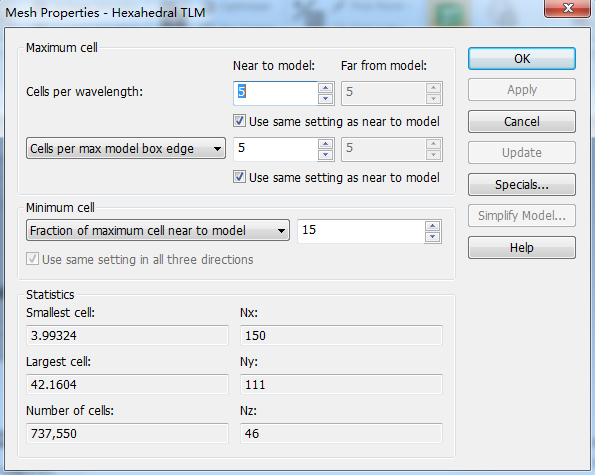

如图所示,上面的5,5,15的设置是什么意思,Near to model什么意思,麻烦说详细点

设置数字后对照模型研究对比

能不能具体点讲一下,谢谢拉

第一个5,应该是指每个波长至少划成5段,第二个5应该是指对最大模型的边沿至少划分成
5段,这两个5之间应该是或的关系,当结构尺寸大于一个电长度时,第一种5有效,对于小于一个电长度的精细结构采用第二种5,15指最大网格尺寸和最小网格尺寸的比值不能超过15,比值太大了可能会产生色散。
Near to model大概是指,区分模型附近的mesh和远离结构模型的自由空间的mesh精度,结构模型可以mesh的密一些,远离结构模型的自由空间可以mesh的疏一些。

3楼说的很详细了,主要看小编仿真的是电大结构还是电小结构,如果是电大,第一项比较重要,如果是电小,第二项比较重要
